كرة قياس التفتيش

كرة قياس التفتيش

وصف المنتج

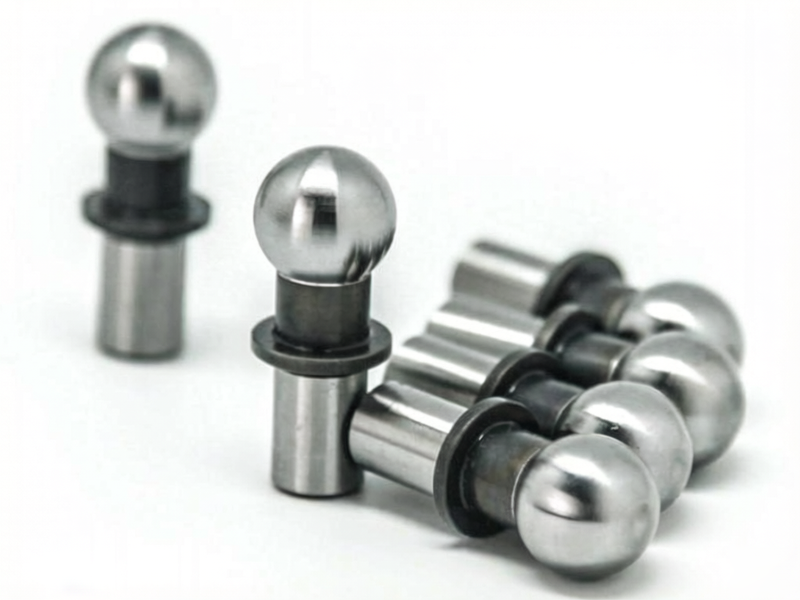

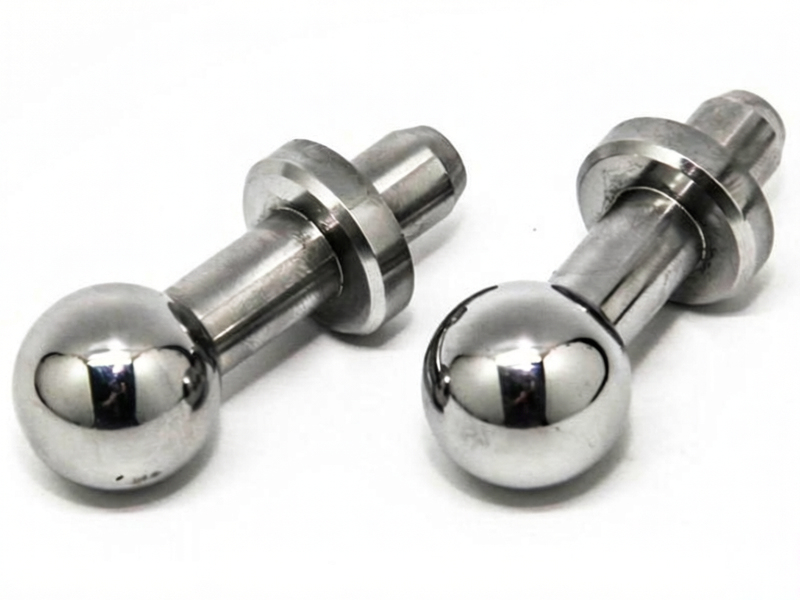

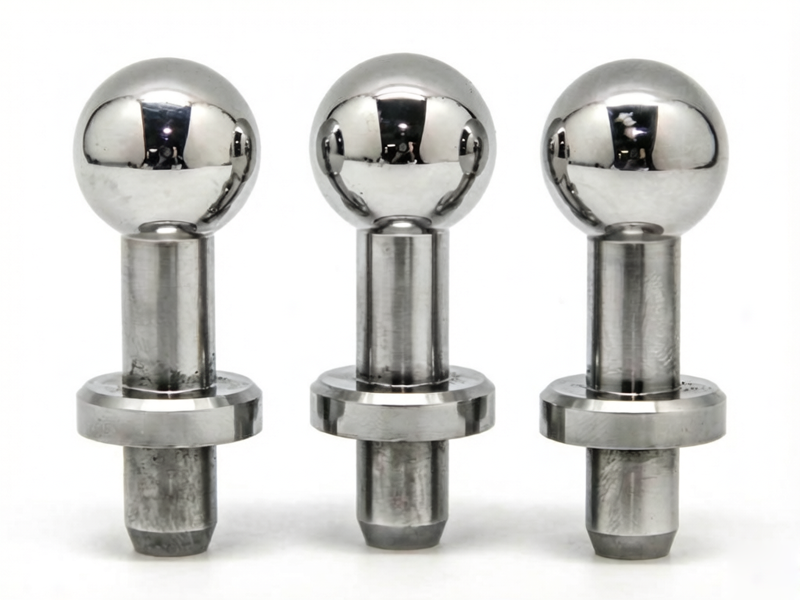

كرة مقياس الفحص هي أداة كروية شائعة تُستخدم للتحديد والمحاذاة. بعد المعالجة بالتبريد، تصل صلابة الكرة المصنوعة من الفولاذ المقاوم للصدأ 440-C إلى Rc58-60. درجة تفاوت الانحراف لا تتجاوز 0.005 مم. يمكننا توفير منتجات مخصصة لتلبية احتياجاتك.

الخصائص

تتميز كرة المقياس بصلابة عالية بسبب مادة الفولاذ المقاوم للصدأ 440-C.
تتميز كرة المقياس بمقاومة عالية للتآكل بفضل معالجة التصلب.
عند التعاون مع آلة القياس الإحداثية، يمكن استخدام كرة المقياس كنقطة مرجعية أثناء الاختبار.
تتميز كرة المقياس بدقة عالية بدرجة انحراف أقل من 0.0001 بوصة.

الأنواع

رقم القطعة	A	B	C	D	الخيط E	القطر F	الوزن الصافي (رطل) /10
10180	0.2500	0.1247	0.2000	0.58		1/4	1
10181	0.3750	0.1872	0.3000	0.75		3/8	1
10182	0.3750	0.3125	0.3000	0.74	8-32	1/2	3
10183	0.5000	0.2497	0.3125	0.63	6-32	1/2	3
10184	0.5000	0.2497	0.4000	0.93	6-32	1/2	3
10185	0.5000	0.2497	0.5000	0.88	6-32	1/2	3
10186	0.5000	0.3750	0.3750	1.31	10-24	5/8	6
10187	0.6250	0.3122	0.4500	1.08	8-32	5/8	6
10188	0.6250	0.3750	0.4500	1.42	10-24	5/8	7
10189	0.6250	0.3750	0.5000	1.47	10-24	3/4	9
10190	0.7500	0.3750	0.5625	1.53	10-24	3/4	1.3
10191	1.0000	0.5000	0.7000	1.64	10-24	1	2.5

ملاحظات: يمكن تخصيص جميع كرات مقياس الفحص وفقًا لمتطلباتك الخاصة.

تطبيق المعالجة باستخدام الحاسب الآلي

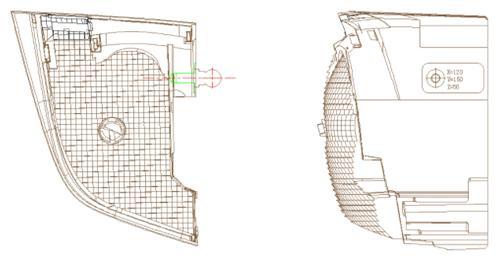

جزء قالب LED للسيارة ذو الشكل الخاص يحتوي فقط على جدول معايرة في أسفل الجزء، ولا توجد نقطة مرجعية، أي لم يتم تعيين أداة قياسية لإعادة تحديد موضع الجزء.

عملية التصنيع

أولاً، يجب تشكيل السطح الخارجي بشكل تقريبي، ثم معالجة فتحات التثبيت والفتحات الخاصة بكرة مقياس الفحص بدقة.
ثم نحتاج إلى التشكيل التقريبي والدقيق للحواف المحيطة بالجزء.
أخيرًا، نحتاج إلى التشكيل الدقيق للسطح الخارجي، وفي هذه المرحلة، سيتم استخدام كرة مقياس الفحص كنقطة مرجعية لمعالجة الجزء.

ثم يحتاج هذا الجزء والمنتجات المماثلة إلى التعديل باستخدام كرة مقياس الفحص لضمان تركيبه بشكل صحيح.

تطبيق المعالجة بالتفريغ الكهربائي

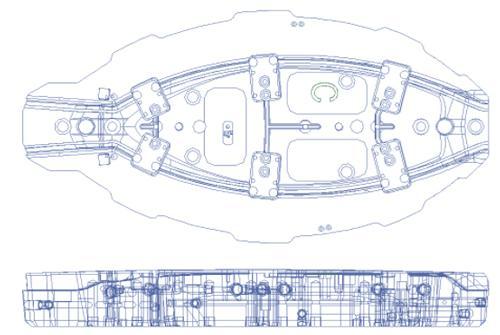

هذا هو قلب قالب السيارة الذي سيحتاج إلى المعالجة بالتفريغ الكهربائي.
بالنسبة لهذا النوع من الأجزاء غير المنتظمة، من السهل فقط معالجتها بشكل صحيح ودقيق عند استخدام كرة مقياس الفحص.
سيكون تحديًا كبيرًا لنا إكمال معالجة EDM بدون كرة قياس التفتيش.

تطبيق معالجة الحفر العميق للثقوب

من أجل الحصول على تأثير تبريد جيد، سيتم تصميم فتحة التبريد بحيث تحافظ على مسافة من سطح التشكيل في تصميم قالب السيارة.
فتحات التبريد في قوالب السيارات تكون دائمًا مائلة بسبب المسافة بين الفتحة وسطح التشكيل. سيكون القالب عرضة للتلف إذا كانت المسافة صغيرة جدًا، لكن تأثير التبريد سينخفض إذا كانت المسافة كبيرة جدًا.
من الصعب تحديد الإحداثيات على السطح المائل. لذلك فإن معالجة فتحات التبريد المائلة على آلة الحفر العميق ثلاثية المحاور العادية تمثل تحديًا.
نعتمد كرة قياس التفتيش لتحديد الموضع عند تشغيل فتحات التبريد بواسطة الحفارة العميقة لزيادة الكفاءة والدقة.
