مكبس الفهرسة
مكابس الفهرسة هي مكونات بناء موحدة تسمح بضبط مكونات الآلة الخطية أو الدوارة ذات النقاط الثابتة المتعددة بسرعة. يتكون مكبس الفهرسة من جسم الدبوس، رأس الدبوس، المقبض، والزنبرك الداخلي. تلعب مكابس الفهرسة لدينا دورًا مهمًا في معدات التعبئة والتغليف، معدات الرعاية الصحية، معدات الطباعة، ومعدات المسرح والإضاءة، إلخ.
جميع المنتجات مصنوعة وفقًا للمعيار الدولي Elesa+Ganter القياسي.
المعلمات
|
المواد
|
الفولاذ المقاوم للصدأ، الفولاذ الكربوني المجلفن، الفولاذ المقسى، AISI303
|
|
التفاوت
|
-0.02 ~ 0
|
|
تفاوت ثقب الحفر
|
H7
|
|
حجم الدبوس
|
φ4~φ10
|
|
حجم الخيط
|
M6~M20
|

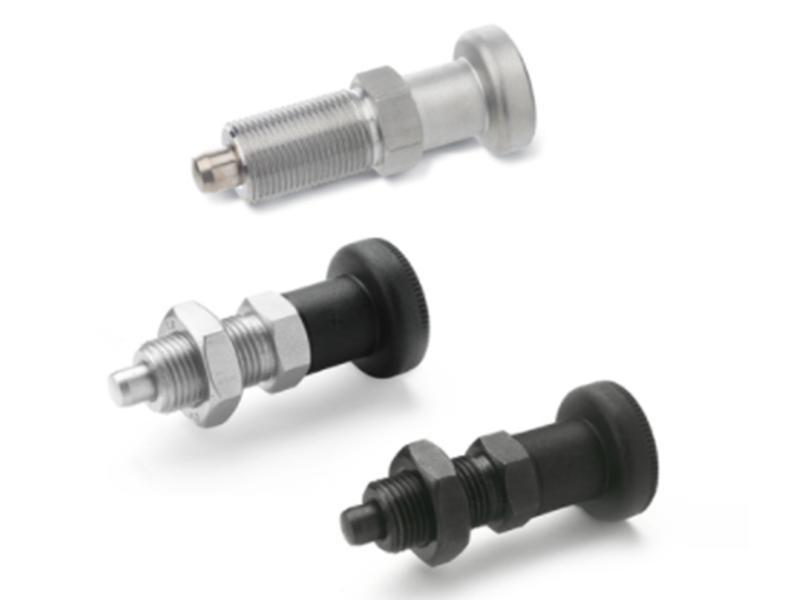

مكبس الفهرسة، بدون قفل
-
عادة ما يكون رأس دبوس المكبس في حالة بارزة،
-
سيتم سحب رأس دبوس المكبس للداخل عند سحب المقبض،
-
سيعود رأس دبوس المكبس للبروز مرة أخرى بفضل الزنبرك الداخلي عند تحرير المقبض الدوار.
-
الأنواع الشائعة: BOS617، BOS817

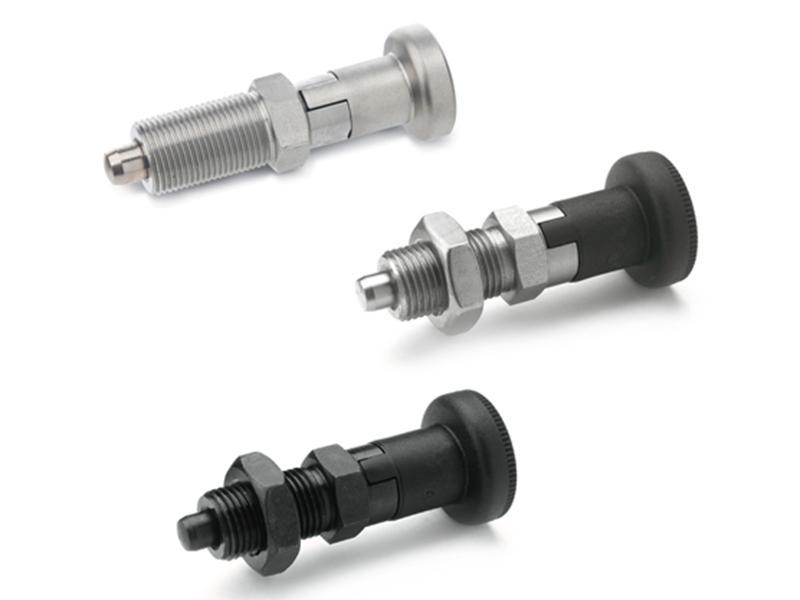

مكبس الفهرسة، مع قفل
-
عادة ما يكون رأس دبوس المكبس في حالة بارزة،
-
سيتم سحب رأس دبوس المكبس للداخل عند سحب المقبض،
-
يمكن قفل رأس دبوس المكبس وإبقائه مسحوبًا إذا تم تدوير المقبض بزاوية 90° بعد سحبه.
-
إذا كنت ترغب في تحرير حالة القفل هذه،只需 أدر المقبض بزاوية 90° عند سحبه، ثم سيعود رأس دبوس المكبس للبروز مرة أخرى بفضل الزنبرك الداخلي عند تحرير المقبض الدوار.
-
الأنواع الشائعة: BOS617.1

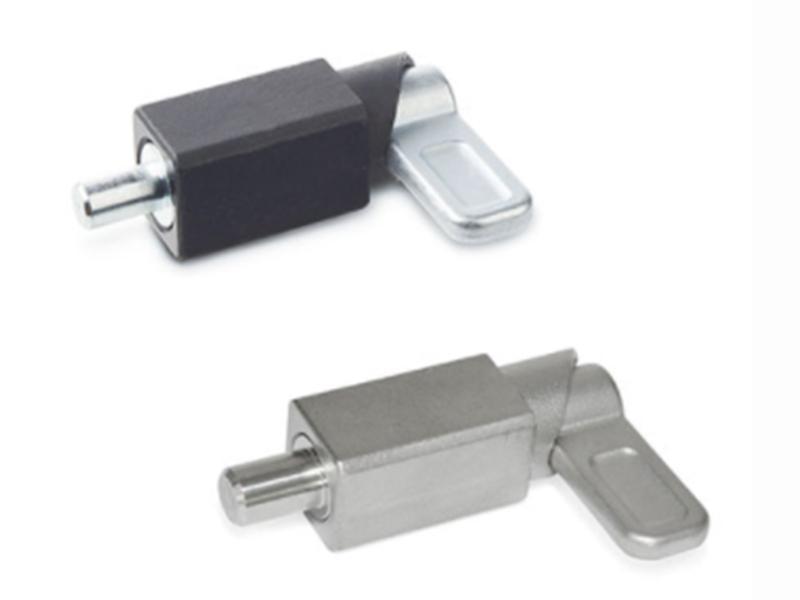

مكبس فهرسة بمقبض
-
يمكن التحكم في حركة المكبس عن طريق تدوير المقبض.
-
تُستخدم مقابض مكبس الفهرسة عندما يحتاج دبوس الفهرسة إلى السحب.
-
يتراجع دبوس الفهرسة عن طريق تدوير المقبض بزاوية 180° ويُقفل المقبض بواسطة الأخدود.
-
صُمم مكبس الفهرسة بمقبض للحالات التي يمكن فيها سحب رأس الدبوس بسرعة.
-
الأنواع الشائعة: سلسلة BOS722

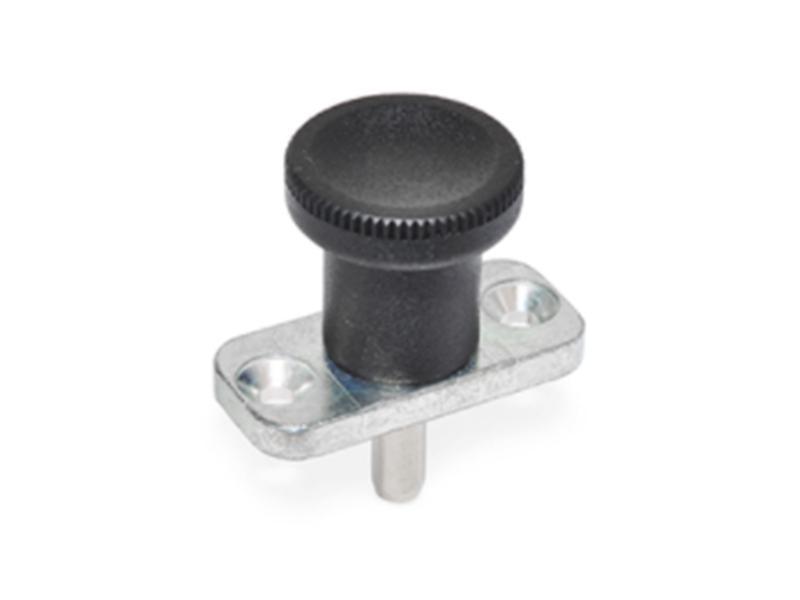

مكبس فهرسة مع شفة
-
هذا المكبس مزود بشفة، ويمكن تعديل الاتجاه.
-
لا يوجد خيط على المكبس، لكن يوجد فتحتي تثبيت في قسم الشفة. يمكن تثبيت هذا النوع من مكابس الفهرسة عن طريق قفل الشفة بمسمار غاطس.
-
الأنواع الشائعة: سلسلة BOS608

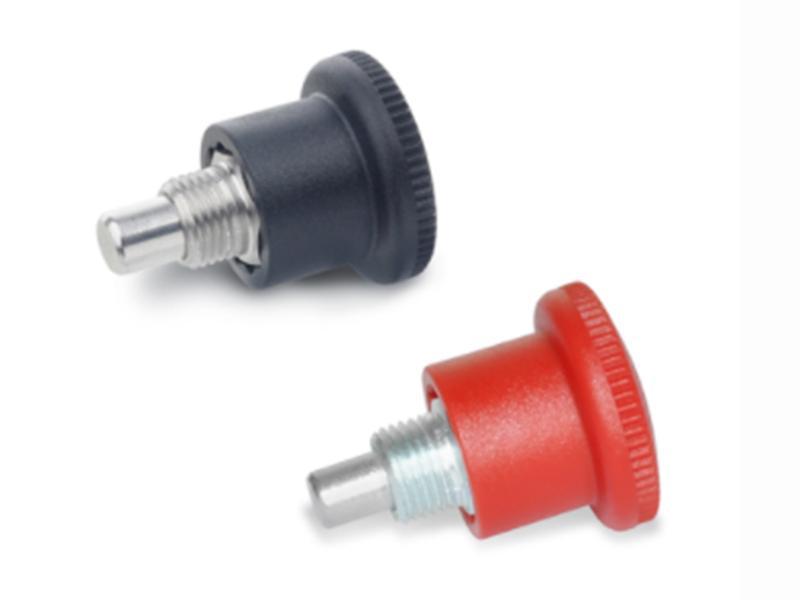

مكابس فهرسة مصغرة
-
الطول الزائد لهذا النوع المصغر هو ثلثي النوع العادي، وهو مصمم للتركيب في تطبيقات الصفائح المعدنية رقيقة الجدران.
-
يكون السطح المسطح السداسي مرئيًا عندما يكون دبوس المكبس في وضع مسحوب بحيث يمكن تركيبه وربطه بسهولة باستخدام مفتاح سداسي.
-
الأنواع الشائعة: سلسلة BOS822

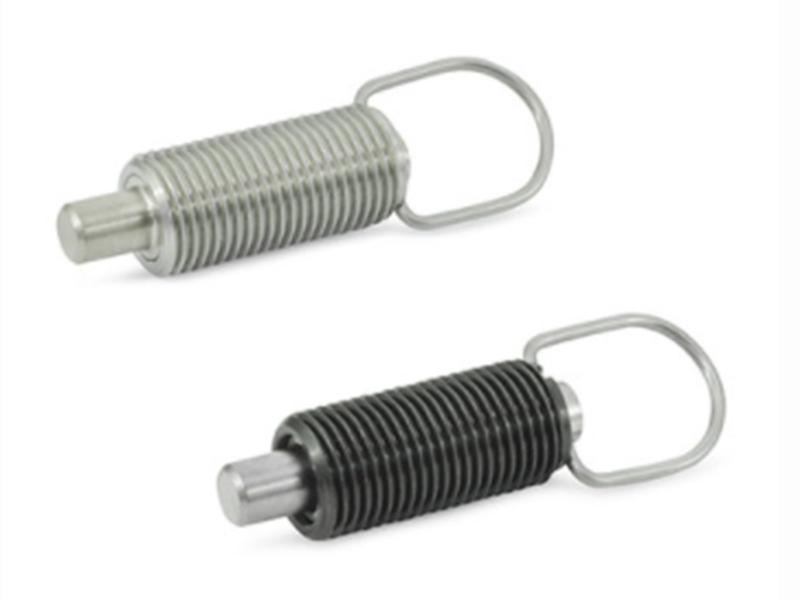

مكابس فهرسة بخيط قصير
-
يتميز هذا النوع من مكابس الفهرسة بأبعاد صغيرة، خاصة أن قسم الخيط قصير جدًا. لذلك فهو مناسب لتركيب الصفائح المعدنية الرقيقة.
-
يمكن استخدام هذا النوع لتحديد المواقع وربط مكونات الآلة معًا بسبب شكله الخاص.
-
يمكن قفل رأس دبوس المكبس وإبقائه في وضع معين إذا تم تدوير المقبض بزاوية 90° بعد سحبه.
-
الأنواع الشائعة: سلسلة BOS413، BOS717
