Calibradores tipo bola

Descripción del producto

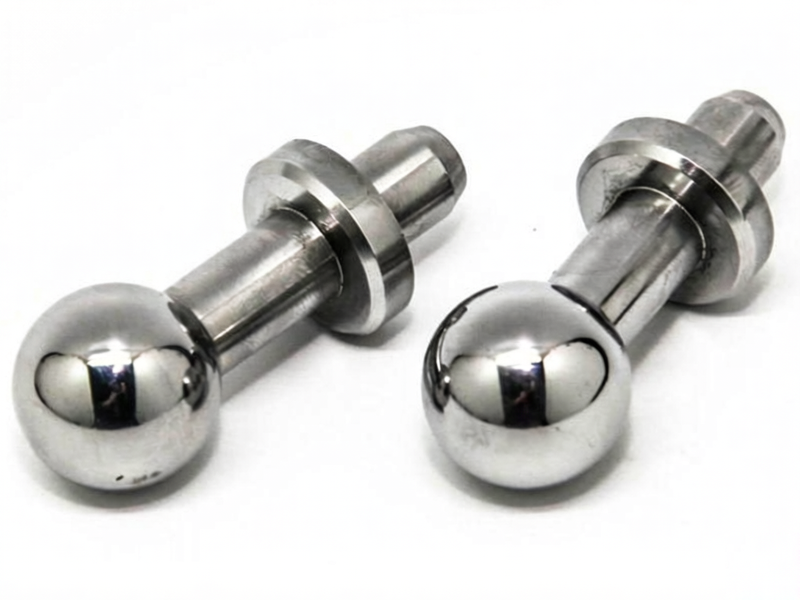

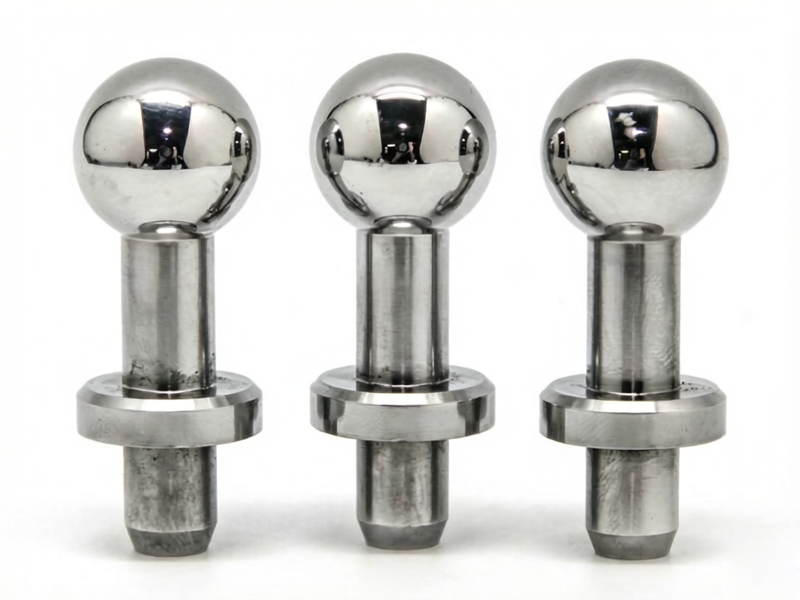

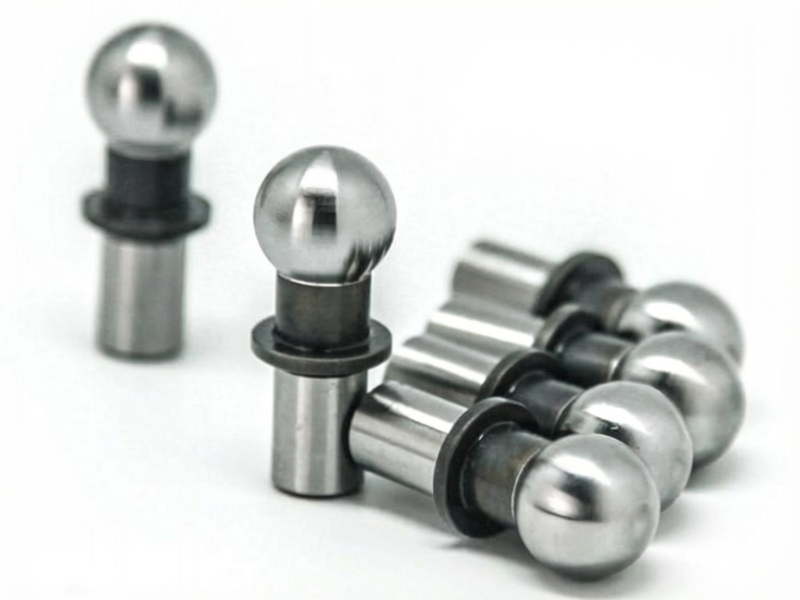

Los calibradores tipo bola para inspección son herramientas con un extremo esférico de uso muy frecuente en la ubicación y alineación. Una de las características notables en este tipo de herramientas es la dureza, por eso se aplicó un tratamiento térmico de templado a la superficie, incrementando su dureza a Rc58-60. Podemos fabricar productos que se ajusten a sus requerimientos con un grado de tolerancia de excentricidad menor de 0.005mm.

• Los calibradores de tipo bola están fabricados en acero inoxidable con una dureza de 440-C.
• Los tratamientos térmicos aplicados en los calibradores tipo bola, les da una alta resistencia al desgaste.
• Trabajando junto a la máquina de medición de coordenadas, durante las pruebas, el punto de referencia puede ser la bola de calibración.
• El calibrador tipo bola es una herramienta de alta precisión con un grado de excentricidad menor a 0,0001 pulgadas.

Notas: Ofrecemos el servicio de fabricación a pedido de cualquier tipo de calibradores tipo bola, haremos lo mejor para cumplir con sus requerimientos.

Aplicación de la fabricación por CNC

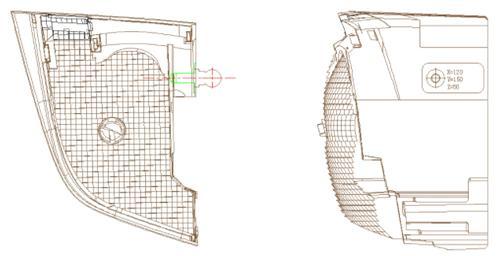

La pieza de molde LED para automóvil de forma especial solo tiene una tabla de calibración en la parte inferior de la pieza, y no hay ningún punto de referencia, es decir, no se ha establecido una herramienta estándar para reubicar la pieza.

• En la etapa inicial de la fabricación se conforma el perfil en bruto y las ranuras de montaje mediante mecanizado, luego los orificios del calibrador tipo bola se procesarán con un mecanizado fino.
• Continuando con el proceso, se mecanizan finamente los biseles en bruto que rodean la pieza.
• Finalmente, se termina de mecanizar finamente la superficie de conformado; en esta etapa, se usará la bola del calibrador como punto de referencia para el mecanizado de la pieza.

Entonces, esta parte y otras piezas similares deben ser modificadas por el calibrador tipo bola para inspección, garantizando que el montaje se haya realizado correctamente.

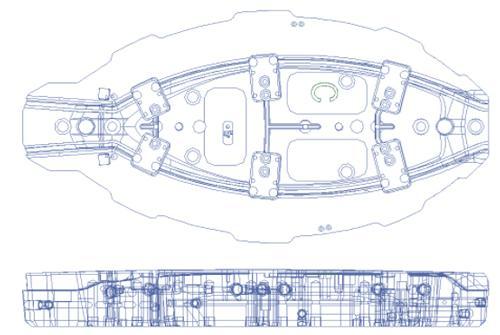

• Se muestra el núcleo del molde de un automóvil que será procesado con electroerosión EDM.
• El calibrador tipo bola es perfecto para este tipo de piezas irregulares, permite procesar fácilmente y correctamente con alta precisión.
• Sin el calibrador tipo bola para inspección sería muy difícil para nosotros concluir el procesamiento de electroerosión EDM.

• Se diseñará un agujero para enfriamiento, logrando un buen efecto de refrigeración, y para mantener una distancia con la superficie de formación en el diseño del molde del automóvil.
• Hay que tener en cuenta la distancia entre el orificio y la cara de formación ya que si la distancia es demasiado corta será fácil que se dañe el molde, y si es extensa la refrigeración se verá afectada reduciéndose en su eficiencia. Por eso los orificios de refrigeración de los moldes para automóviles siempre están inclinados.
• El mecanizado de los agujeros de refrigeración en la taladradora de 3 ejes y el trabajo en una superficie inclinada se complica y dificulta el trabajo por coordenadas.
• Usamos los calibradores tipo bola para incrementar la eficiencia y precisión al perforar los agujeros de refrigeración.
