PolskiBille de jauge d'inspection
Description du produit

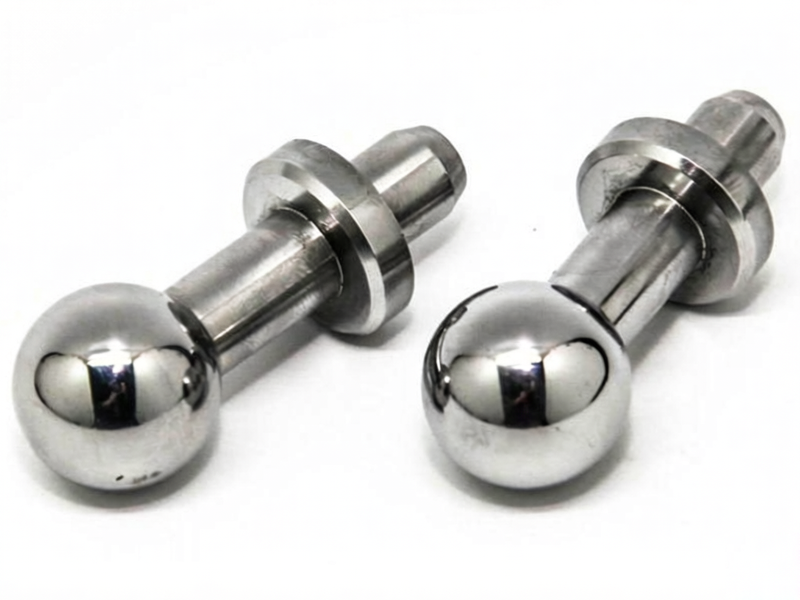

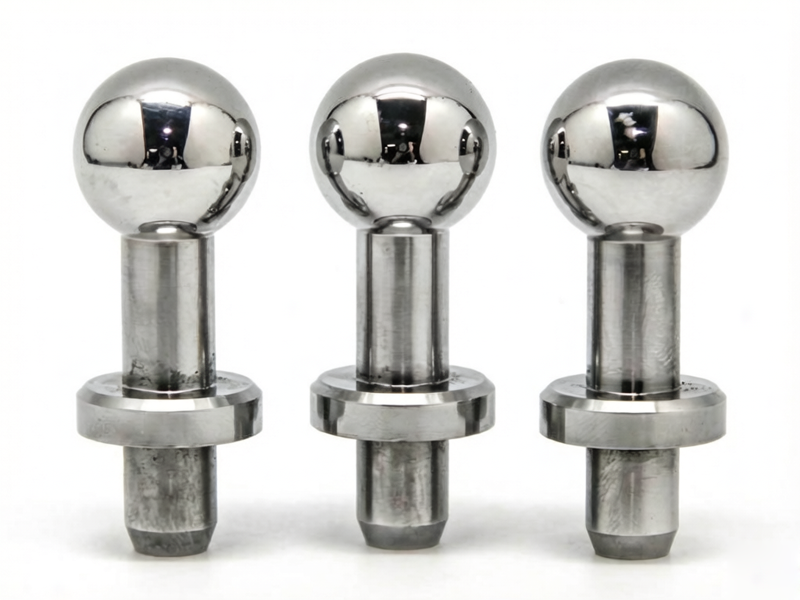

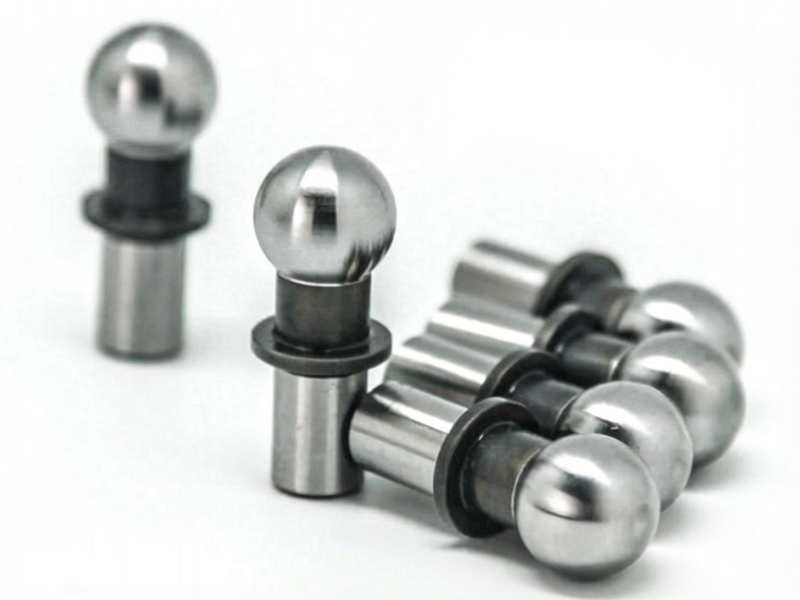

La bille de jauge d'inspection est un outil à bille courant utilisé pour le positionnement et l'alignement. Après traitement de trempe, la dureté de la bille en acier inoxydable 440-C peut atteindre Rc58-60. Le degré de tolérance d'excentricité ne dépasse pas 0,005 mm. Nous pouvons vous fournir des produits personnalisés pour répondre à vos besoins.
- La bille de jauge présente une dureté élevée grâce au matériau en acier inoxydable 440-C.
- La bille de jauge présente une haute résistance à l'usure grâce au traitement de durcissement.
- En coopération avec une machine de mesure tridimensionnelle, la bille de jauge peut servir de point de référence lors des tests.
- La bille de jauge a une haute précision avec un degré d'excentricité inférieur à 0,0001 pouce.
| Numéro de pièce | A | B | C | D | Filetage E | Diamètre F | POIDS NET (livre) /10 |
| 10180 | 0.2500 | 0.1247 | 0.2000 | 0.58 |
|
1/4 | 1 |
| 10181 | 0.3750 | 0.1872 | 0.3000 | 0.75 |
|
3/8 | 1 |
| 10182 | 0.3750 | 0.3125 | 0.3000 | 0.74 | 8-32 | 1/2 | 3 |
| 10183 | 0.5000 | 0.2497 | 0.3125 | 0.63 | 6-32 | 1/2 | 3 |
| 10184 | 0.5000 | 0.2497 | 0.4000 | 0.93 | 6-32 | 1/2 | 3 |
| 10185 | 0.5000 | 0.2497 | 0.5000 | 0.88 | 6-32 | 1/2 | 3 |
| 10186 | 0.5000 | 0.3750 | 0.3750 | 1.31 | 10-24 | 5/8 | 6 |
| 10187 | 0.6250 | 0.3122 | 0.4500 | 1.08 | 8-32 | 5/8 | 6 |
| 10188 | 0.6250 | 0.3750 | 0.4500 | 1.42 | 10-24 | 5/8 | 7 |
| 10189 | 0.6250 | 0.3750 | 0.5000 | 1.47 | 10-24 | 3/4 | 9 |
| 10190 | 0.7500 | 0.3750 | 0.5625 | 1.53 | 10-24 | 3/4 | 1.3 |
| 10191 | 1.0000 | 0.5000 | 0.7000 | 1.64 | 10-24 | 1 | 2.5 |
Remarques : Toutes les billes de jauge d'inspection peuvent être personnalisées selon vos besoins spécifiques.
Application d'usinage CNC

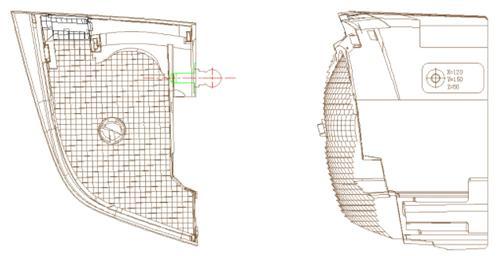

La pièce de moule LED de forme spéciale ne possède qu'une table d'étalonnage dans la partie inférieure de la pièce, et il n'y a pas de point de référence, c'est-à-dire qu'aucun outil standard n'est réglé pour repositionner la pièce.
- D'abord, la face de formage doit être usinée grossièrement et les fentes et trous de montage de la bille de jauge d'inspection seront usinés avec une finition fine.
- Ensuite, il faut usiner grossièrement et finement les biseaux entourant la pièce.
- Enfin, il faut usiner finement la surface de formage ; à ce moment, la bille de jauge d'inspection sera utilisée comme point de référence pour l'usinage de la pièce.
Ensuite, cette pièce et les produits similaires doivent être modifiés à l'aide de la bille de jauge d'inspection pour garantir un montage correct.
Application d'usinage par EDM

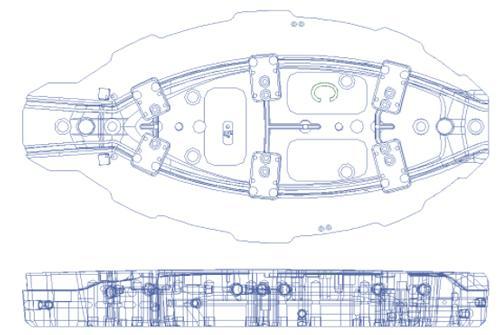

- Il s'agit d'un noyau du moule automobile qui devra être usiné par EDM.
- Pour ce type de pièces irrégulières, il n'est facile de les usiner correctement et avec précision qu'en utilisant la bille de jauge d'inspection.
- Ce sera un grand défi pour nous de terminer le traitement EDM sans la bille de jauge d'inspection.
Application de perçage de trous profonds
- Afin d'obtenir un bon effet de refroidissement, le trou de refroidissement sera conçu pour maintenir une distance avec la surface de formage dans la conception du moule automobile.
- Les trous de refroidissement des moules automobiles sont toujours inclinés en raison de la distance entre le trou et la face de formage. Le moule sera facilement endommagé si la distance est trop petite, mais l'effet de refroidissement sera diminué si la distance est trop grande.
- Il est difficile de réaliser des coordonnées sur la surface inclinée. C'est donc un défi d'usiner les trous de refroidissement inclinés sur la perceuse trois axes ordinaire pour trous profonds.
- Nous utilisons une bille de jauge d'inspection pour positionner lors de l'usinage des trous de refroidissement par la perceuse profonde afin d'augmenter l'efficacité et la précision.
