Plongeur d'indexation
Les pions d'indexage sont des composants de construction standardisés qui permettent d'ajuster rapidement des pièces mécaniques linéaires ou rotatives disposant de plusieurs points fixes. Le pion d'indexage se compose d'un corps de pion, d'une tête de pion, d'une poignée et d'un ressort interne. Nos pions d'indexage jouent un rôle important dans les équipements d'emballage, de santé, d'impression, ainsi que dans les équipements scéniques et d'éclairage, etc.
Tous les produits sont fabriqués selon la norme internationale Elesa+Ganter.
Paramètres
|
Matériaux
|
Acier inoxydable, acier au carbone galvanisé, acier trempé, AISI303
|
|
Tolérance
|
-0.02 ~ 0
|
|
Tolérance du trou de perçage
|
H7
|
|
Taille du pion
|
φ4~φ10
|
|
Taille du filetage
|
M6~M20
|

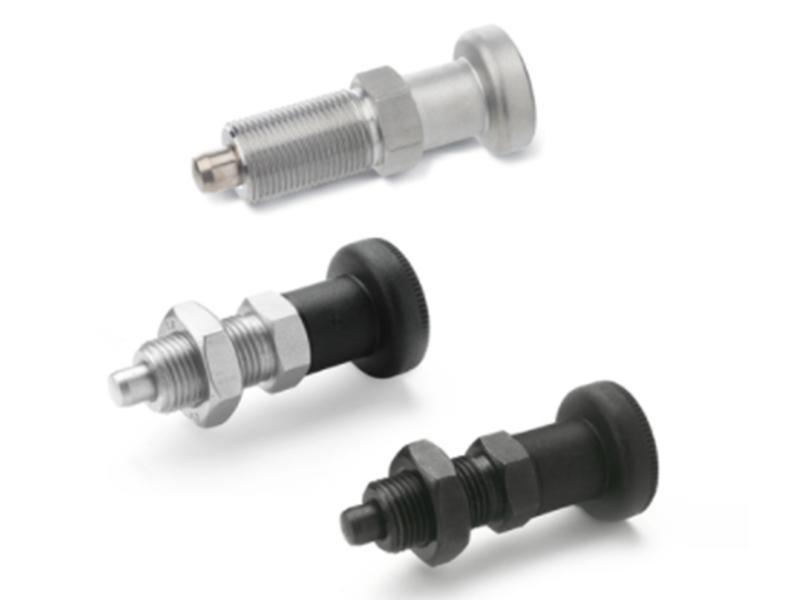

Pion d'indexage, non verrouillable
-
La tête du pion est généralement en position saillante,
-
La tête du pion se rétracte lorsque l'on tire sur le bouton,
-
La tête du pion ressort à nouveau grâce au ressort interne lorsque l'on relâche le bouton rotatif.
-
Types courants : BOS617, BOS817

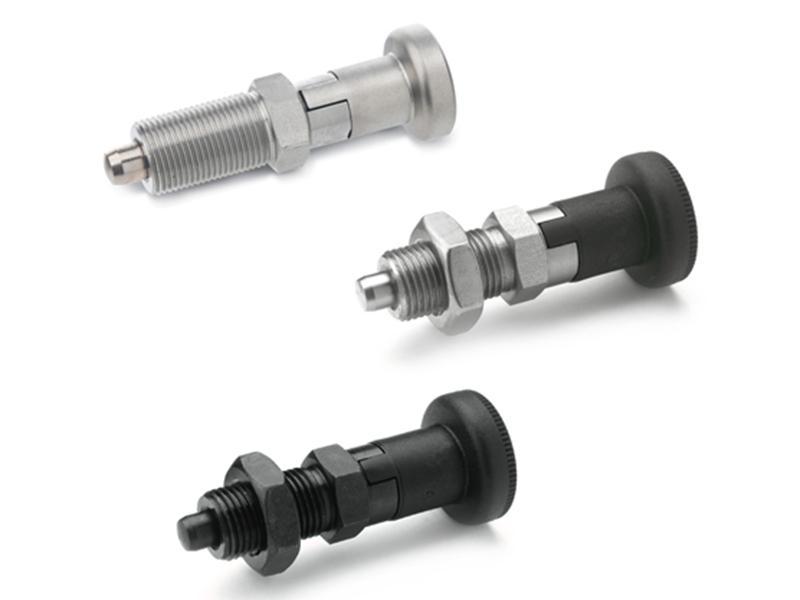

Pion d'indexage, verrouillable
-
La tête du pion est généralement en position saillante,
-
La tête du pion se rétracte lorsque l'on tire sur le bouton,
-
La tête du pion peut être verrouillée et maintenue en position rétractée si le bouton est tourné de 90° après avoir été tiré.
-
Pour déverrouiller cet état, il suffit de tourner le bouton de 90° lorsqu'il est tiré, puis la tête du pion ressort à nouveau grâce au ressort interne lorsque l'on relâche le bouton rotatif.
-
Types courants : BOS617.1

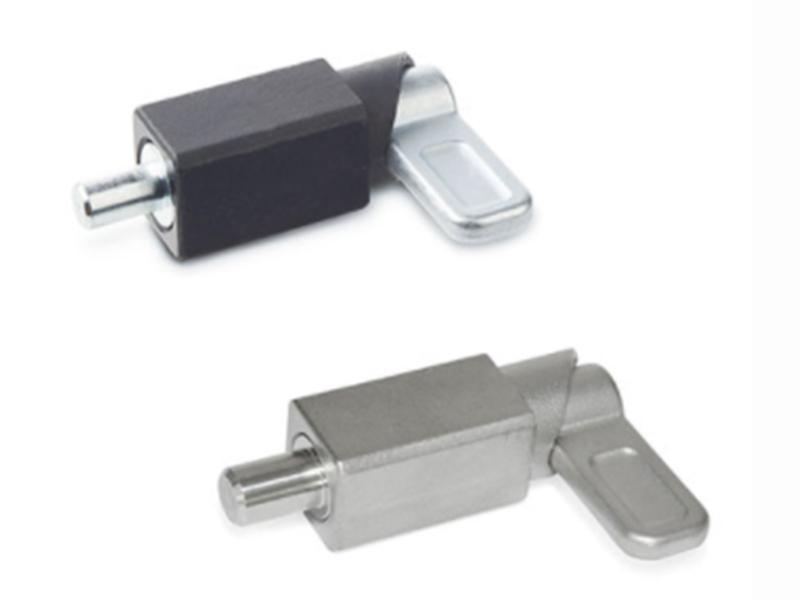

Pion d'indexage à poignée
-
Le mouvement du pion peut être contrôlé en tournant la poignée.
-
Les poignées de pion d'indexage sont utilisées lorsque la broche d'indexage doit être rétractée.
-
La broche d'indexage se rétracte en tournant la poignée de 180° et la poignée est verrouillée par la rainure.
-
Le pion d'indexage à poignée est conçu pour les cas où la tête du pion doit être rétractée rapidement.
-
Types courants : série BOS722

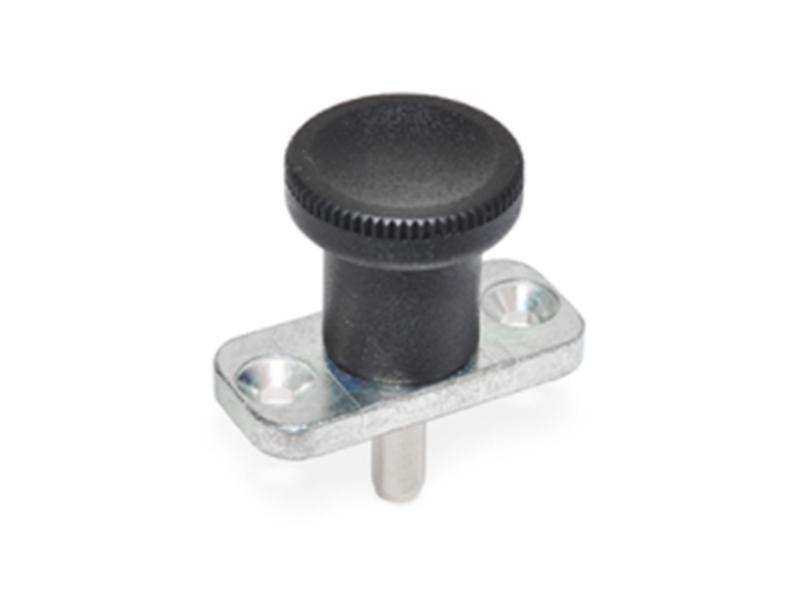

Pion d'indexage à bride
-
Ce pion d'indexage est équipé d'une bride et la direction peut être ajustée.
-
Il n'y a pas de filetage sur le pion, mais deux trous de montage sur la partie bride. Ce type de pion peut être fixé en verrouillant la bride avec une vis à tête fraisée.
-
Types courants : série BOS608

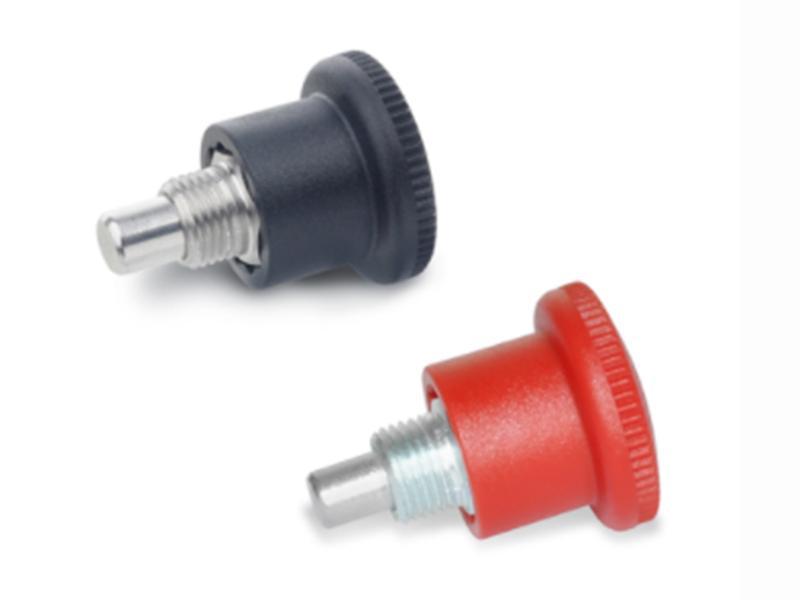

Mini pions d'indexage
-
La longueur totale de ce type mini est des deux tiers de celle d'un pion standard, il est conçu pour une installation dans des applications de tôlerie mince.
-
Le méplat hexagonal est visible lorsque le pion est en position rétractée, ce qui permet de l'installer et de le serrer facilement à l'aide d'une clé hexagonale.
-
Types courants : série BOS822

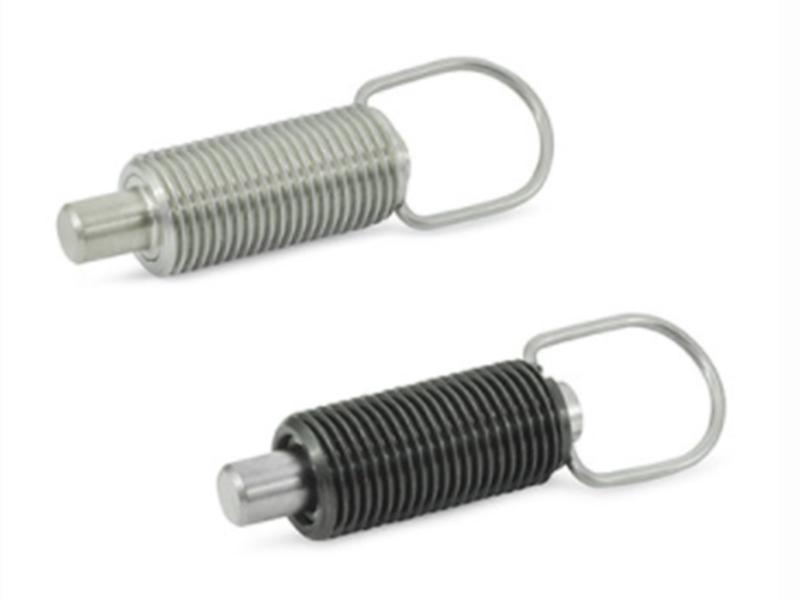

Pions d'indexage à filetage court
-
Ce type de pion d'indexage se caractérise par de petites dimensions, notamment la partie filetée qui est très courte. Il convient donc pour l'installation sur des plaques métalliques fines.
-
Ce type peut être utilisé à la fois pour localiser et serrer les composants de la machine en raison de sa forme spéciale.
-
La tête du pion peut être verrouillée et maintenue en position si le bouton est tourné de 90° après avoir été tiré.
-
Types courants : séries BOS413, BOS717
