Esfera de Calibre de Inspeção
Descrição do Produto

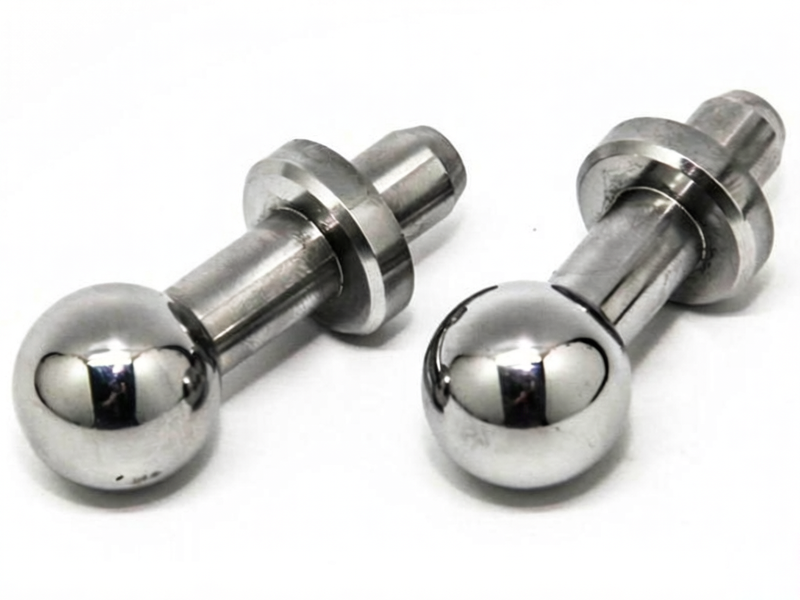

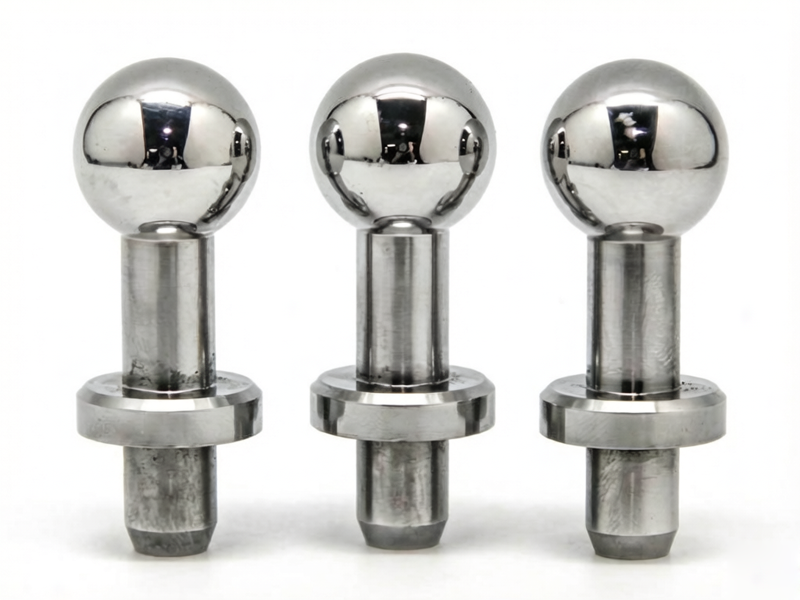

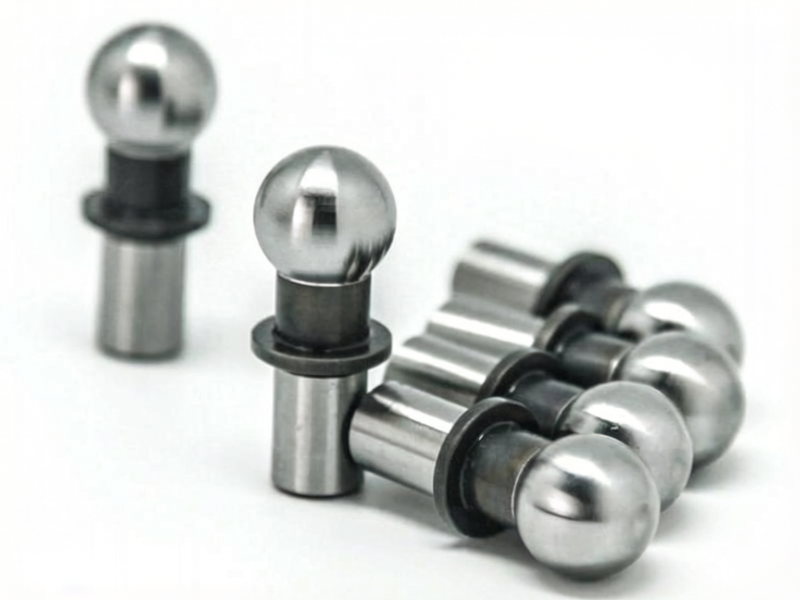

A bola de medição de inspeção é uma ferramenta esférica comum usada para localização e alinhamento. Após tratamento térmico de têmpera, a dureza da bola feita de aço inoxidável 440-C pode atingir Rc58-60. O grau de tolerância à excentricidade não excede 0,005 mm. Podemos fornecer produtos personalizados para atender às suas necessidades.
- A bola de medição apresenta alta dureza devido ao material de aço inoxidável 440-C.
- A bola de medição possui alta resistência ao desgaste devido ao processo de endurecimento.
- Em cooperação com a máquina de medição por coordenadas, a bola de medição pode ser o ponto de referência durante os testes.
- A bola de medição possui alta precisão, com grau de excentricidade inferior a 0,0001 polegada.
| Número da Peça | A | B | C | D | Rosca E | Diâmetro F | PESO LÍQUIDO (libras) /10 |
| 10180 | 0.2500 | 0.1247 | 0.2000 | 0.58 |
|
1/4 | 1 |
| 10181 | 0.3750 | 0.1872 | 0.3000 | 0.75 |
|
3/8 | 1 |
| 10182 | 0.3750 | 0.3125 | 0.3000 | 0.74 | 8-32 | 1/2 | 3 |
| 10183 | 0.5000 | 0.2497 | 0.3125 | 0.63 | 6-32 | 1/2 | 3 |
| 10184 | 0.5000 | 0.2497 | 0.4000 | 0.93 | 6-32 | 1/2 | 3 |
| 10185 | 0.5000 | 0.2497 | 0.5000 | 0.88 | 6-32 | 1/2 | 3 |
| 10186 | 0.5000 | 0.3750 | 0.3750 | 1.31 | 10-24 | 5/8 | 6 |
| 10187 | 0.6250 | 0.3122 | 0.4500 | 1.08 | 8-32 | 5/8 | 6 |
| 10188 | 0.6250 | 0.3750 | 0.4500 | 1.42 | 10-24 | 5/8 | 7 |
| 10189 | 0.6250 | 0.3750 | 0.5000 | 1.47 | 10-24 | 3/4 | 9 |
| 10190 | 0.7500 | 0.3750 | 0.5625 | 1.53 | 10-24 | 3/4 | 1.3 |
| 10191 | 1.0000 | 0.5000 | 0.7000 | 1.64 | 10-24 | 1 | 2.5 |
Notas: Todas as bolas de medição de inspeção podem ser personalizadas de acordo com suas necessidades especiais.
Aplicação em usinagem CNC

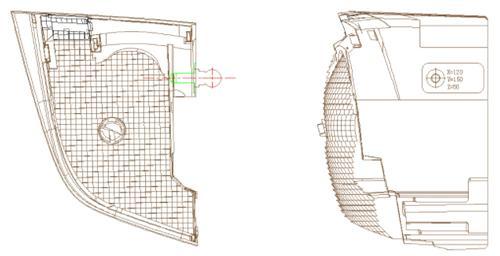

A peça especial do molde de LED para automóveis possui apenas uma mesa de calibração na parte inferior, e não há ponto de referência, ou seja, nenhuma ferramenta padrão é configurada para reposicionar a peça.
- Primeiro, a superfície de formação precisa ser usinada em desbaste e os encaixes e furos de montagem da bola de medição de inspeção serão usinados em acabamento fino.
- Em seguida, precisamos usinar em desbaste e acabamento fino os chanfros ao redor da peça.
- Finalmente, precisamos realizar a usinagem de acabamento fino para a superfície de formação; neste momento, a bola de medição de inspeção será usada como ponto de referência para a usinagem da peça.
Então, esta peça e produtos similares precisam ser ajustados pela bola de medição de inspeção para garantir que estejam montados corretamente.
Aplicação em usinagem por EDM

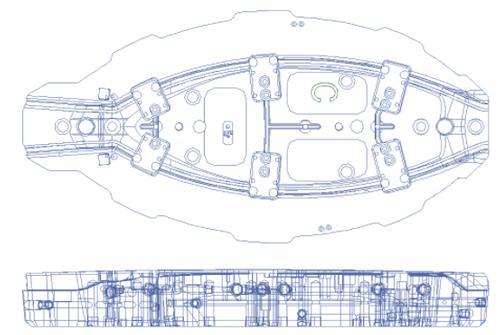

- Este é um núcleo do molde automotivo que precisará ser processado por EDM.
- Para este tipo de peças irregulares, só é fácil processar corretamente e com precisão quando usamos a bola de medição de inspeção.
- Será um grande desafio para nós concluir o processamento EDM sem a esfera de calibre de inspeção.
Aplicação de processamento de broca de furo profundo
- Para ter um bom efeito de resfriamento, o furo de refrigerante será projetado para manter uma distância com a superfície de conformação no projeto do molde do carro.
- Os furos de refrigerante dos moldes de carro são sempre inclinados por causa da distância entre o furo e a face de conformação. O molde será facilmente danificado se a distância for muito pequena, mas o efeito de resfriamento será reduzido se a distância for muito grande.
- É difícil fazer coordenadas na superfície inclinada. Portanto, é um desafio processar os furos de refrigerante inclinados na broca de furo profundo comum de três eixos.
- Nós adotamos a esfera de calibre de inspeção para posicionar quando os furos de refrigerante estão sendo usinados pela broca profunda para aumentar a eficiência e a precisão.
