Êmbolo de Indexação
Os êmbolos de indexação são componentes de construção padronizados que permitem o ajuste rápido de componentes de máquinas lineares ou rotativas com vários pontos fixos. O êmbolo de indexação consiste em corpo do pino, cabeça do pino, alça e mola interna. Nossos êmbolos de indexação desempenham um papel importante em equipamentos de embalagem, equipamentos de saúde, equipamentos de impressão e equipamentos de palco ou iluminação, etc.
Todos os produtos são fabricados de acordo com o padrão internacional Elesa+Ganter.
Parâmetros
|
Materiais
|
Aço inoxidável, aço carbono galvanizado, aço temperado, AISI303
|
|
Tolerância
|
-0.02 ~ 0
|
|
Tolerância do furo de perfuração
|
H7
|
|
Tamanho do pino
|
φ4~φ10
|
|
Tamanho da rosca
|
M6~M20
|

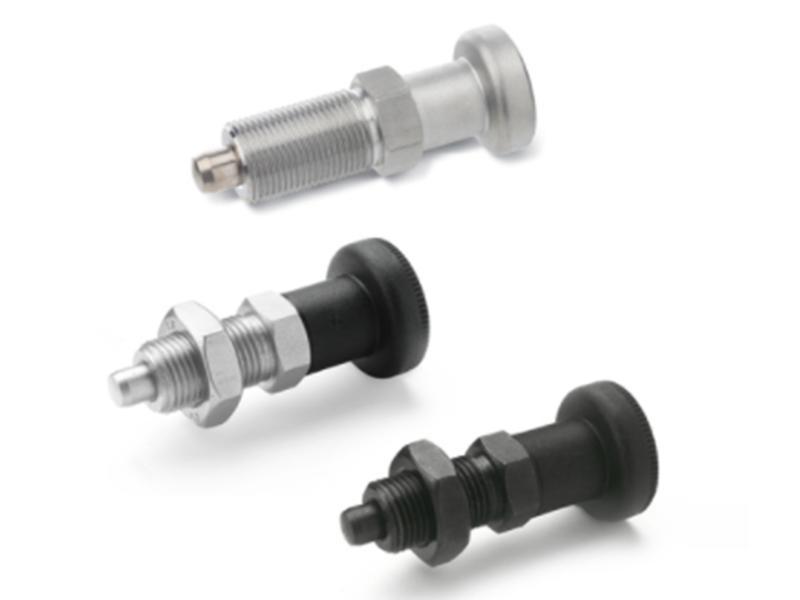

Êmbolo de indexação, sem travamento
-
A cabeça do pino do êmbolo geralmente está em estado saliente,
-
A cabeça do pino do êmbolo será retraída quando você puxar o botão,
-
A cabeça do pino do êmbolo voltará a ficar saliente devido à mola interna quando você soltar o botão rotativo.
-
Tipos comuns: BOS617, BOS817

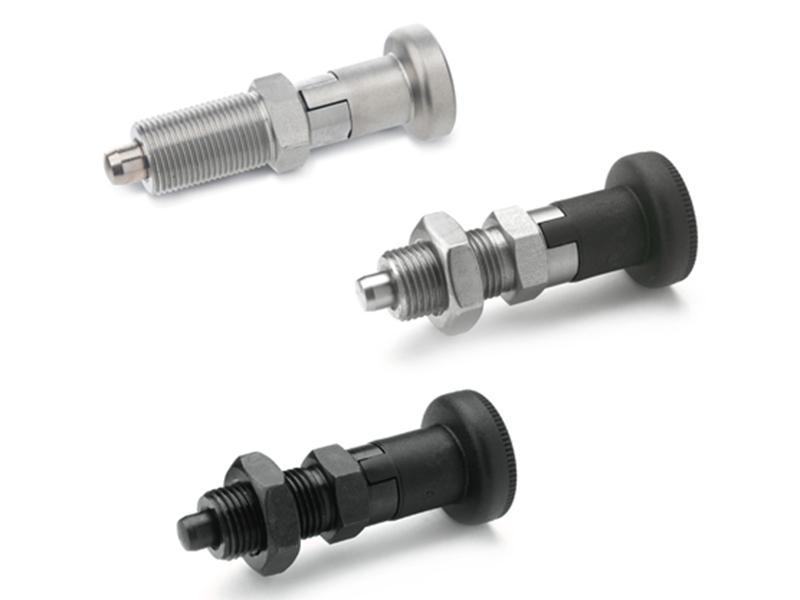

Êmbolo de indexação, com travamento
-
A cabeça do pino do êmbolo geralmente está em estado saliente,
-
A cabeça do pino do êmbolo será retraída quando você puxar o botão,
-
A cabeça do pino do êmbolo pode ser travada e mantida retraída se o botão for girado 90° após ser puxado.
-
Se quiser liberar esse estado de travamento, basta girar o botão 90° com o botão puxado; então a cabeça do pino do êmbolo voltará a ficar saliente devido à mola interna quando você soltar o botão rotativo.
-
Tipos comuns: BOS617.1

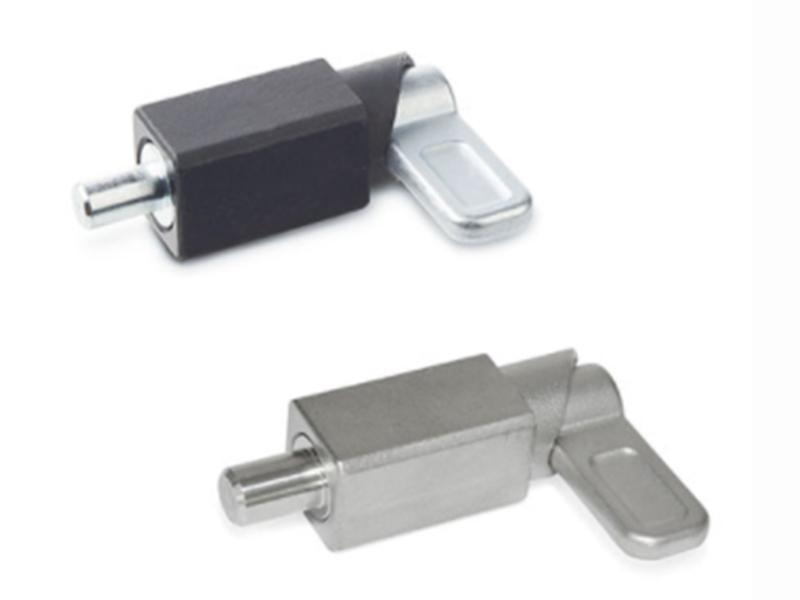

Êmbolo de indexação com alça
-
O movimento do êmbolo pode ser controlado girando a alça.
-
As alças do êmbolo de indexação são usadas quando o pino de indexação precisa ser retraído.
-
O pino de indexação retrai girando a alça 180° e a alça será travada pela ranhura.
-
O êmbolo de indexação com alça é projetado para ocasiões em que a cabeça do pino pode ser retraída rapidamente.
-
Tipos comuns: série BOS722

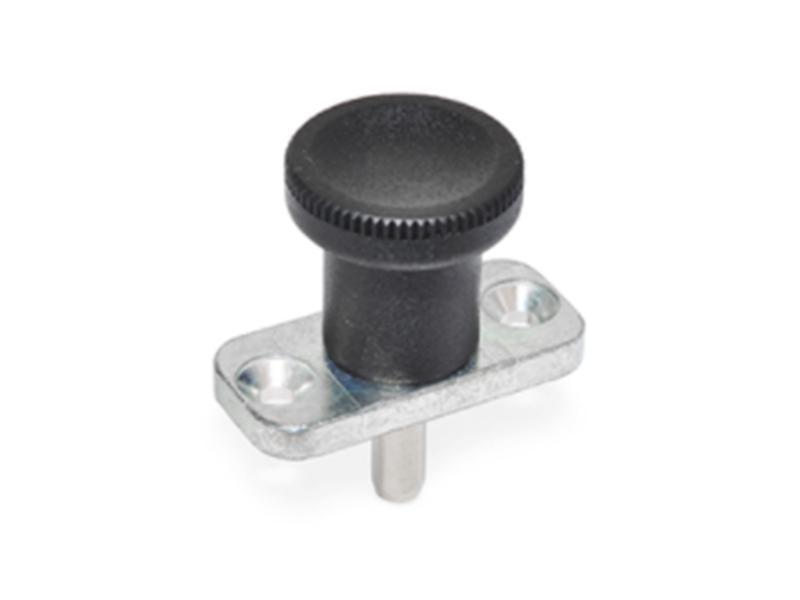

Êmbolo de indexação com flange
-
Este êmbolo de indexação é equipado com flange e a direção pode ser ajustada.
-
Não há rosca no êmbolo, mas dois furos de montagem na seção do flange. Este tipo de êmbolo de indexação pode ser fixado travando o flange com parafuso escareado.
-
Tipos comuns: série BOS608

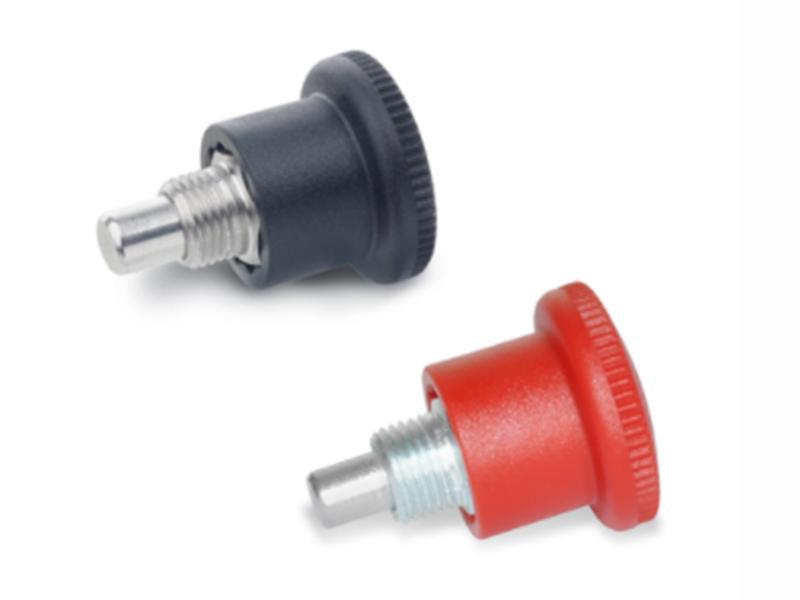

Mini êmbolos de indexação
-
O comprimento total deste tipo mini é dois terços do comum, projetado para instalação em aplicações de chapas metálicas de paredes finas.
-
A chata hexagonal fica visível quando o pino do êmbolo está em posição retraída, para que possa ser instalado e apertado facilmente com chave sextavada.
-
Tipos comuns: série BOS822

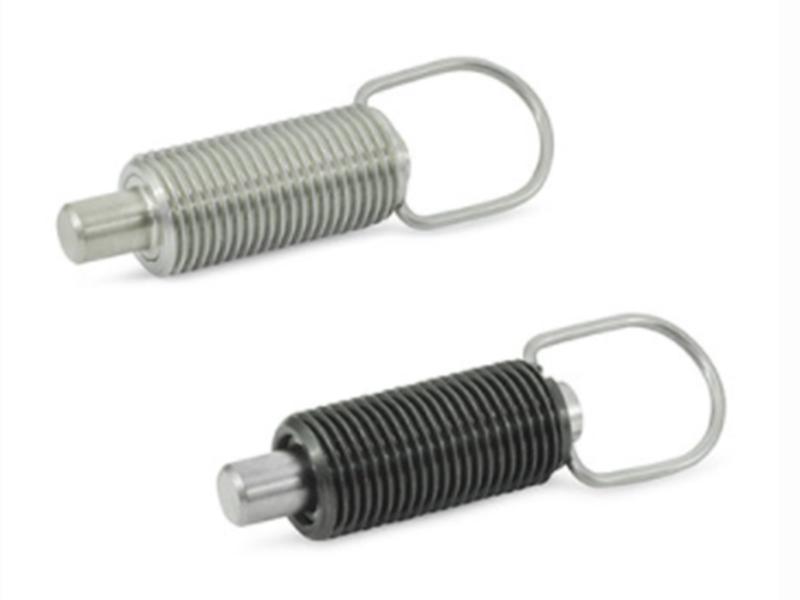

Êmbolos de indexação com rosca curta
-
Este tipo de êmbolo de indexação é caracterizado por dimensões pequenas, especialmente a seção da rosca é muito curta. Portanto, é adequado para instalação em placas metálicas finas.
-
Este tipo pode ser usado tanto para localizar quanto para apertar os componentes da máquina devido à sua forma especial.
-
A cabeça do pino do êmbolo pode ser travada e mantida em uma posição se o botão for girado 90° após ser puxado.
-
Tipos comuns: séries BOS413, BOS717
