Muayene Mastar Topu

Ürün Açıklaması

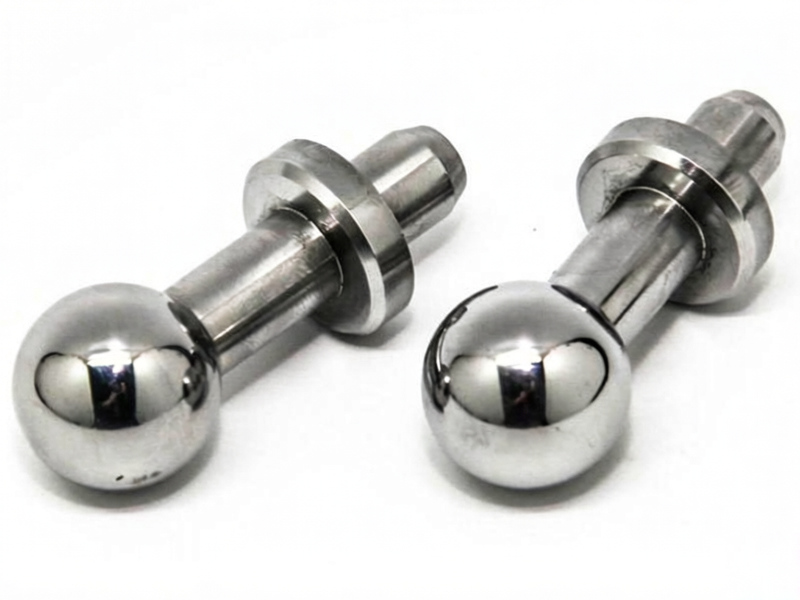

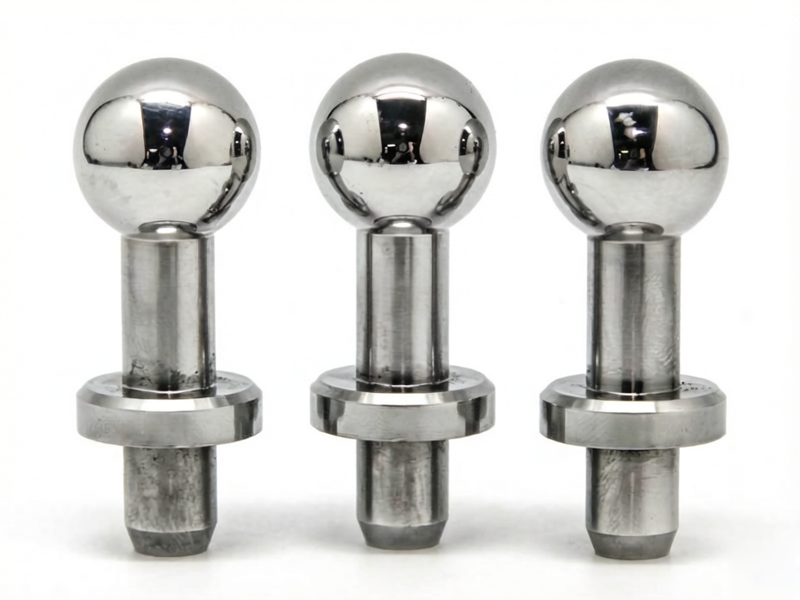

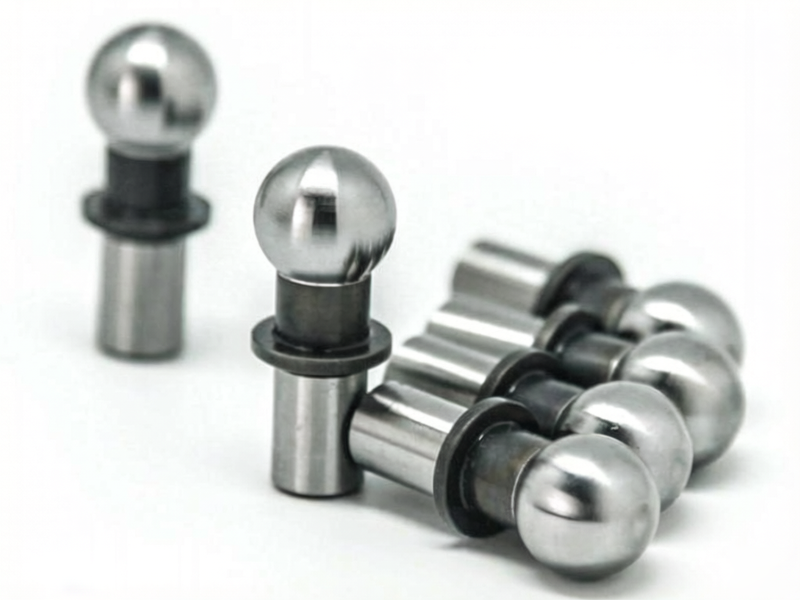

Muayene mastar bilyesi, konumlandırma ve hizalama için kullanılan yaygın bir bilye aletidir. Sertleştirme işleminden sonra, 440-C paslanmaz çelikten yapılan bilyenin sertliği Rc58-60'a ulaşabilir. Eksantriklik tolerans derecesi 0,005 mm'den fazla değildir. İhtiyaçlarınızı karşılamak için size özelleştirilmiş ürünler sağlayabiliriz.

Özellikler
  • Mastar bilyesi, 440-C paslanmaz çelik malzeme sayesinde yüksek sertliğe sahiptir.
  • Mastar bilyesi, sertleştirme işlemi sayesinde yüksek aşınma direncine sahiptir.
  • Koordinat ölçüm makinesi ile birlikte kullanıldığında, mastar bilyesi test sırasında referans noktası olabilir.
  • Mastar bilyesi, 0,0001 inçten daha az eksantriklik derecesi ile yüksek doğruluğa sahiptir.
Türler
Muayene Mastar Topu
Parça Numarası A B C D Diş E Çap F Net AĞIRLIK (pound) /10
10180 0.2500 0.1247 0.2000 0.58
1/4 1
10181 0.3750 0.1872 0.3000 0.75
3/8 1
10182 0.3750 0.3125 0.3000 0.74 8-32 1/2 3
10183 0.5000 0.2497 0.3125 0.63 6-32 1/2 3
10184 0.5000 0.2497 0.4000 0.93 6-32 1/2 3
10185 0.5000 0.2497 0.5000 0.88 6-32 1/2 3
10186 0.5000 0.3750 0.3750 1.31 10-24 5/8 6
10187 0.6250 0.3122 0.4500 1.08 8-32 5/8 6
10188 0.6250 0.3750 0.4500 1.42 10-24 5/8 7
10189 0.6250 0.3750 0.5000 1.47 10-24 3/4 9
10190 0.7500 0.3750 0.5625 1.53 10-24 3/4 1.3
10191 1.0000 0.5000 0.7000 1.64 10-24 1 2.5

Not: Tüm muayene mastar bilyeleri özel gereksinimlerinize göre özelleştirilebilir.

CNC işleme uygulaması

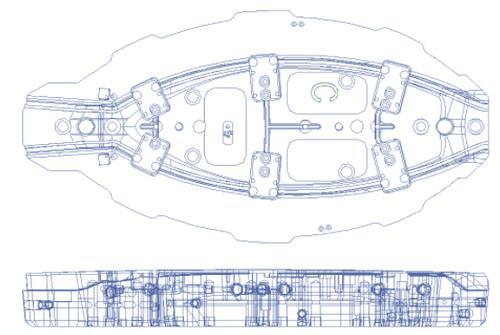

Özel şekilli araba LED kalıp parçası, parçanın altında yalnızca bir kalibrasyon tablasına sahiptir ve hiçbir referans noktası yoktur, yani parçayı yeniden konumlandırmak için standart bir takım ayarlanmamıştır.

İşleme süreci
  • Önce şekillendirme yüzeyi kaba işlenmeli ve muayene mastar bilyesinin montaj yuvaları ve delikleri ince işleme ile işlenecektir.
  • Ve daha sonra parçayı çevreleyen pahları kaba ve ince işlememiz gerekiyor.
  • Son olarak, şekillendirme yüzeyi için ince işleme yapmamız gerekiyor, bu sırada muayene mastar bilyesi parça işleme için referans noktası olarak kullanılacaktır.

Daha sonra bu parçanın ve benzer ürünlerin doğru şekilde monte edildiğinden emin olmak için muayene mastar bilyesi ile değiştirilmesi gerekir.

Muayene Mastar Topu
EDM işleme uygulaması

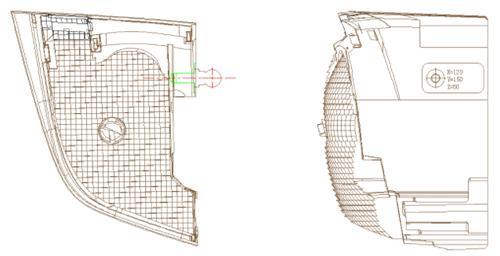

  • Bu, EDM işleme gerektiren araba kalıbının bir çekirdeğidir.
  • Bu tür düzensiz parçalar için, muayene mastar bilyesini kullandığımızda doğru ve hassas bir şekilde işlemek kolaydır.
  • Muayene mastar topu olmadan EDM işlemini bitirmek bizim için büyük bir zorluk olacak.
Muayene Mastar Topu
Derin delik matkap işleme uygulaması
  • İyi bir soğutma etkisi sağlamak için, araba kalıbı tasarımında soğutucu deliği, şekillendirme yüzeyinden belirli bir mesafede kalacak şekilde tasarlanacaktır.
  • Araba kalıplarının soğutucu delikleri, delik ile şekillendirme yüzeyi arasındaki mesafe nedeniyle her zaman eğimlidir. Mesafe çok küçük olursa kalıp kolayca hasar görebilir, ancak mesafe çok büyük olursa soğutma etkisi azalır.
  • Eğimli yüzeyde koordinat almak zordur. Bu nedenle, sıradan üç eksenli derin delik matkabında eğimli soğutucu delikleri işlemek bir zorluktur.
  • Soğutucu delikleri derin matkapla işlenirken verimliliği ve doğruluğu artırmak için konumlandırmada muayene mastar topu kullanıyoruz.
Muayene Mastar Topu
