Endeksleme Plungeri

İndeksleme pimleri, birkaç sabit noktası olan doğrusal veya döner hareketli makine bileşenlerinin hızlı bir şekilde ayarlanmasına olanak tanıyan standartlaştırılmış yapı bileşenleridir. İndeksleme pimi, pim gövdesi, pim başı, tutamak ve iç yaydan oluşur. İndeksleme pimlerimiz, paketleme ekipmanları, sağlık ekipmanları, baskı ekipmanları ve sahne veya aydınlatma ekipmanları vb. alanlarda önemli bir rol oynar.

Tüm ürünler uluslararası Elesa+Ganter standardına göre üretilmiştir.

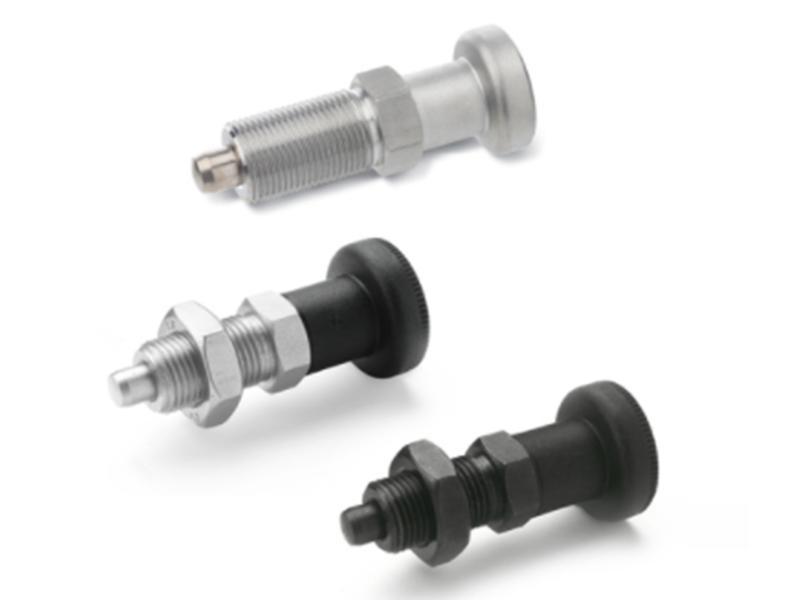

İndeksleme pimi, Kilitsiz

• Pim başı genellikle çıkıntılı durumdadır,
• Tutamağı çektiğinizde pim başı geri çekilecektir,
• Döner tutamağı bıraktığınızda, dahili yay sayesinde pim başı tekrar çıkıntılı hale gelecektir.
• Yaygın tipler: BOS617, BOS817

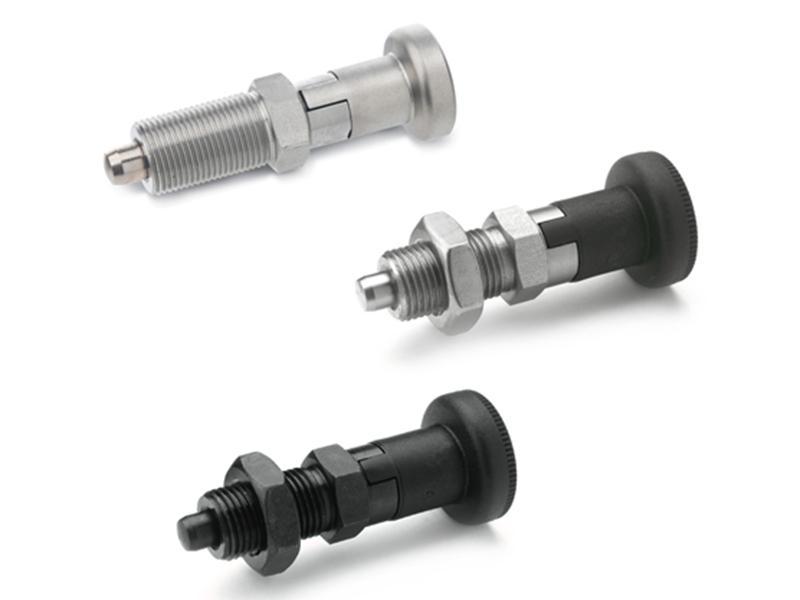

İndeksleme pimi, Kilitli

• Pim başı genellikle çıkıntılı durumdadır,
• Tutamağı çektiğinizde pim başı geri çekilecektir,
• Tutamağı çektikten sonra 90° döndürülürse pim başı kilitlenebilir ve geri çekilmiş halde kalabilir.
• Bu kilit durumunu serbest bırakmak isterseniz, tutamak çekilmiş haldeyken 90° döndürmeniz yeterlidir, ardından döner tutamağı bıraktığınızda dahili yay sayesinde pim başı tekrar çıkıntılı hale gelecektir.
• Yaygın tipler: BOS617.1

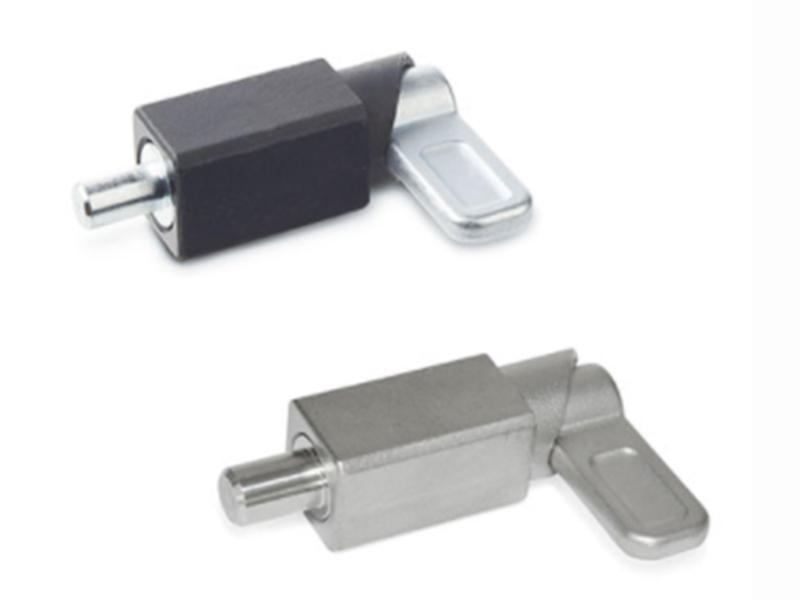

Tutamaklı indeksleme pimi

• Pim hareketi, tutamağın döndürülmesiyle kontrol edilebilir.
• İndeksleme piminin geri çekilmesi gerektiğinde indeksleme pimi tutamakları kullanılır.
• İndeksleme pimi, tutamak 180° döndürülerek geri çekilir ve tutamak oluk tarafından kilitlenir.
• Tutamaklı indeksleme pimi, pim başının hızlı bir şekilde geri çekilebildiği durumlar için tasarlanmıştır.
• Yaygın tipler: BOS722 serisi

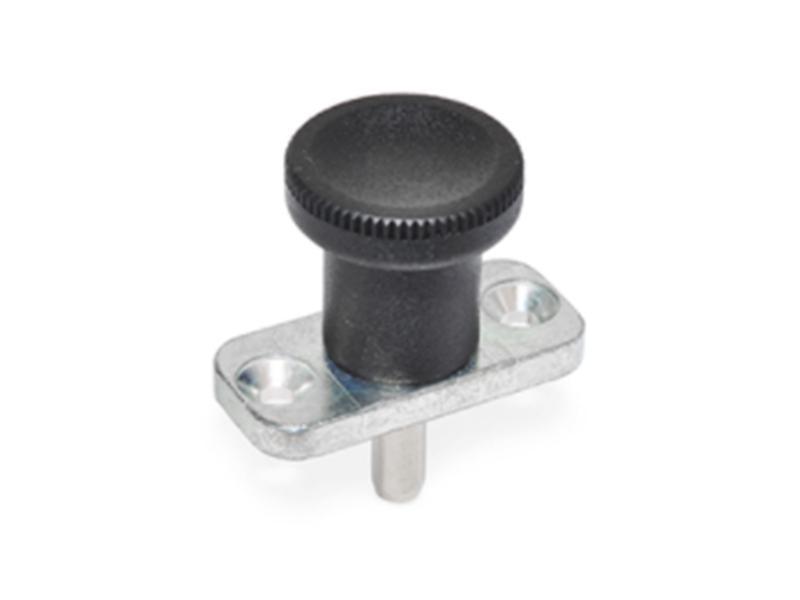

Flanşlı indeksleme pimi

• Bu indeksleme pimi flanşla donatılmıştır ve yönü ayarlanabilir.
• Pimde diş yoktur, ancak flanş kısmında iki montaj deliği vardır. Bu tip indeksleme pimi, flanşın havşa başlı vida ile kilitlenmesiyle sabitlenebilir.
• Yaygın tipler: BOS608 serisi

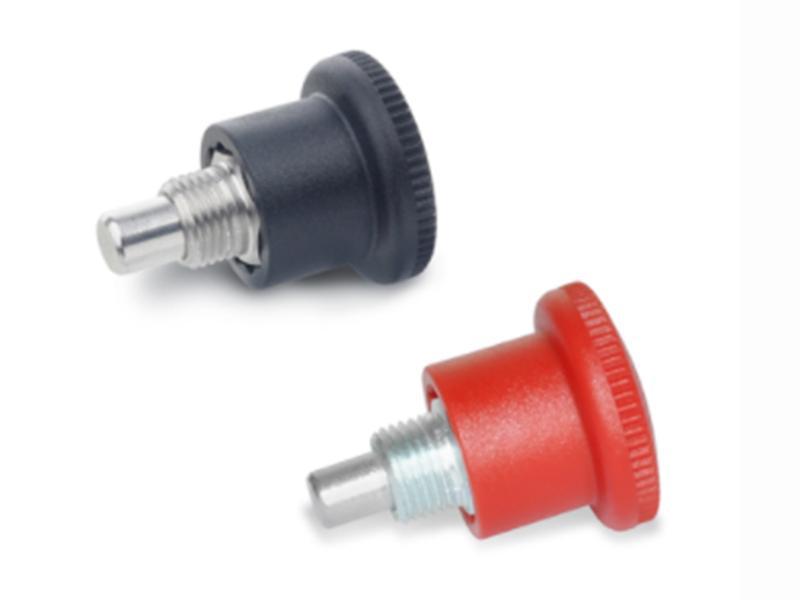

Mini indeksleme pimleri

• Bu mini tipin toplam uzunluğu, standart olanın üçte ikisi kadardır; ince duvarlı sac metal uygulamalarında montaj için tasarlanmıştır.
• Pim geri çekilmiş konumdayken altıgen düz kısım görünür, böylece altıgen anahtarla kolayca monte edilip sıkılabilir.
• Yaygın tipler: BOS822 serisi

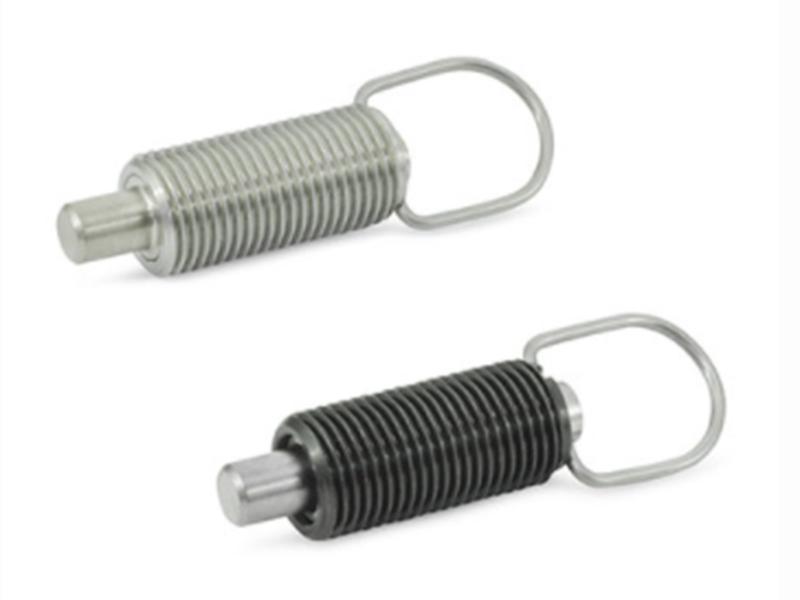

Kısa dişli indeksleme pimleri

• Bu tip indeksleme pimi, küçük boyutlarla karakterize edilir, özellikle diş kısmı çok kısadır. Bu nedenle ince metal plaka montajı için uygundur.
• Bu tip, özel şekli sayesinde makine bileşenlerini hem konumlandırmak hem de sıkmak için kullanılabilir.
• Tutamağı çektikten sonra 90° döndürülürse pim başı kilitlenebilir ve bir konumda kalabilir.
• Yaygın tipler: BOS413, BOS717 serisi
