Bi Kiểm Tra

Mô Tả Sản Phẩm

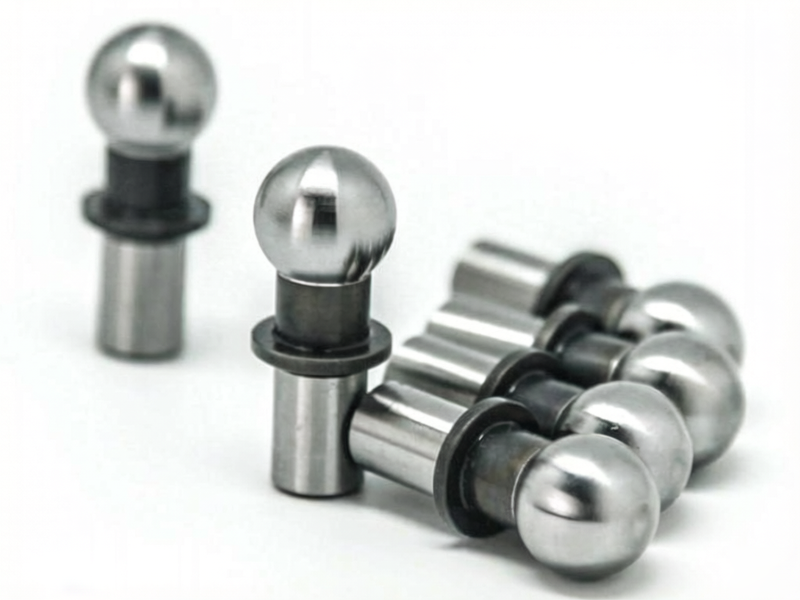

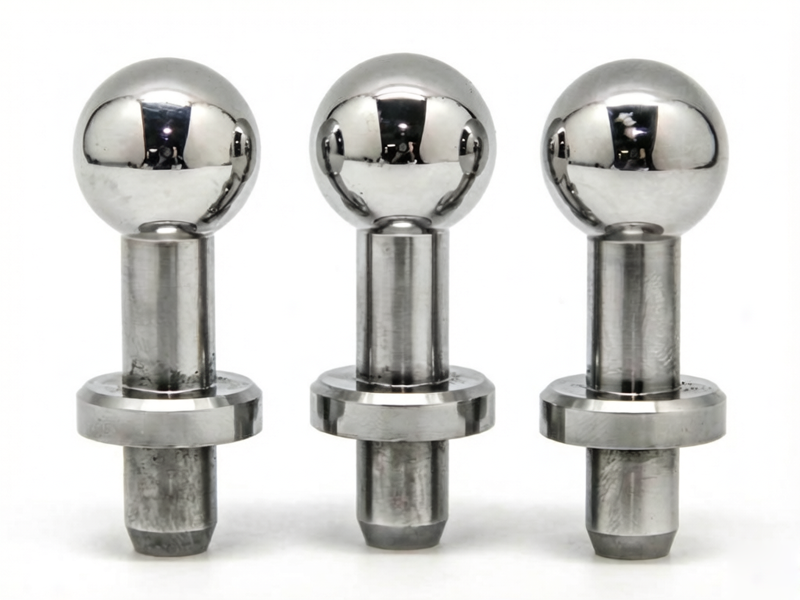

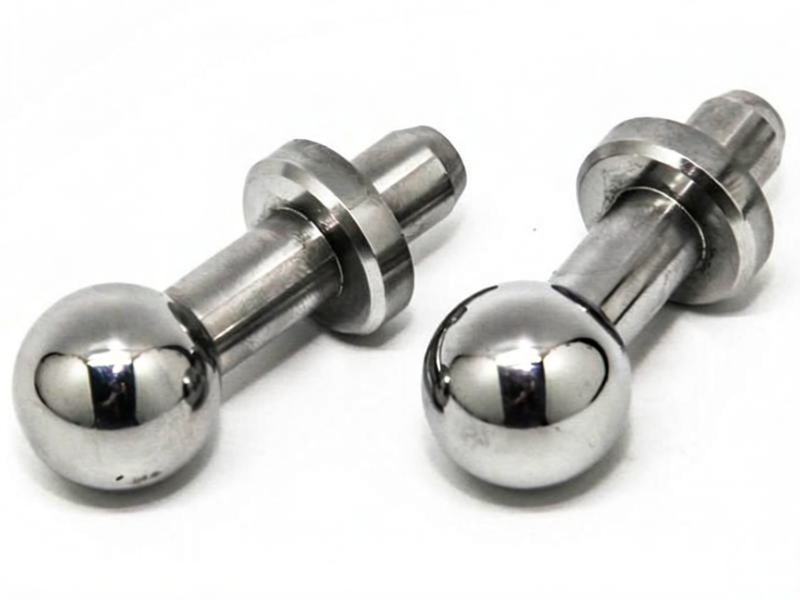

Bi cầu kiểm tra là một dụng cụ bi thông dụng dùng để định vị và căn chỉnh. Sau khi xử lý tôi, độ cứng của bi làm từ thép không gỉ 440-C có thể đạt Rc58-60. Mức dung sai độ lệch tâm không quá 0,005mm. Chúng tôi có thể cung cấp các sản phẩm tùy chỉnh theo nhu cầu của bạn.

Đặc Điểm
  • Bi đo có độ cứng cao nhờ vật liệu thép không gỉ 440-C.
  • Bi đo có khả năng chống mài mòn cao nhờ quy trình tôi cứng.
  • Khi phối hợp với máy đo tọa độ, bi đo có thể đóng vai trò là điểm chuẩn trong quá trình kiểm tra.
  • Bi đo có độ chính xác cao với độ lệch tâm nhỏ hơn 0,0001 inch.
Các Loại
Bi Kiểm Tra
Mã Số Bộ Phận A B C D Ren E Đường Kính F TRỌNG LƯỢNG TỊNH (pound) /10
10180 0.2500 0.1247 0.2000 0.58
1/4 1
10181 0.3750 0.1872 0.3000 0.75
3/8 1
10182 0.3750 0.3125 0.3000 0.74 8-32 1/2 3
10183 0.5000 0.2497 0.3125 0.63 6-32 1/2 3
10184 0.5000 0.2497 0.4000 0.93 6-32 1/2 3
10185 0.5000 0.2497 0.5000 0.88 6-32 1/2 3
10186 0.5000 0.3750 0.3750 1.31 10-24 5/8 6
10187 0.6250 0.3122 0.4500 1.08 8-32 5/8 6
10188 0.6250 0.3750 0.4500 1.42 10-24 5/8 7
10189 0.6250 0.3750 0.5000 1.47 10-24 3/4 9
10190 0.7500 0.3750 0.5625 1.53 10-24 3/4 1.3
10191 1.0000 0.5000 0.7000 1.64 10-24 1 2.5

Ghi chú: Tất cả các bi cầu kiểm tra đều có thể được tùy chỉnh theo yêu cầu đặc biệt của bạn.

Ứng dụng gia công CNC

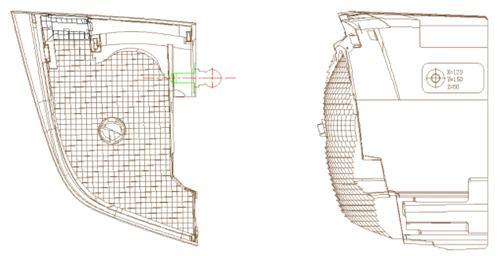

Bộ phận khuôn LED ô tô có hình dạng đặc biệt chỉ có bảng hiệu chuẩn ở đáy bộ phận, và không có điểm chuẩn, nghĩa là không có dụng cụ tiêu chuẩn nào được thiết lập để định vị lại bộ phận.

Quy trình gia công
  • Đầu tiên, bề mặt tạo hình cần được gia công thô và các rãnh lắp và lỗ của bi cầu kiểm tra sẽ được gia công tinh.
  • Sau đó, chúng ta cần gia công thô và tinh các mặt vát xung quanh bộ phận.
  • Cuối cùng, chúng ta cần gia công tinh cho bề mặt tạo hình, lúc này bi cầu kiểm tra sẽ được sử dụng làm điểm chuẩn cho quá trình gia công bộ phận.

Sau đó, bộ phận này và các sản phẩm tương tự cần được điều chỉnh bằng bi cầu kiểm tra để đảm bảo lắp đặt đúng cách.

Bi Kiểm Tra
Ứng dụng gia công EDM

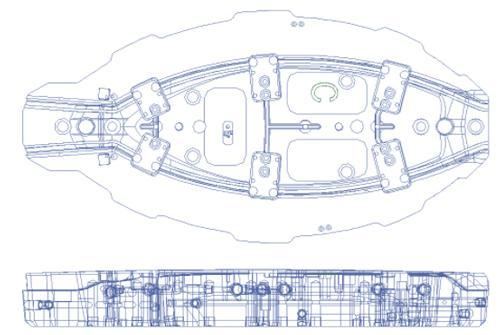

  • Đây là lõi của khuôn ô tô sẽ được gia công bằng EDM.
  • Đối với loại bộ phận không đều này, chỉ dễ dàng gia công chính xác và đúng khi chúng tôi sử dụng bi cầu kiểm tra.
  • Hoàn thành quá trình xử lý EDM mà không có bi kiểm tra sẽ là một thách thức lớn đối với chúng tôi.
Bi Kiểm Tra
Ứng dụng gia công khoan lỗ sâu
  • Để có hiệu quả làm mát tốt, trong thiết kế khuôn ô tô, lỗ dung dịch làm mát sẽ được thiết kế sao cho giữ khoảng cách với bề mặt tạo hình.
  • Các lỗ dung dịch làm mát của khuôn ô tô thường nghiêng vì khoảng cách giữa lỗ và mặt tạo hình. Khuôn sẽ dễ bị hỏng nếu khoảng cách quá nhỏ, nhưng hiệu quả làm mát sẽ giảm nếu khoảng cách quá lớn.
  • Rất khó để xác định tọa độ trên bề mặt nghiêng. Vì vậy, việc gia công các lỗ dung dịch làm mát nghiêng trên máy khoan lỗ sâu ba trục thông thường là một thách thức.
  • Chúng tôi sử dụng bi kiểm tra để định vị khi gia công các lỗ dung dịch làm mát bằng máy khoan sâu nhằm tăng hiệu quả và độ chính xác.
Bi Kiểm Tra
