Chốt định vị

Pít tông định vị là các thành phần kết cấu tiêu chuẩn hóa cho phép điều chỉnh nhanh các bộ phận máy chuyển động tuyến tính hoặc quay có nhiều điểm cố định. Pít tông định vị bao gồm thân chốt, đầu chốt, tay nắm và lò xo bên trong. Pít tông định vị của chúng tôi đóng vai trò quan trọng trong thiết bị đóng gói, thiết bị y tế, thiết bị in ấn và thiết bị sân khấu, chiếu sáng, v.v.

Tất cả sản phẩm đều được sản xuất theo tiêu chuẩn quốc tế Elesa+Ganter.

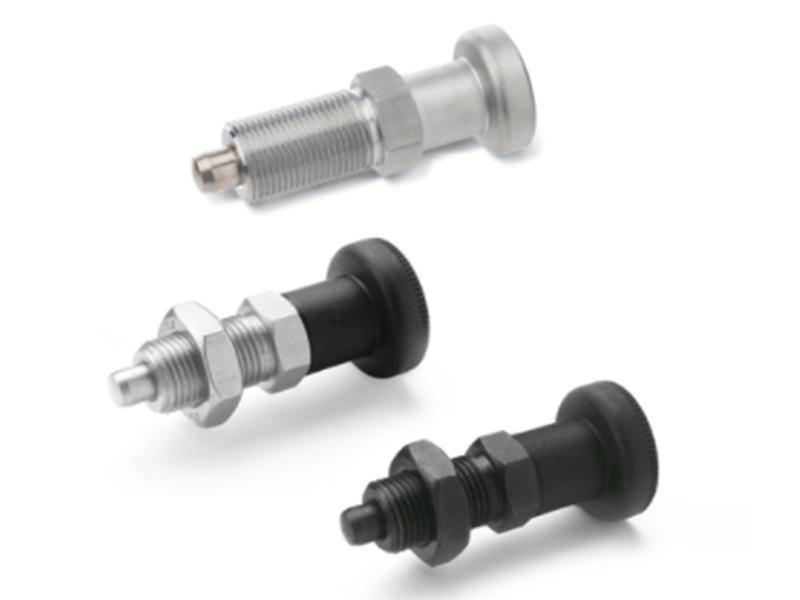

Pít tông định vị, không khóa

• Đầu chốt pít tông thường ở trạng thái nhô ra,
• Đầu chốt pít tông sẽ thụt vào khi bạn kéo núm,
• Đầu chốt pít tông sẽ nhô ra trở lại nhờ lò xo tích hợp khi bạn nhả núm xoay.
• Các loại phổ biến: BOS617, BOS817

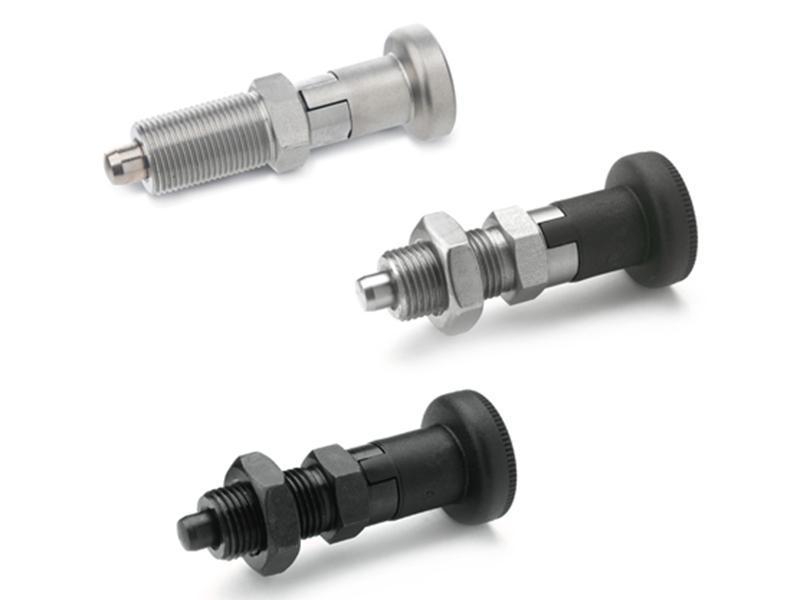

Pít tông định vị, có khóa

• Đầu chốt pít tông thường ở trạng thái nhô ra,
• Đầu chốt pít tông sẽ thụt vào khi bạn kéo núm,
• Đầu chốt pít tông có thể được khóa và giữ ở trạng thái thụt vào nếu xoay núm 90° sau khi kéo ra.
• Nếu bạn muốn nhả trạng thái khóa này, chỉ cần xoay núm 90° khi núm đã được kéo ra, sau đó đầu chốt pít tông sẽ nhô ra trở lại nhờ lò xo tích hợp khi bạn nhả núm xoay.
• Các loại phổ biến: BOS617.1

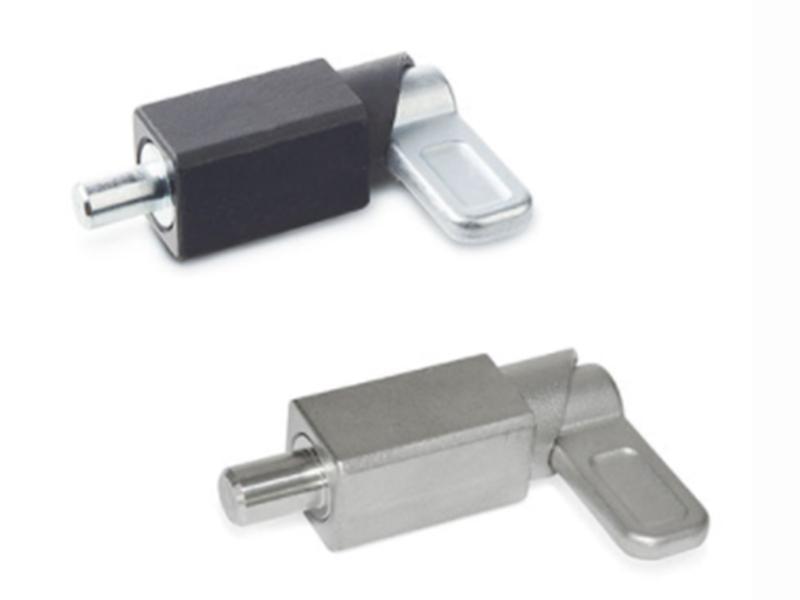

Pít tông định vị có tay nắm

• Chuyển động của pít tông có thể được điều khiển bằng cách xoay tay nắm.
• Tay nắm pít tông định vị được sử dụng khi cần thụt chốt định vị vào.
• Chốt định vị thụt vào bằng cách xoay tay nắm 180° và tay nắm sẽ được khóa bởi rãnh.
• Pít tông định vị có tay nắm được thiết kế cho các trường hợp cần thụt đầu chốt nhanh chóng.
• Các loại phổ biến: Dòng BOS722

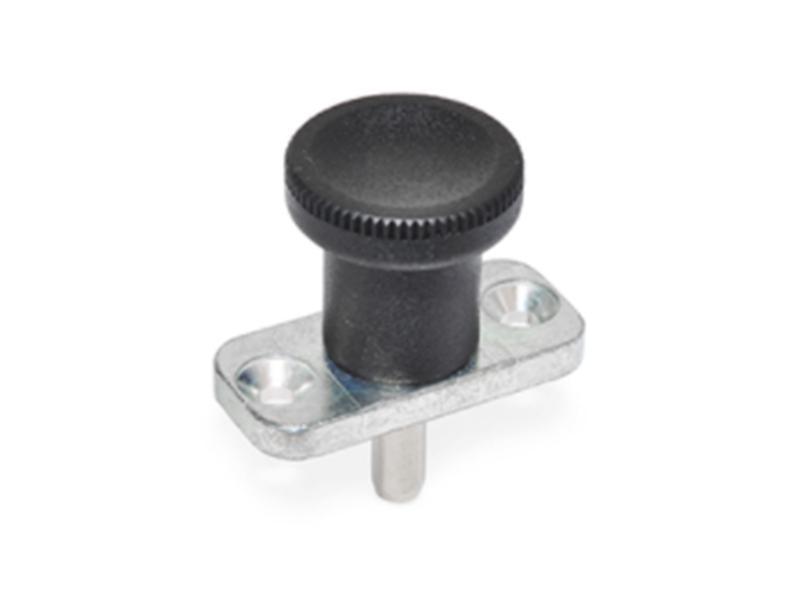

Pít tông định vị có mặt bích

• Pít tông định vị này được trang bị mặt bích và có thể điều chỉnh hướng.
• Không có ren trên pít tông, nhưng có hai lỗ lắp trên phần mặt bích. Loại pít tông định vị này có thể được cố định bằng cách khóa mặt bích bằng vít chìm.
• Các loại phổ biến: Dòng BOS608

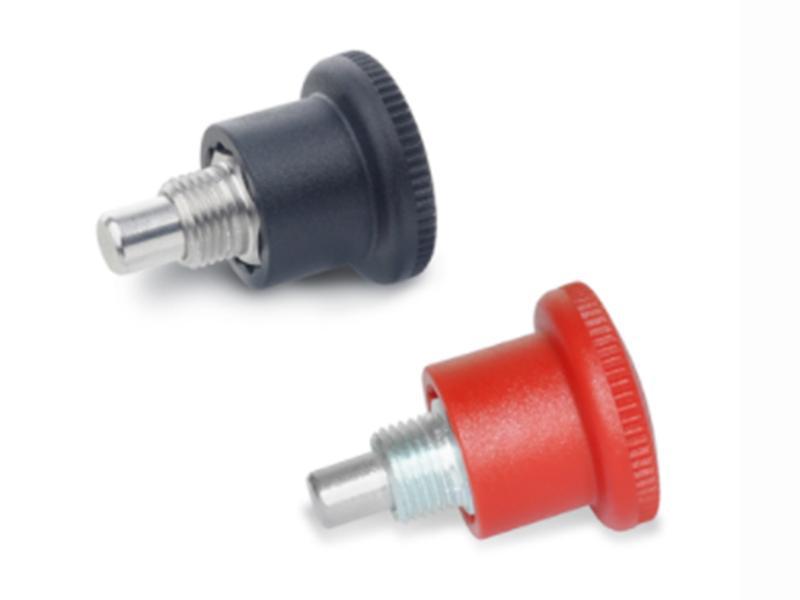

Pít tông định vị mini

• Chiều dài tổng thể của loại mini này bằng hai phần ba so với loại thông thường, được thiết kế để lắp đặt trong các ứng dụng tấm kim loại mỏng.
• Phần lục giác lộ ra khi chốt pít tông ở vị trí thụt vào để có thể lắp đặt và siết chặt dễ dàng bằng cờ lê lục giác.
• Các loại phổ biến: Dòng BOS822

Pít tông định vị ren ngắn

• Loại pít tông định vị này có đặc điểm là kích thước nhỏ, đặc biệt phần ren rất ngắn. Do đó phù hợp để lắp trên tấm kim loại mỏng.
• Loại này có thể được sử dụng để vừa định vị vừa siết chặt các bộ phận máy nhờ hình dạng đặc biệt.
• Đầu chốt pít tông có thể được khóa và giữ ở một vị trí nếu xoay núm 90° sau khi kéo ra.
• Các loại phổ biến: Dòng BOS413, BOS717
