Prüfkugel / Kalibrierkugel

Produktbeschreibung

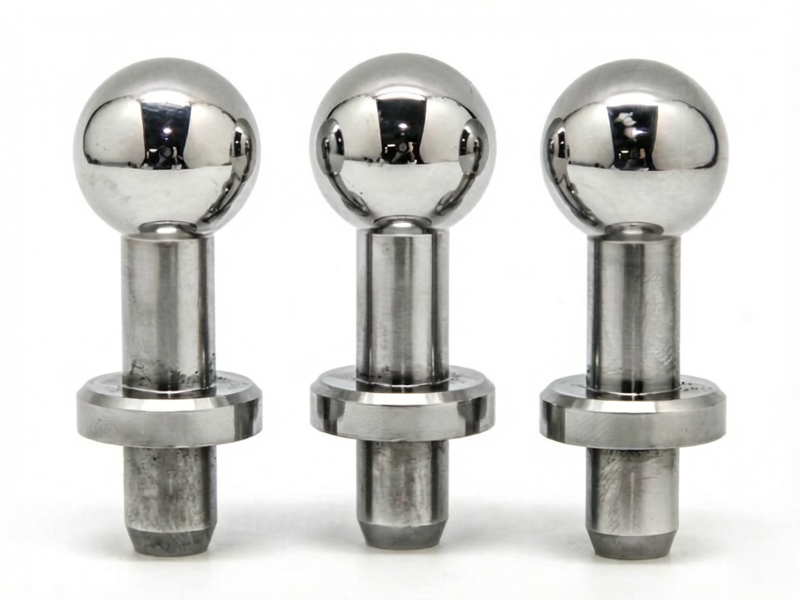

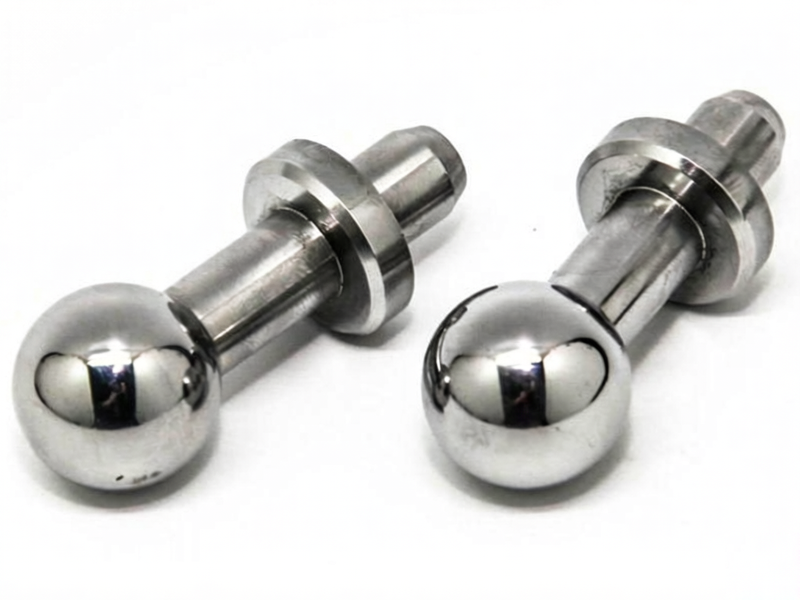

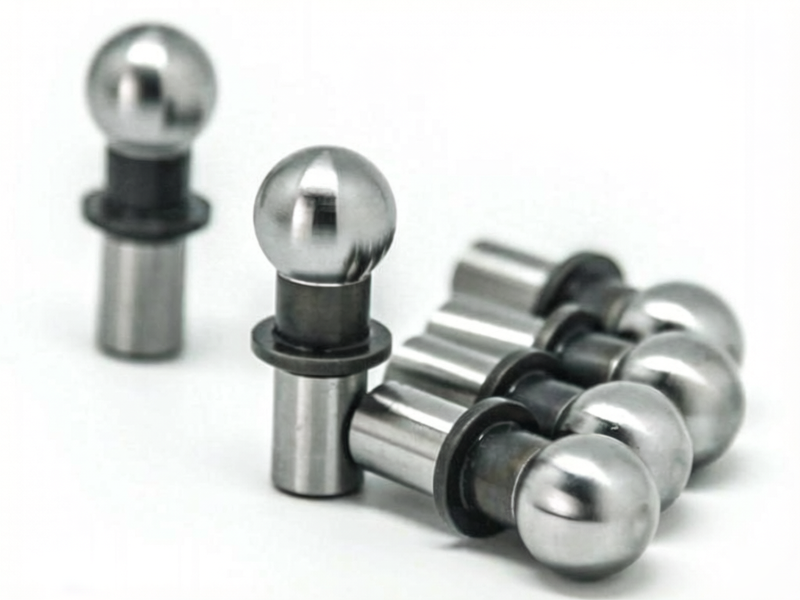

Prüfkugeln sind gewöhnliche Kugel-Werkzeuge, die für Ortungen und Ausrichtungen benutzt werden. Nach einer abschreckenden Behandlung kann die aus Edelstahl 440-C bestehende Härte Rc58-60 erreichen. Der Grad an Außermittigkeitsabweichung ist nicht mehr als 0,005mm. Wir können Ihnen kundenspezifisch angefertigte Produkte anbieten, um Ihren Wunsch zu errfüllen.

• Die Kalibrierkugel hat eine hohe Härte weil sie aus dem 440-C Edelstahl-Material besteht.
• Dieses Produkt hat eine hohe Verschleißfestigkeit aufgrund des Härtungsprozesses.
• Die Prüfkugel kann, wenn sie mit der Koordinatenmessmaschine zusammen benutzt wird, ein Referenzpunkt beim testen sein.
• Sie hat eine hohe Genauigkeit mit einem Außermittigkeitsaabweichungsgrad von 0,0001 Zoll.

Notizen: Jede Kalibrierkugel kann nach Ihren Anforderungen kundenspezifisch angepasst werden.

CNC Bearbeitungsanwendungen

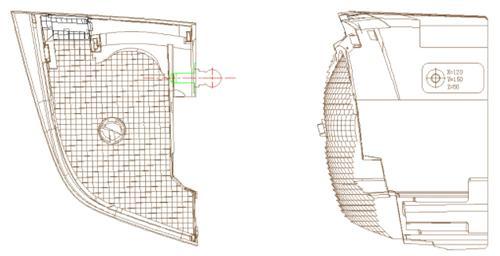

Das speziell-geformte Formteil für LED-Fahrzeugbeleuchtung hat nur eine Eichtabelle am Boden des Teils und es gibt keinen Bezugspunkt. Somit gibt es keinen Standardwerkzeug um das Teil zu verlegen.

• Als erstes muss die formende Seite grob bearbeitet werden und die Befestigungsstellen und Löcher von der Prüfkugel wird die Feinbearbeitung durchführen.
• Dann müsen wir die Abfassungen, die das Teil umrunden, grob- und feinbearbeiten.
• Letztlich müssen wir für die formende Fläche Feinbearbeitung betreiben, zu dieser Zeit wird die Kalibrierkugel zum Bezugspunkt der Teilbearbeitung.

Dann muss dieses Teil und ähnliche Produkte mit der Prüfkugel modifiziert werden, um sicherzustellen, dass sie richtig montiert wurden.

• Das ist der Kern einer Form der Fahrzeugbeleuchtung, das mit der EDM bearbeitet werden muss.
• Für diese Art von unregelmäßigen Teilen ist es nur einfach, korrekt und genau zu bearbeiten, wenn die Prüfkugel benutzt wird.
• Es wird eine große Herausforderung für uns, die EDM-Bearbeitung ohne die Prüfkugel fertigzustellen.

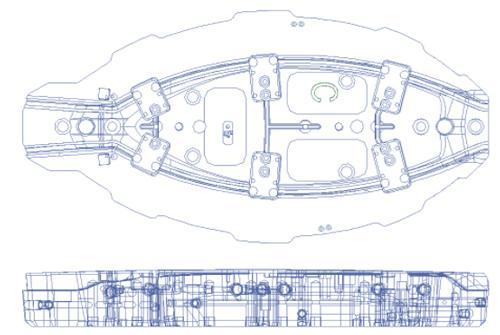

• Um gute Kühlungseffekte zu haben, wird die Kühlbohrung so designt, dass eine Distanz zwischen der formenden Oberfläche im Design von der Form für Autoteile beibehalten wird.
• Die Kühlbohrung von Formen für Autoteile sind immer geneigt wegen der Distanz zwischen dem Loch und der formenden Seite. Wenn der Abstand zu klein ist, kann die Form leicht beschäigt werden, aber der Kühlungseffekt wird abnehmen, wenn der Abstand zu groß ist.
• Es ist schwierig, auf der geneigten Oberfläche Koordinaten zu erstellen. Somit ist es eine Herausforderung, die geneigten Kühllöcher auf die gewöhnliche Drei-Achsen Tieflochbohrer anzufertigen.
• Wir übernehmen mit der Prüfkugel die Positionierung der Kühllöcher auf die Tieflochbohrer, um die Effizienz und Genauigkeit zu erhöhen.
