Kula pomiarowa

Opis produktu

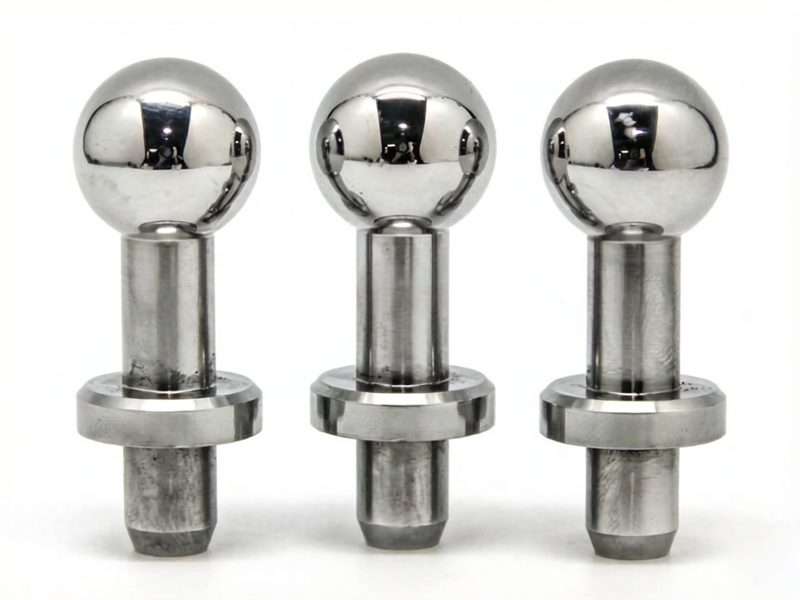

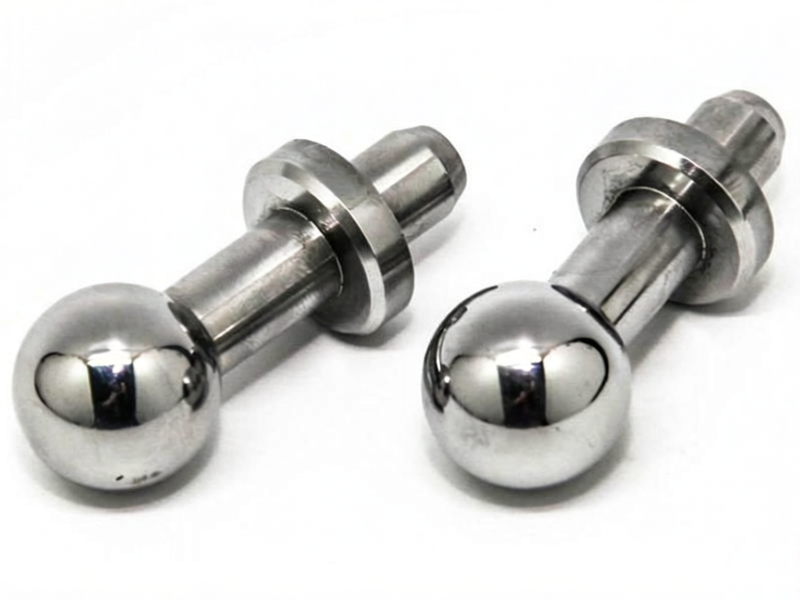

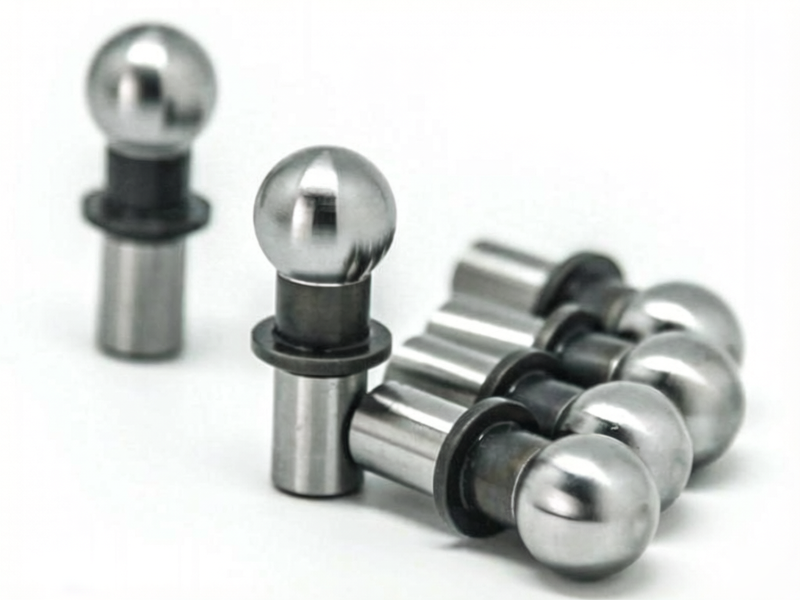

Kula do sprawdzania to powszechne narzędzie kulowe używane do lokalizowania i ustawiania. Po obróbce hartowniczej, twardość kuli wykonanej ze stali nierdzewnej 440-C może osiągnąć Rc58-60. Tolerancja mimośrodu wynosi nie więcej niż 0,005 mm. Możemy dostarczyć Ci produkty niestandardowe, aby spełnić Twoje potrzeby.

Charakterystyka
  • Kula pomiarowa ma wysoką twardość dzięki materiałowi ze stali nierdzewnej 440-C.
  • Kula pomiarowa ma wysoką odporność na zużycie dzięki procesowi utwardzania.
  • Współpracując z maszyną pomiarową współrzędnościową, kula pomiarowa może być punktem odniesienia podczas testowania.
  • Kula pomiarowa ma wysoką dokładność z mimośrodem mniejszym niż 0,0001 cala.
Rodzaje
Kula pomiarowa
Numer części A B C D Gwint E Średnica F Masa netto (funt) /10
10180 0.2500 0.1247 0.2000 0.58
1/4 1
10181 0.3750 0.1872 0.3000 0.75
3/8 1
10182 0.3750 0.3125 0.3000 0.74 8-32 1/2 3
10183 0.5000 0.2497 0.3125 0.63 6-32 1/2 3
10184 0.5000 0.2497 0.4000 0.93 6-32 1/2 3
10185 0.5000 0.2497 0.5000 0.88 6-32 1/2 3
10186 0.5000 0.3750 0.3750 1.31 10-24 5/8 6
10187 0.6250 0.3122 0.4500 1.08 8-32 5/8 6
10188 0.6250 0.3750 0.4500 1.42 10-24 5/8 7
10189 0.6250 0.3750 0.5000 1.47 10-24 3/4 9
10190 0.7500 0.3750 0.5625 1.53 10-24 3/4 1.3
10191 1.0000 0.5000 0.7000 1.64 10-24 1 2.5

Uwagi: Wszystkie kule do sprawdzania mogą być dostosowane do Twoich specjalnych wymagań.

Zastosowanie obróbki CNC

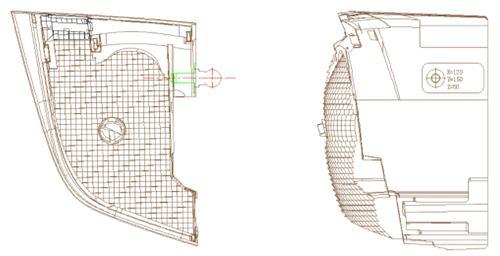

Część formy LED samochodu o specjalnym kształcie ma tylko stół kalibracyjny w dolnej części części i nie ma punktu bazowego, to znaczy nie ustawiono standardowego narzędzia do ponownego ustawienia części.

Proces obróbki
  • Najpierw powierzchnia formująca musi być obrobiona zgrubnie, a gniazda montażowe i otwory kuli do sprawdzania zostaną obrobione precyzyjnie.
  • A następnie musimy wykonać obróbkę zgrubną i precyzyjną faz otaczających część.
  • Na koniec musimy wykonać obróbkę precyzyjną powierzchni formującej, w tym czasie kula do sprawdzania będzie używana jako punkt bazowy do obróbki części.

Następnie ta część i podobne produkty muszą być modyfikowane za pomocą kuli do sprawdzania, aby zapewnić prawidłowe zamontowanie.

Kula pomiarowa
Zastosowanie obróbki EDM

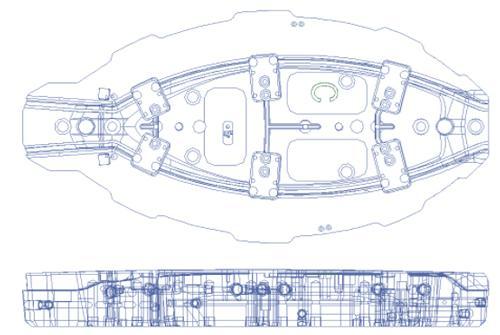

  • Jest to rdzeń formy samochodowej, który będzie wymagał obróbki EDM.
  • W przypadku tego rodzaju nieregularnych części, łatwo jest je przetwarzać poprawnie i dokładnie tylko wtedy, gdy używamy kuli do sprawdzania.
  • Ukończenie obróbki EDM bez kuli pomiarowej będzie dla nas dużym wyzwaniem.
Kula pomiarowa
Zastosowanie wiercenia głębokich otworów
  • Aby uzyskać dobry efekt chłodzenia, otwór chłodzący zostanie zaprojektowany tak, aby zachować odległość od powierzchni formującej podczas projektowania formy samochodowej.
  • Otwory chłodzące form samochodowych są zawsze nachylone ze względu na odległość między otworem a powierzchnią formującą. Forma będzie łatwo uszkodzona, jeśli odległość jest zbyt mała, ale efekt chłodzenia zostanie zmniejszony, jeśli odległość jest zbyt duża.
  • Trudno jest wyznaczyć współrzędne na nachylonej powierzchni. Dlatego obróbka nachylonych otworów chłodzących na zwykłej trzyosiowej wiertarce do głębokich otworów stanowi wyzwanie.
  • Stosujemy kulę pomiarową do pozycjonowania podczas obróbki otworów chłodzących wiertarką głęboką, aby zwiększyć wydajność i dokładność.
Kula pomiarowa
