Tłoczek indeksujący
Tłoki indeksujące to znormalizowane elementy konstrukcyjne, które umożliwiają szybkie ustawianie elementów maszyn liniowych lub obrotowych z kilkoma punktami mocowania. Tłok indeksujący składa się z korpusu sworznia, główki sworznia, uchwytu i wewnętrznej sprężyny. Nasze tłoki indeksujące odgrywają ważną rolę w urządzeniach pakujących, sprzęcie medycznym, urządzeniach drukarskich oraz sprzęcie scenicznym i oświetleniowym itp.
Wszystkie produkty są wykonane zgodnie z międzynarodową normą Elesa+Ganter.
Parametry
|
Materiały
|
Stal nierdzewna, ocynkowana stal węglowa, hartowana stal, AISI303
|
|
Tolerancja
|
-0.02 ~ 0
|
|
Tolerancja otworu wiertniczego
|
H7
|
|
Rozmiar sworznia
|
φ4~φ10
|
|
Rozmiar gwintu
|
M6~M20
|
Tłok indeksujący, bez blokady
-
Główka sworznia tłoka jest zwykle w stanie wysuniętym,
-
Główka sworznia tłoka zostanie schowana po pociągnięciu za pokrętło,
-
Główka sworznia tłoka wysunie się ponownie dzięki wbudowanej sprężynie po zwolnieniu pokrętła.
-

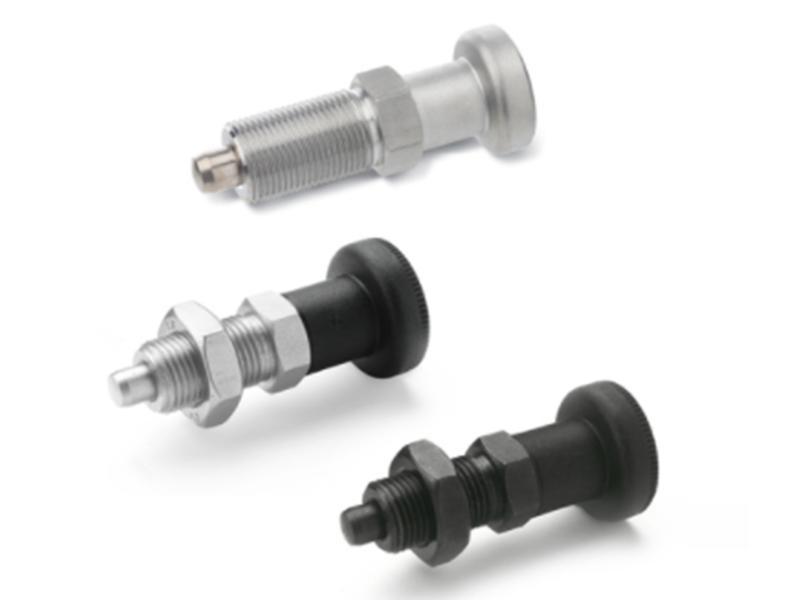

Typowe typy: BOS617, BOS817
Tłok indeksujący, z blokadą
-
Główka sworznia tłoka jest zwykle w stanie wysuniętym,
-
Główka sworznia tłoka zostanie schowana po pociągnięciu za pokrętło,
-
Główka sworznia tłoka może zostać zablokowana i pozostać schowana, jeśli po pociągnięciu pokrętło zostanie obrócone o 90°.
-
Aby zwolnić ten stan blokady, wystarczy obrócić pokrętło o 90° po jego pociągnięciu, a następnie po zwolnieniu pokrętła główka sworznia tłoka wysunie się ponownie dzięki wbudowanej sprężynie.
-

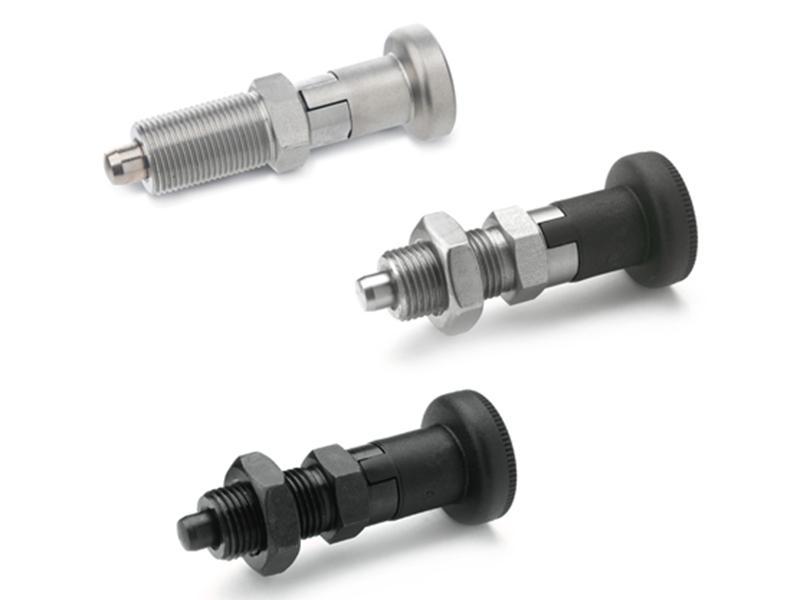

Typowe typy: BOS617.1

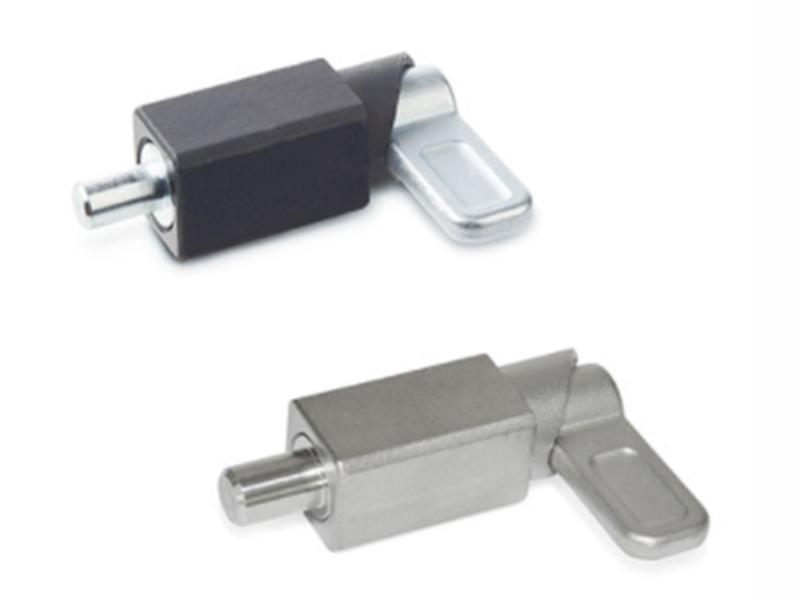

Tłok indeksujący z uchwytem
-
Ruch tłoka może być kontrolowany przez obracanie uchwytu.
-
Uchwyty tłoka indeksującego są używane, gdy sworzeń indeksujący musi być schowany.
-
Sworzeń indeksujący chowa się przez obrócenie uchwytu o 180°, a uchwyt zostanie zablokowany przez rowek.
-
Tłok indeksujący z uchwytem jest zaprojektowany do zastosowań, w których główka sworznia może być szybko schowana.
-
Typowe typy: seria BOS722
Tłok indeksujący z kołnierzem
-
Ten tłok indeksujący jest wyposażony w kołnierz, a kierunek można regulować.
-

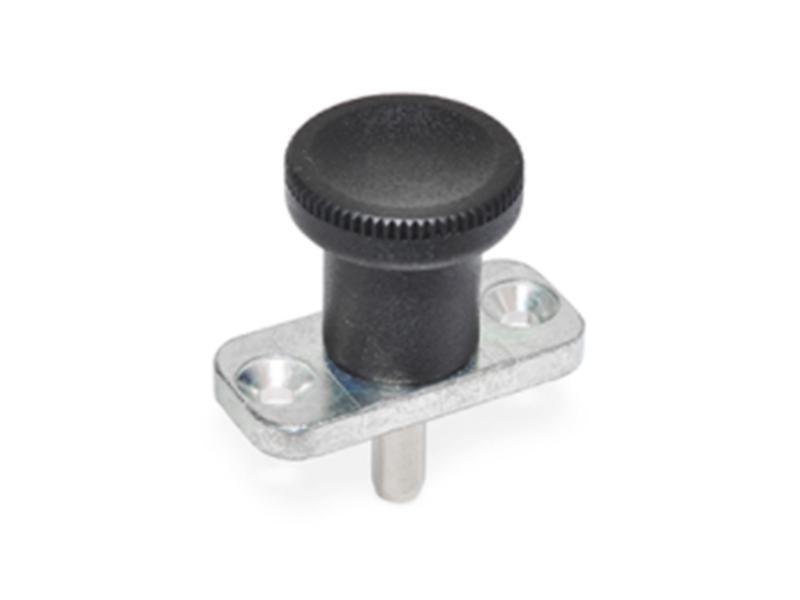

Tłok nie ma gwintu, ale posiada dwa otwory montażowe w części kołnierzowej. Ten typ tłoka indeksującego można zamocować, blokując kołnierz za pomocą wkrętów z łbem stożkowym.
-
Typowe typy: seria BOS608
Miniaturowe tłoki indeksujące
-

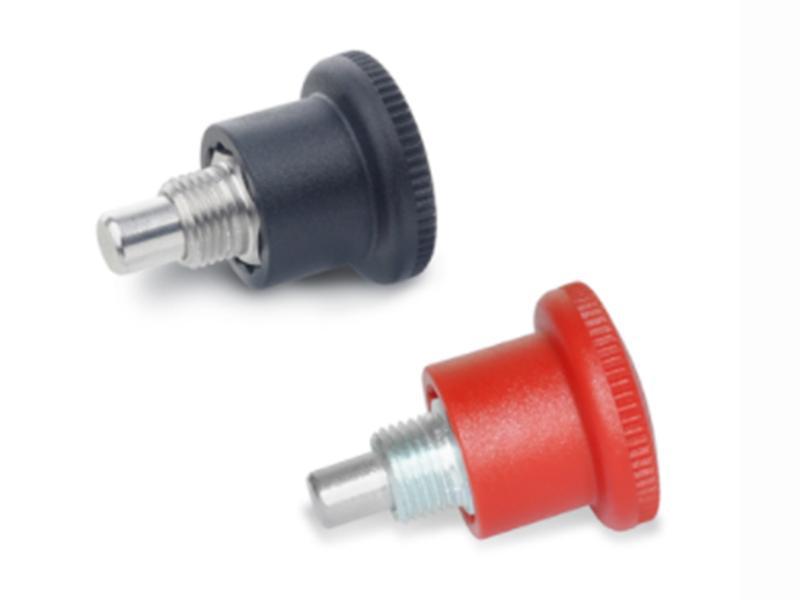

Całkowita długość tego miniaturowego typu wynosi dwie trzecie standardowego, jest przeznaczony do montażu w cienkościennych elementach blaszanych.
-
Sześciokątna płaszczyzna jest widoczna, gdy sworzeń tłoka jest w pozycji schowanej, co umożliwia łatwy montaż i dokręcanie za pomocą klucza imbusowego.
-
Typowe typy: seria BOS822

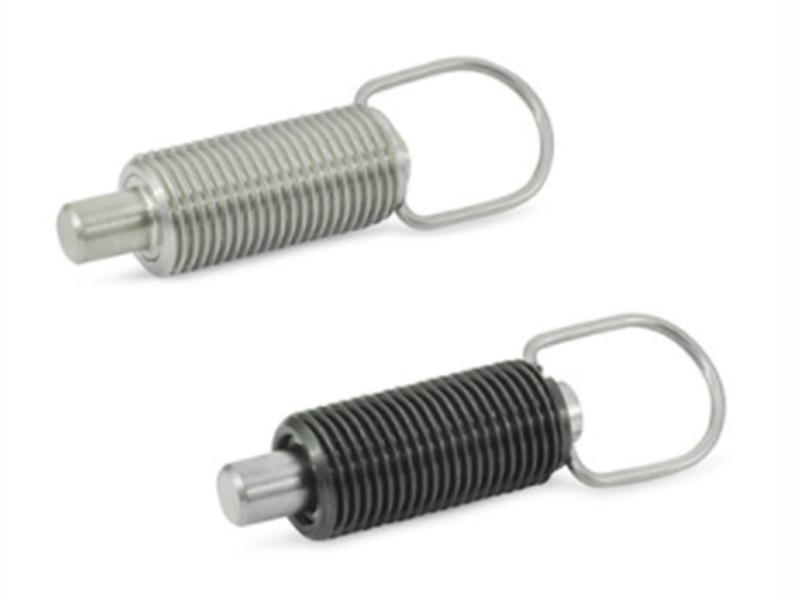

Tłoki indeksujące z krótkim gwintem
-
Ten typ tłoka indeksującego charakteryzuje się małymi wymiarami, zwłaszcza część gwintowana jest bardzo krótka. Dlatego nadaje się do montażu w cienkich blachach.
-
Ten typ może być używany zarówno do pozycjonowania, jak i dokręcania elementów maszyn ze względu na swój specjalny kształt.
-
Główka sworznia tłoka może zostać zablokowana i pozostać w pozycji, jeśli po pociągnięciu pokrętło zostanie obrócone o 90°.
-
Typowe typy: serie BOS413, BOS717
