제품 설명

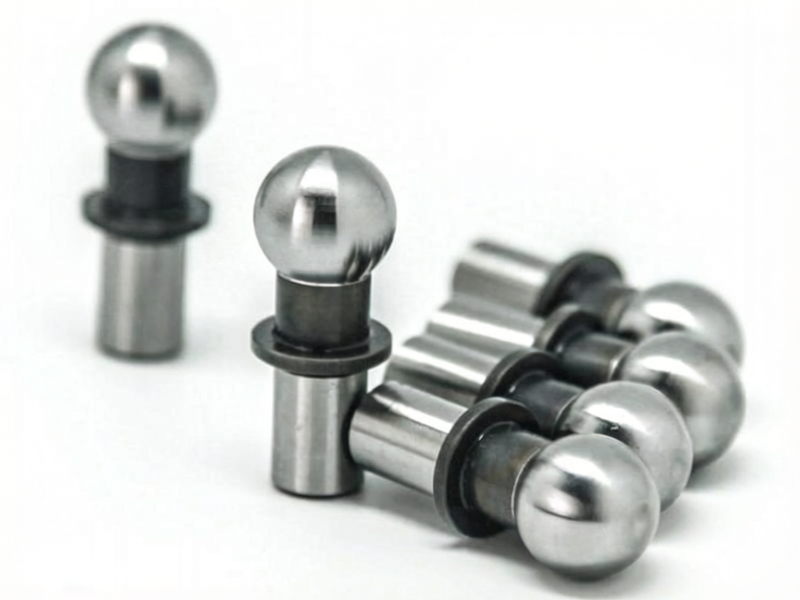

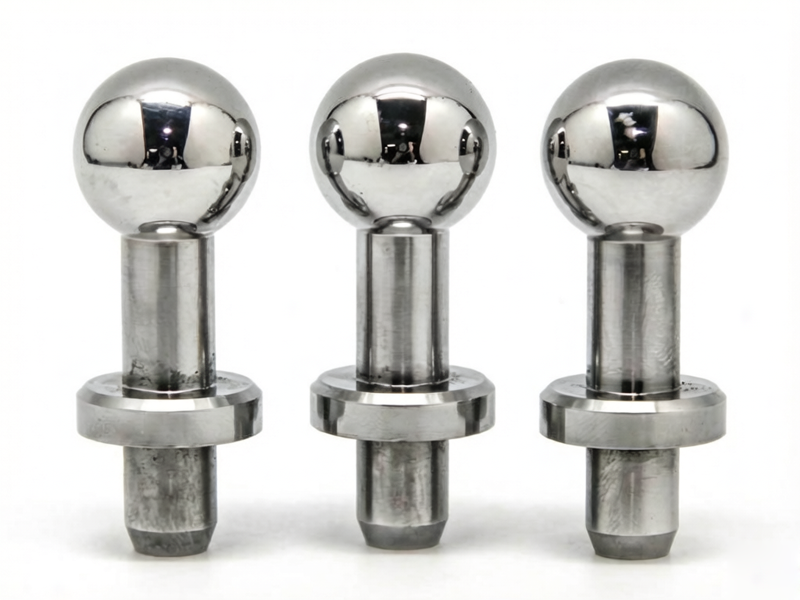

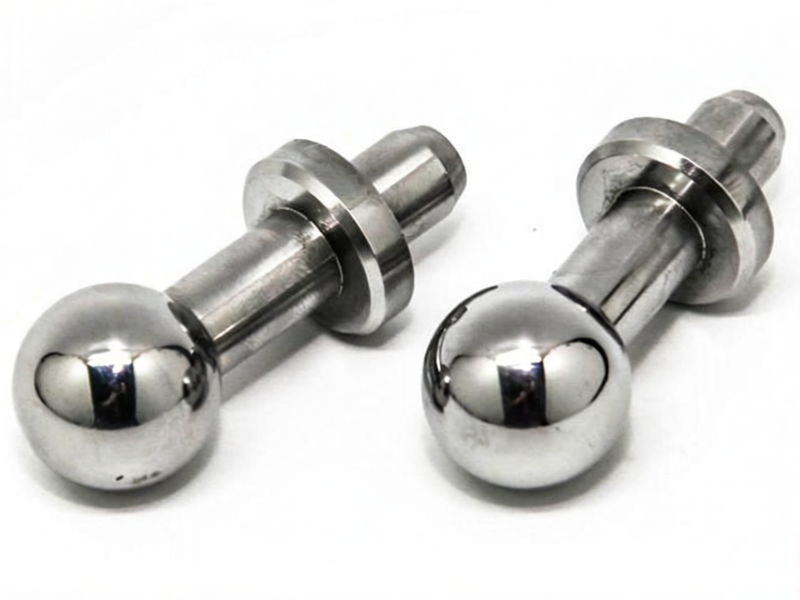

검사 게이지 볼은 위치 결정 및 정렬에 사용되는 일반적인 볼 도구입니다. 담금질 처리 후 440-C 스테인리스강으로 제작된 볼의 경도는 Rc58-60에 도달할 수 있습니다. 편심 공차는 0.005mm를 초과하지 않습니다. 귀하의 요구를 충족시키기 위해 맞춤형 제품을 제공할 수 있습니다.
- 게이지 볼은 440-C 스테인리스강 재질로 인해 높은 경도를 가집니다.
- 게이지 볼은 경화 처리로 인해 높은 내마모성을 가집니다.
- 좌표 측정기와 함께 사용할 때, 게이지 볼은 테스트 시 기준점이 될 수 있습니다.
- 게이지 볼은 0.0001인치 미만의 편심도로 높은 정밀도를 가집니다.
| 부품 번호 | A | B | C | D | 나사산 E | 직경 F | 순 중량(파운드) / 10 |
| 10180 | 0.2500 | 0.1247 | 0.2000 | 0.58 |
|
1/4 | 1 |
| 10181 | 0.3750 | 0.1872 | 0.3000 | 0.75 |
|
3/8 | 1 |
| 10182 | 0.3750 | 0.3125 | 0.3000 | 0.74 | 8-32 | 1/2 | 3 |
| 10183 | 0.5000 | 0.2497 | 0.3125 | 0.63 | 6-32 | 1/2 | 3 |
| 10184 | 0.5000 | 0.2497 | 0.4000 | 0.93 | 6-32 | 1/2 | 3 |
| 10185 | 0.5000 | 0.2497 | 0.5000 | 0.88 | 6-32 | 1/2 | 3 |
| 10186 | 0.5000 | 0.3750 | 0.3750 | 1.31 | 10-24 | 5/8 | 6 |
| 10187 | 0.6250 | 0.3122 | 0.4500 | 1.08 | 8-32 | 5/8 | 6 |
| 10188 | 0.6250 | 0.3750 | 0.4500 | 1.42 | 10-24 | 5/8 | 7 |
| 10189 | 0.6250 | 0.3750 | 0.5000 | 1.47 | 10-24 | 3/4 | 9 |
| 10190 | 0.7500 | 0.3750 | 0.5625 | 1.53 | 10-24 | 3/4 | 1.3 |
| 10191 | 1.0000 | 0.5000 | 0.7000 | 1.64 | 10-24 | 1 | 2.5 |
참고: 모든 검사 게이지 볼은 귀하의 특별 요구 사항에 따라 맞춤 제작될 수 있습니다.
CNC 가공 응용

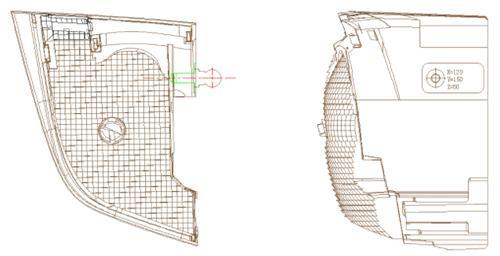

특수 형상의 자동차 LED 금형 부품은 부품 하단에만 보정 테이블이 있고 기준점이 없습니다. 즉, 부품을 재배치하기 위한 표준 도구가 설정되지 않았습니다.
- 먼저 성형면을 황삭 가공하고, 검사 게이지 볼의 장착 슬롯과 구멍을 정삭 가공합니다.
- 그런 다음 부품 주변의 베벨을 황삭 및 정삭 가공해야 합니다.
- 마지막으로 성형면에 대해 정삭 가공을 진행해야 하며, 이때 검사 게이지 볼이 부품 가공의 기준점으로 사용됩니다.
그런 다음 이 부품과 유사한 제품은 검사 게이지 볼로 수정하여 올바르게 장착되도록 해야 합니다.
EDM 가공 응용

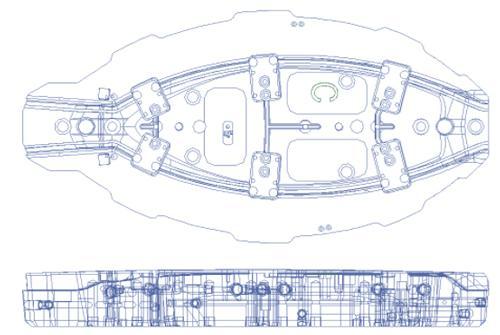

- 이것은 EDM 가공이 필요한 자동차 금형의 코어입니다.
- 이러한 불규칙한 부품의 경우 검사 게이지 볼을 사용할 때만 정확하고 정밀하게 가공하기 쉽습니다.
- 검사 게이지 볼 없이 EDM 가공을 완료하는 것은 우리에게 큰 도전이 될 것입니다.
딥 홀 드릴 가공 응용
- 차량 금형 설계 시 냉각 효과를 높이기 위해 냉각홀은 성형면과 일정 거리를 유지하도록 설계됩니다.
- 차량 금형의 냉각홀은 홀과 성형면 사이의 거리 때문에 항상 경사져 있습니다. 거리가 너무 작으면 금형이 손상되기 쉽지만, 거리가 너무 크면 냉각 효과가 감소합니다.
- 경사면에 좌표를 설정하는 것은 어렵습니다. 따라서 일반 3축 딥 홀 드릴에서 경사진 냉각홀을 가공하는 것은 도전입니다.
- 딥 드릴로 냉각홀을 가공할 때 효율과 정확도를 높이기 위해 검사 게이지 볼을 사용하여 위치를 잡습니다.
