인덱싱 플런저

인덱싱 플런저는 여러 고정점을 가진 선형 또는 회전 운동 기계 부품을 신속하게 조정할 수 있도록 하는 표준화된 구조 부품입니다. 인덱싱 플런저는 핀 본체, 핀 헤드, 핸들 및 내부 스프링으로 구성됩니다. 당사의 인덱싱 플런저는 포장 장비, 의료 장비, 인쇄 장비, 무대 및 조명 장비 등에서 중요한 역할을 합니다.

모든 제품은 국제 표준 Elesa+Ganter 표준에 따라 제조됩니다.

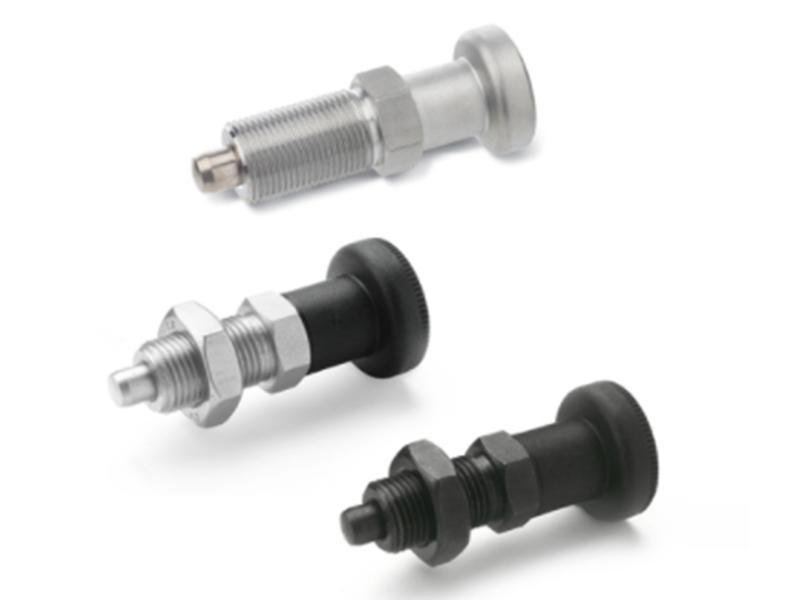

인덱싱 플런저, 비잠금형

• 플런저 핀 헤드는 일반적으로 돌출 상태입니다.
• 노브를 당기면 플런저 핀 헤드가 수축됩니다.
• 회전 노브를 놓으면 내장 스프링으로 인해 플런저 핀 헤드가 다시 돌출됩니다.
• 일반 유형: BOS617，BOS817

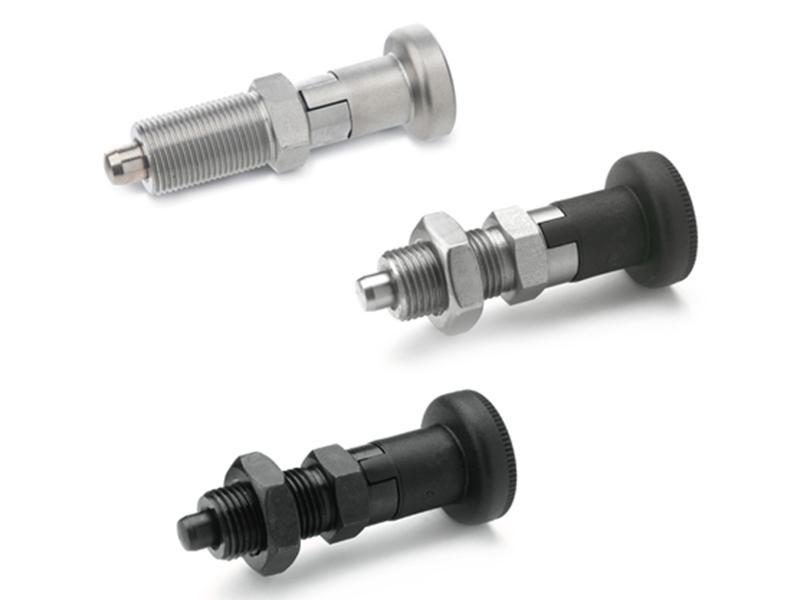

인덱싱 플런저, 잠금형

• 플런저 핀 헤드는 일반적으로 돌출 상태입니다.
• 노브를 당기면 플런저 핀 헤드가 수축됩니다.
• 노브를 당긴 후 90° 회전하면 플런저 핀 헤드가 잠겨 수축 상태를 유지할 수 있습니다.
• 이 잠금 상태를 해제하려면 노브를 당긴 상태에서 90° 회전시키면 됩니다. 그러면 회전 노브를 놓을 때 내장 스프링으로 인해 플런저 핀 헤드가 다시 돌출됩니다.
• 일반 유형: BOS617.1

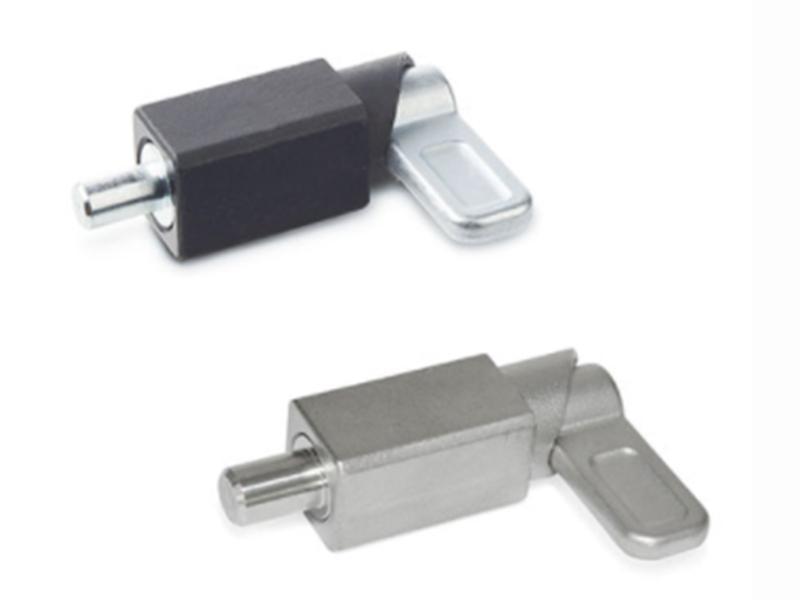

핸들 인덱싱 플런저

• 핸들을 회전시켜 플런저 움직임을 제어할 수 있습니다.
• 인덱싱 플런저 핸들은 인덱싱 핀을 수축시켜야 할 때 사용됩니다.
• 인덱싱 핀은 핸들을 180° 회전시켜 수축되며, 핸들은 홈에 의해 잠깁니다.
• 핸들 인덱싱 플런저는 핀 헤드를 신속하게 수축시킬 수 있는 상황을 위해 설계되었습니다.
• 일반 유형: BOS722 시리즈

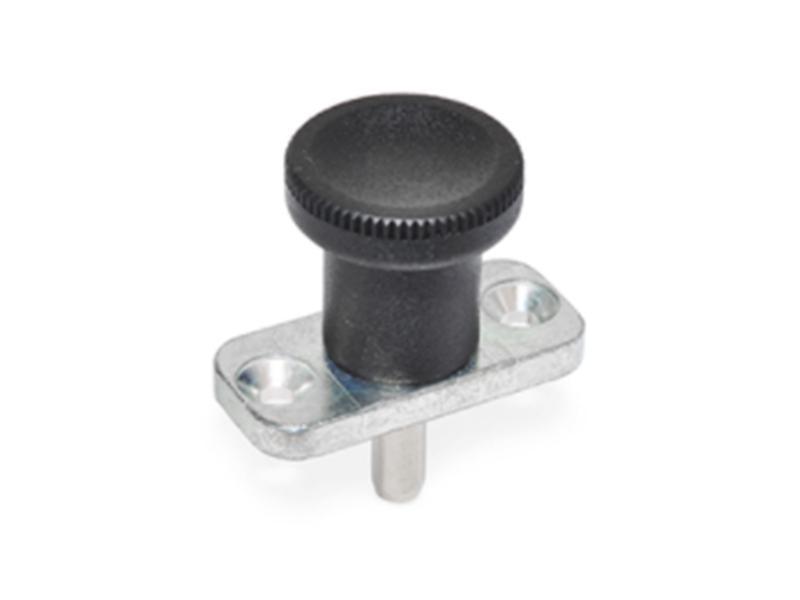

플랜지형 인덱싱 플런저

• 이 인덱싱 플런저에는 플랜지가 장착되어 있으며 방향을 조정할 수 있습니다.
• 플런저에 나사산이 없지만 플랜지 부분에 두 개의 장착 구멍이 있습니다. 이 유형의 인덱싱 플런저는 플랜지를 접시머리 나사로 고정하여 고정할 수 있습니다.
• 일반 유형: BOS608 시리즈

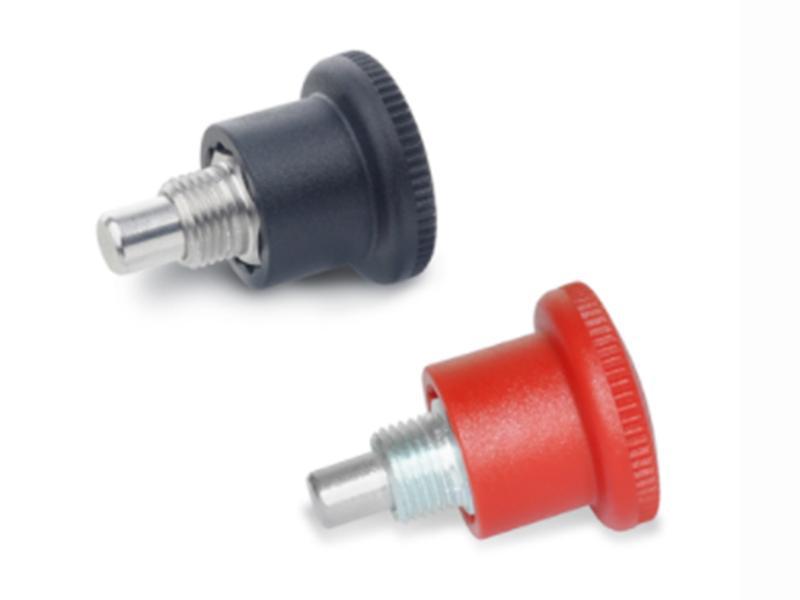

미니 인덱싱 플런저

• 이 미니 타입의 전체 길이는 일반 타입의 3분의 2이며, 얇은 판금 적용을 위해 설계되었습니다.
• 플런저 핀이 수축 위치에 있을 때 육각 평면이 보이므로 육각 렌치로 쉽게 설치 및 조일 수 있습니다.
• 일반 유형: BOS822 시리즈

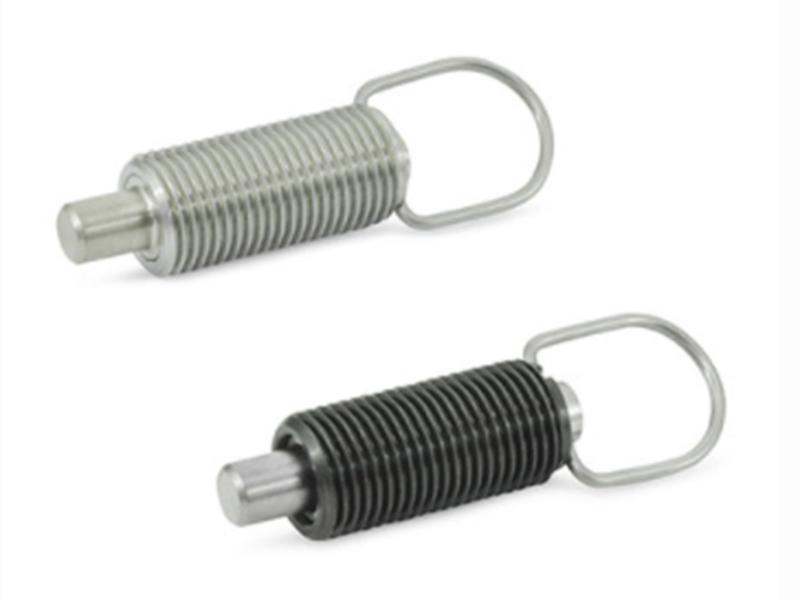

짧은 나사산 인덱싱 플런저

• 이 유형의 인덱싱 플런저는 소형 치수가 특징이며, 특히 나사산 부분이 매우 짧습니다. 따라서 얇은 금속판 설치에 적합합니다.
• 이 유형은 특수한 형상으로 인해 기계 부품의 위치 지정과 조임 모두에 사용할 수 있습니다.
• 노브를 당긴 후 90° 회전하면 플런저 핀 헤드가 잠겨 위치를 유지할 수 있습니다.
• 일반 유형: BOS413, BOS717 시리즈
