Chốt nhả nhanh

Mô tả sản phẩm
Là một loại chốt chính xác, ứng dụng chính của chốt nhả nhanh là để kẹp chặt, định vị, căn chỉnh, điều chỉnh hoặc tháo phụ kiện trên thiết bị.

Viên bi thép gắn trên đầu chốt có thể được điều khiển bằng nút trên tay cầm. Bi sẽ thụt vào khi nhấn nút để chốt nhả nhanh có thể đi qua lỗ của phôi. Ngược lại, bi thép sẽ lộ ra và khóa phôi khi thả nút.

Chốt nhả nhanh có thể được ứng dụng cho nhiều vị trí định vị chính xác cao cũng như kéo và thả vì cả đường kính và chiều dài kẹp của chốt đều được gia công với độ chính xác cao. BOS sẵn lòng và có khả năng báo giá cho bất kỳ biến thể đặc biệt nào ngoài các sản phẩm tiêu chuẩn.

Đặc điểm
  • Các chốt có phạm vi ứng dụng rộng và thường được sản xuất bằng thép không gỉ hoặc thép hợp kim có độ cứng cao. Bạn có thể lựa chọn theo điều kiện vận hành của mình.
  • Với khả năng chống cắt hướng tâm mạnh, chốt nhả nhanh có thể được sử dụng để kết nối các bộ phận chính nhằm đảm bảo an toàn cho thiết bị.
  • Các chốt có độ chính xác cao, đường kính và chiều dài kẹp của chốt có thể đạt tiêu chuẩn dung sai nghiêm ngặt.
  • Chúng tôi cung cấp giá thấp cho bạn. Với hơn 10 năm kinh nghiệm R&D, chúng tôi cải tiến công nghệ để giảm chi phí và nâng cao chất lượng sản phẩm.
  • Với tính linh hoạt tốt, các chốt của chúng tôi với các loại khác nhau như ELESA+GANTER, Jergens, Vlier đã được kiểm chứng theo nhiều tiêu chuẩn quốc tế.
  • Các kiểu dáng được cung cấp bao gồm Tay cầm chữ T, Tay cầm chữ L, Tay cầm nút, Tay cầm vòng, Tay cầm chữ C và Tay cầm chữ Q, bạn có thể chọn theo điều kiện vận hành của mình.

Các tính năng và thông số của các chốt nhả nhanh khác nhau

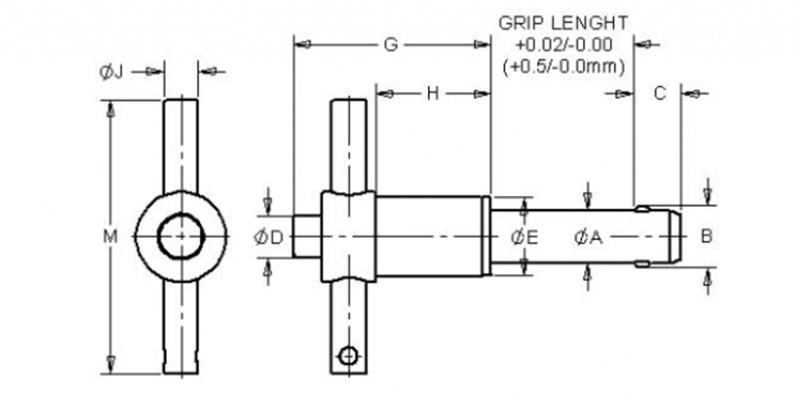

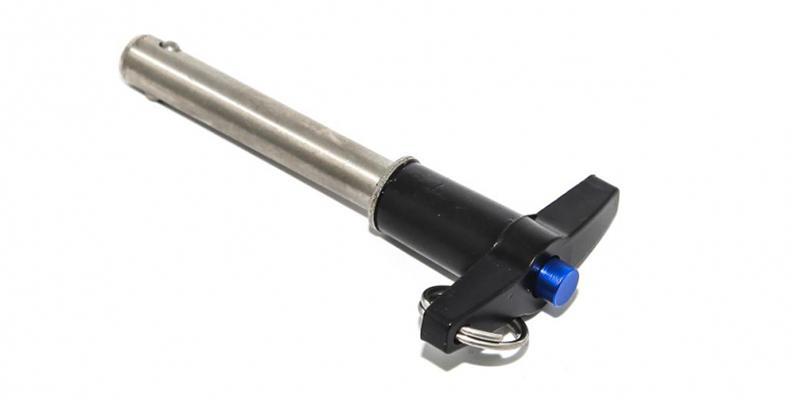

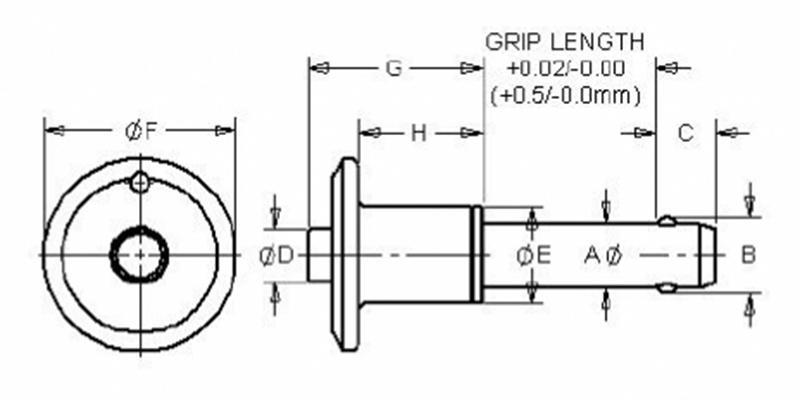

Chốt nhả nhanh tay cầm chữ T có thể kẹp máy ổn định và giúp bạn vận hành dễ dàng.

Kích thước hệ inch
DIN A TỐI THIỂU A TỐI ĐA B C D TỐI THIỂU D TỐI ĐA E TỐI THIỂU E TỐI ĐA F TỐI THIỂU F TỐI ĐA G TỐI ĐA H TỐI THIỂU
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.510 0.625 1.935 2.065 1.450 0.850
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.510 0.625 1.935 2.065 1.450 0.850
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.630 0.800 0.220 2.345 1.600 0.885
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.630 0.800 0.220 2.345 1.600 0.885
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.810 0.940 2.250 3.100 1.700 0.980
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.810 0.940 2.250 3.100 1.700 0.980
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 1.120 1.300 2.750 3.520 2.170 1.310
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.120 1.300 2.750 3.520 2.170 1.310
Kích thước hệ mét
DIN A TỐI THIỂU A TỐI ĐA B C D TỐI THIỂU D TỐI ĐA E TỐI THIỂU E TỐI ĐA F TỐI THIỂU F TỐI ĐA G TỐI ĐA H TỐI THIỂU
5MM 4.92 4.96 5.54 6.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
6MM 5.92 5.96 6.99 7.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
8MM 7.92 7.96 9.42 8.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
10MM 9.92 9.96 11.86 9.0 7.6 9.9 13.0 15.9 49.1 52.5 36.8 21.6
12MM 11.92 11.96 14.45 10.0 7.6 9.9 13.0 15.9 49.1 52.5 36.8 21.6
16MM 15.92 15.96 19.00 14.0 11.4 14.7 20.6 23.9 57.2 78.7 43.2 24.9
20MM 19.92 19.96 24.08 17.0 14.5 17.8 20.6 23.9 57.2 78.7 43.2 24.9
25MM 24.92 24.96 30.94 22.0 19.1 24.1 30.0 33.5 69.9 89.4 55.1 33.3

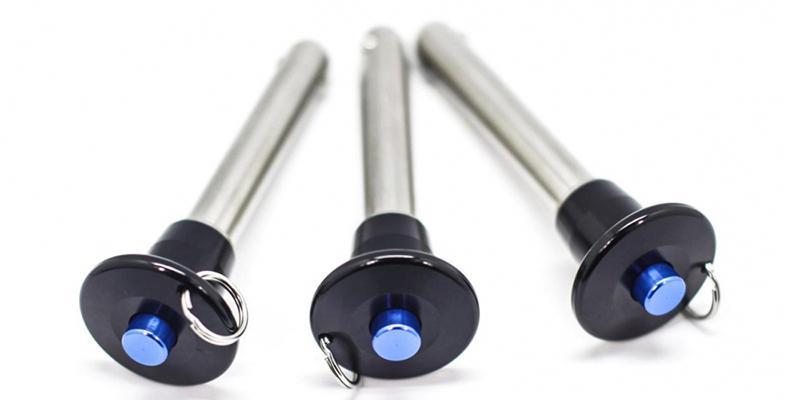

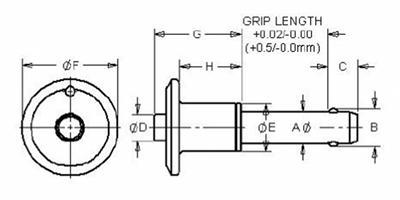

Chốt nhả nhanh tay nắm dạng nút phù hợp để vận hành trong không gian hạn chế.

Kích thước hệ inch
DIN A TỐI THIỂU A TỐI ĐA B C D TỐI THIỂU D TỐI ĐA E TỐI THIỂU E TỐI ĐA F TỐI THIỂU F TỐI ĐA G TỐI ĐA H TỐI THIỂU
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.310 0.440 0.720 0.800 0.830 0.480
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.310 0.440 0.720 0.800 0.890 0.480
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.410 0.490 0.810 1.135 0.930 0.480
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.450 0.570 0.875 1.135 1.040 0.620
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.550 0.625 0.940 1.400 1.160 0.620
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.600 0.725 1.300 1.400 1.190 0.720
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.680 0.760 1.400 1.650 1.410 0.950
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.750 0.865 1.530 1.700 1.500 0.950
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.865 1.000 1.790 1.900 1.680 1.140
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 0.865 1.000 2.120 2.250 1.985 1.270
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.175 1.250 2.120 2.250 2.140 1.490
Kích thước hệ mét
DIN A TỐI THIỂU A TỐI ĐA B C D TỐI THIỂU D TỐI ĐA E TỐI THIỂU E TỐI ĐA F TỐI THIỂU F TỐI ĐA G TỐI ĐA H TỐI THIỂU
5MM 4.92 4.96 5.54 6.0 6.4 7.9 7.9 11.2 18.3 20.3 21.1 12.2
6MM 5.92 5.96 6.99 7.0 6.4 7.9 7.9 11.2 18.3 20.3 22.6 12.2
8MM 7.92 7.96 9.42 8.0 6.4 7.9 10.4 12.4 20.6 28.8 23.6 12.2
10MM 9.92 9.96 11.86 9.0 7.6 9.9 11.4 14.5 22.2 28.8 26.4 15.7
12MM 11.92 11.96 14.45 10.0 7.6 9.9 14.0 15.9 23.9 35.6 29.5 15.7
16MM 15.92 15.96 19.00 14.0 11.4 14.7 19.1 22.0 38.9 43.2 38.1 24.1
20MM 19.92 19.96 24.08 17.0 14.5 17.8 22.0 25.4 45.5 48.3 42.7 29.0
25MM 24.92 24.96 30.94 22.0 19.1 24.1 29.8 31.8 53.8 57.2 54.4 37.8

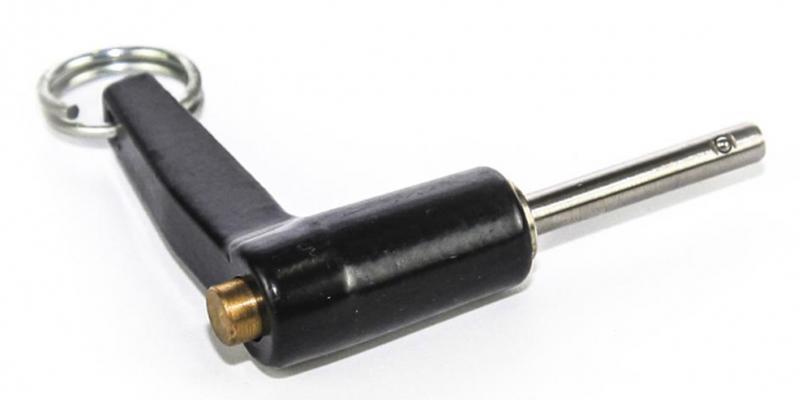

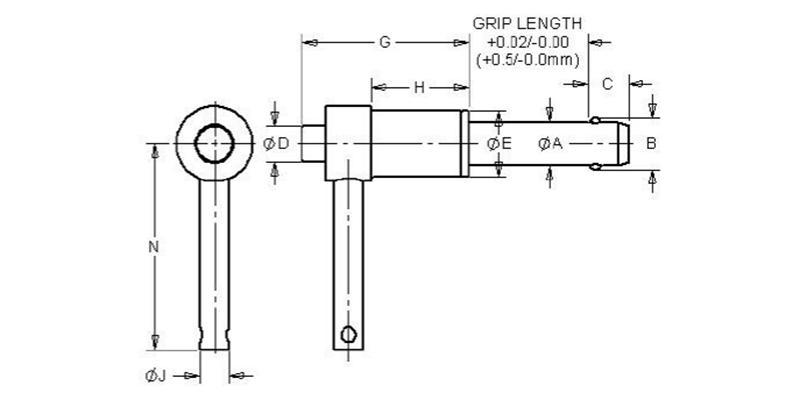

Chốt nhả nhanh tay nắm dạng L phù hợp cho những nơi có góc đặc biệt, đặc biệt là góc vuông, nơi mà chốt tay nắm dạng T không thể hoạt động.

Kích thước hệ inch
DIN A TỐI THIỂU A TỐI ĐA B C D TỐI THIỂU D TỐI ĐA E TỐI THIỂU E TỐI ĐA F TỐI THIỂU F TỐI ĐA G TỐI ĐA H TỐI THIỂU
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.510 0.625 1.945 2.030 1.450 0.850
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.510 0.625 1.945 2.030 1.450 0.850
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.630 0.800 2.230 2.360 1.600 0.850
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.630 0.800 2.230 2.360 1.600 0.850
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.810 0.975 2.385 3.070 1.700 0.905
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.810 1.000 2.465 3.070 1.720 0.980
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 1.120 1.320 2.750 3.700 2.170 1.200
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.180 1.320 2.750 3.700 2.170 1.200
Kích thước hệ mét
DIN A TỐI THIỂU A TỐI ĐA B C D TỐI THIỂU D TỐI ĐA E TỐI THIỂU E TỐI ĐA F TỐI THIỂU F TỐI ĐA G TỐI ĐA H TỐI THIỂU
5MM 4.92 4.96 5.54 6.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
6MM 5.92 5.96 6.99 7.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
8MM 7.92 7.96 9.42 8.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
10MM 9.92 9.96 11.86 9.0 7.6 9.9 13.0 15.9 49.4 51.6 36.8 21.6
12MM 11.92 11.96 14.45 10.0 7.6 9.9 13.0 15.9 49.4 51.6 36.8 21.6
16MM 15.92 15.96 19.00 14.0 11.4 14.7 20.6 24.8 60.6 78.0 43.2 23.0
20MM 19.92 19.96 24.08 17.0 14.5 17.8 20.6 24.8 60.6 78.0 43.2 23.0
25MM 24.92 24.96 30.94 22.0 19.1 24.1 30.0 33.5 69.9 94.0 55.1 30.5

Chốt nhả nhanh tay cầm R phù hợp cho không gian vận hành hạn chế.

Chốt nhả nhanh tay cầm C có thể tránh xảy ra các thao tác vô ý.

Chốt nhả nhanh tay cầm Q, chốt phanh hạng nặng, phù hợp cho các tình huống có yêu cầu cao về khả năng chịu cắt và yêu cầu thấp về lực khóa dọc trục.
