Chốt Định Vị Chính Xác

Mô tả sản phẩm

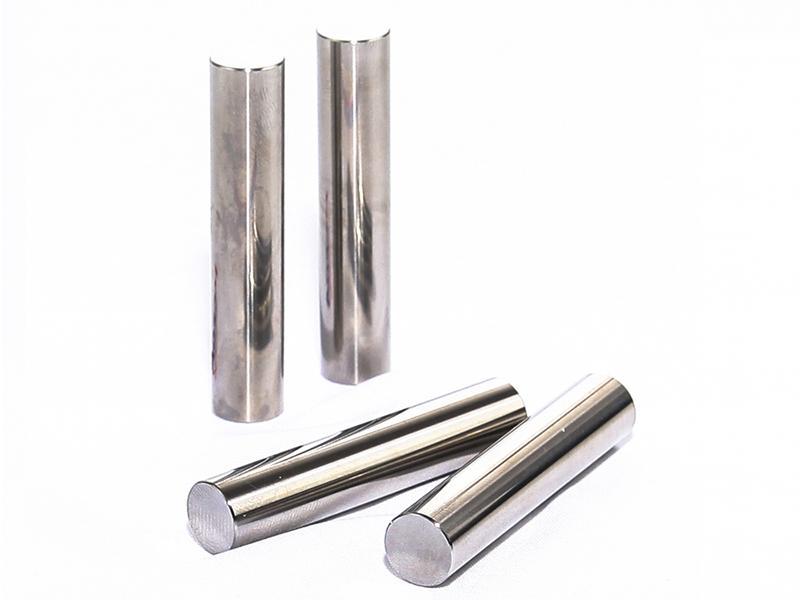

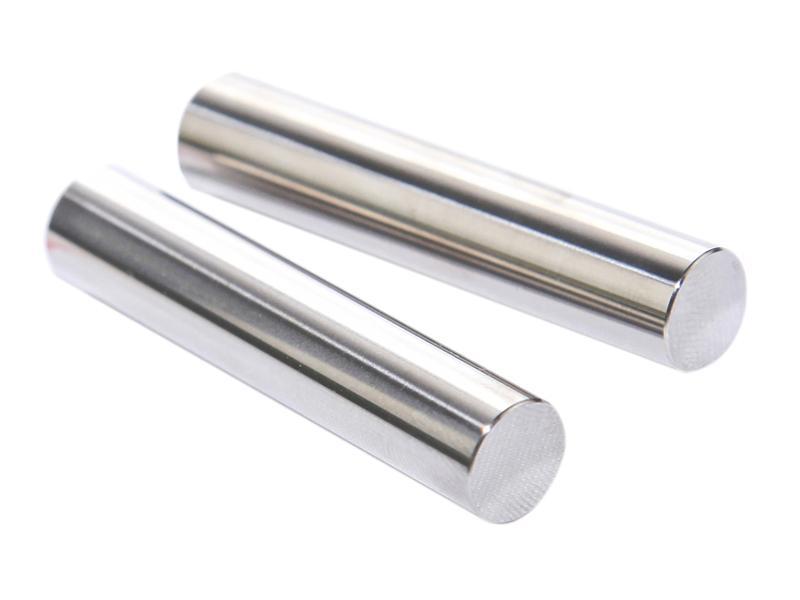

Các chốt định vị chính xác thường được sử dụng để định vị và kết nối vật liệu thô với thép dụng cụ. Nó được đánh bóng để có khả năng chống mài mòn tuyệt vời, và dung sai chính xác có thể đạt tới 0,001mm. Thiết kế đặc biệt của vát mép đầu cũng sẽ giúp đưa chốt vào lỗ.

Chúng tôi cung cấp các chốt định vị chính xác với nhiều kích cỡ và chủng loại. Thông thường, chúng tôi có thể sản xuất các sản phẩm tùy chỉnh theo yêu cầu của bạn trong vòng 8 ngày. Chúng tôi sẽ không yêu cầu thêm chi phí khuôn mẫu và sẽ hoàn thành đơn hàng của bạn, bất kể số lượng là bao nhiêu.

Tính năng
  • Độ chính xác cao
    Các chốt định vị chính xác của chúng tôi đạt tiêu chuẩn MISUMI. Kích thước tối thiểu là 0,1mm và dung sai tối thiểu là 0,001mm. Chúng tôi cũng có thể tùy chỉnh sản phẩm theo yêu cầu của bạn.
  • Độ cứng cao
    Độ cứng của sản phẩm thường là HRC58-62. Tất nhiên, bạn có thể chọn các chốt định vị chính xác khác nhau với độ cứng và vật liệu thô khác nhau bao gồm thép vonfram, gốm và thép không gỉ tùy theo tình hình vận hành của bạn. Tất cả các loại đều có độ dẻo dai cao.
Thông số MS (thanh thẳng)
Chốt Định Vị Chính Xác
Mẫu
L1 L
LOẠI D
MS 1.5 0.4 6 8 10
1.5 0.6 6 8 10
2 1.0 6 8 10 15 20
2.5 6 8 10 15 20 25 30
3 6 8 10 15 20 25 30 35 40
4 1.5 8 10 15 20 25 30 35 40 45 50
5 8 10 15 20 25 30 35 40 45 50
6 2.0 8 10 15 20 25 30 35 40 45 50 55 60
8 2.5 10 15 20 25 30 35 40 45 50 55 60 65 70 80
10 3.0 15 20 25 30 35 40 45 50 55 60 65 70 80
12 3.5 20 25 30 35 40 45 50 55 60 70 80
13 30 40 50 60 70 80
Thông số MSV (độ chính xác cao)
Chốt Định Vị Chính Xác
Mẫu L1 L2 L
LOẠI D
MSV 2 1.0 0.2 6 8 10
3 0.5 8 10 15 20 25 30
4 1.5 10 15 20 25 30
5 10 15 20 25 30
6 2.0 10 15 20 25 30
8 2.5 20 30 40
10 3.0 30 40 50 60
Thông số MSTP (có ren đẩy-kéo)
Chốt Định Vị Chính Xác
Mẫu L1 MxP L D L
LOẠI D
MSTP 5 1.5 3x0.5 6 +0.010 +0-005 10 15 20 25 30
6 2.0 4x0.7 8 10 15 20 25 30 35 40 50
8 5x0.8 15 20 25 30 35 40 45 50 60 70 80
10 2.5 6X1.0 10 15 20 25 30 35 40 45 50 60 70 80
12 20 30 40 50 60 70 80
13 8X1.25 15 40 50 60 70 80
16 3.0 40 50 60 70

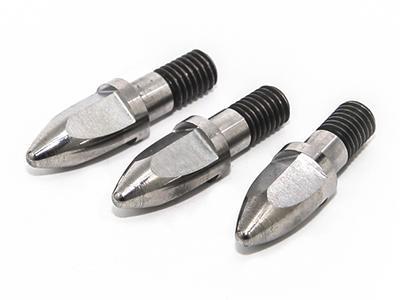

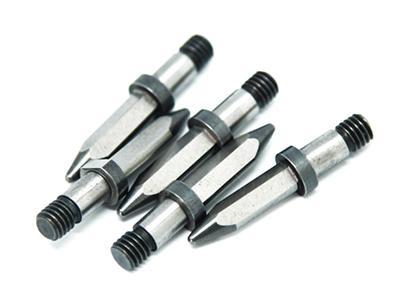

Chốt định vị kẹp
Nó được sử dụng để định vị đồ gá công việc như đồ gá hàn, và thông tin thêm có thể được tìm thấy trong Hình 6 đến 12. Chúng tôi thường sử dụng hai chốt định vị kẹp để giới hạn năm bậc tự do (DOF) của chi tiết trong quá trình hàn.

  • Chốt Định Vị Chính Xác
  • Chốt Định Vị Chính Xác
  • Chốt Định Vị Chính Xác
  • Chốt Định Vị Chính Xác
  • Chốt Định Vị Chính Xác
  • Chốt Định Vị Chính Xác

Ngoài ra, chúng tôi cung cấp chốt định vị tròn và chốt định vị hình kim cương, hai loại này thường được sử dụng cùng nhau. Độ cứng của sản phẩm là 55HRC, và chúng tôi có thể tùy chỉnh chốt định vị với nhiều kích cỡ khác nhau. Bạn được chào đón liên hệ với chúng tôi nếu có bất kỳ câu hỏi nào về loại và giá sản phẩm của chúng tôi.
