Conjunto de Blocos Padrão

Aplicação
  • O bloco padrão pode ser usado para ajustar o torno de precisão e a régua para a usinagem medindo as dimensões das peças.
  • O bloco padrão de alta precisão desempenha um papel importante na inspeção de qualidade.
  • O bloco padrão pode calibrar os instrumentos da organização de testes.
Características
  • Cada conjunto de blocos padrão será acompanhado de um relatório de teste para garantir que tenha 100% de dimensão e tolerância qualificadas.
  • O conjunto de blocos padrão pode ser usado por um longo tempo mesmo sem proteção e manutenção especiais devido à boa resistência à corrosão e ao desgaste.
  • O conjunto de blocos padrão tem boa estabilidade após processamento de superfície de alta precisão, fazendo com que a temperatura tenha pouca influência sobre ele.

O bloco padrão fornecido pela nossa empresa pode ser dividido em 3 tipos de acordo com seus materiais: aço branco, aço tungstênio e cerâmica. O tamanho deles tem uma faixa de 1-100mm. Todos os produtos com exatidão de 0, 1 e 2 são validados pelo padrão EISEN.

Conjunto de Blocos Padrão

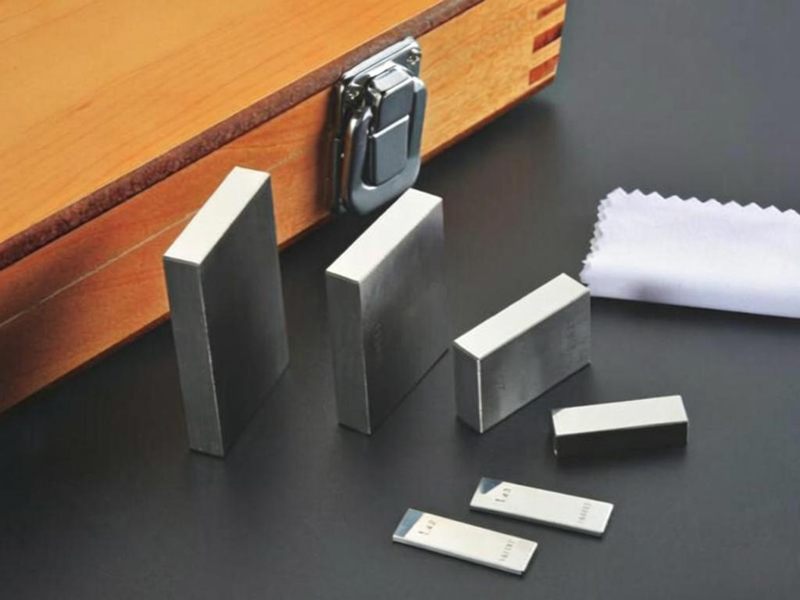

Quanto ao bloco padrão de aço branco, o processo especial de desmagnetização pode garantir a estabilidade da precisão dimensional e dureza de HRC62-64.

Material: Aço Branco
Densidade relativa: 7,8
Dureza: HRC62-64C
Coeficiente de expansão: 11,5

Conjunto de Blocos Padrão

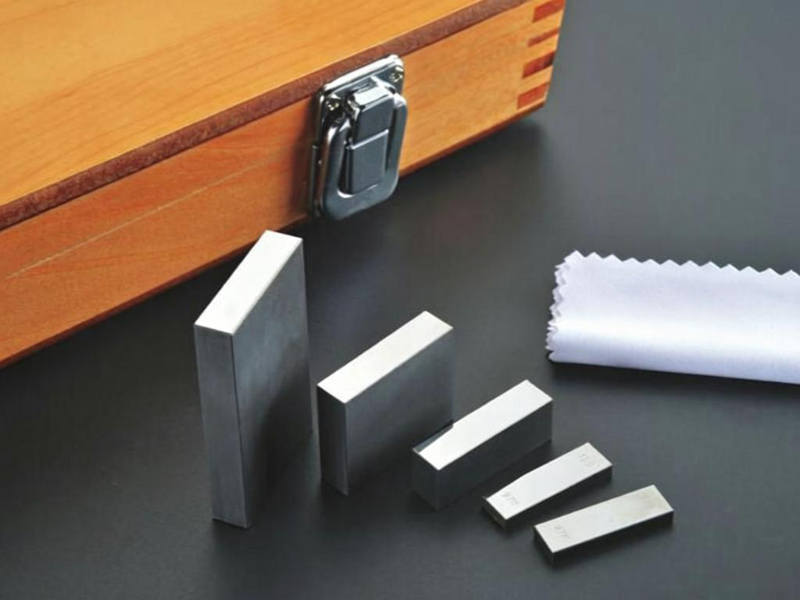

O bloco padrão de aço tungstênio é processado por tecnologia especial para obter maior dureza de HRA91 e resistência ao desgaste. É um produto de alta precisão e pouca deformação.

Material: Aço Tungstênio
Densidade relativa: 15,0
Dureza: HRA91
Coeficiente de expansão: 5,5

Conjunto de Blocos Padrão

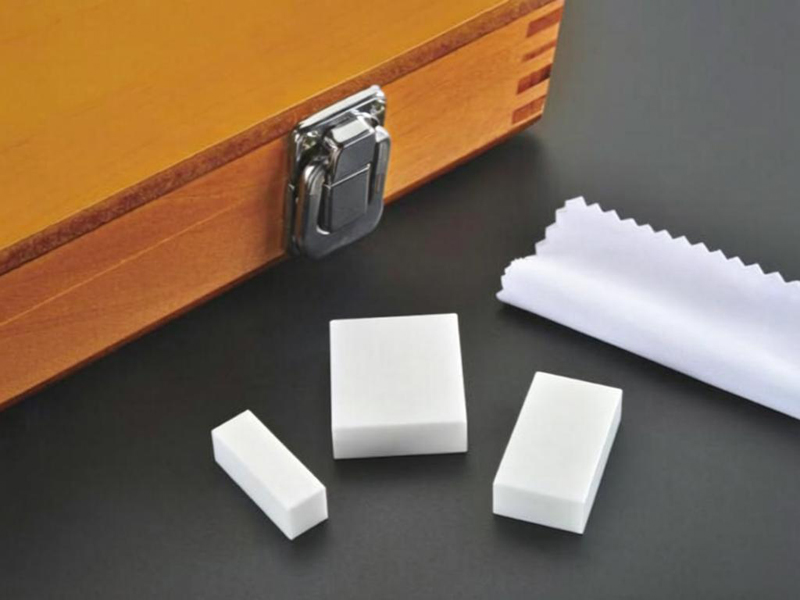

A temperatura tem pouca influência no bloco padrão de cerâmica. Sua alta resistência ao desgaste faz com que tenha uma vida útil mais longa (cinco vezes o material de aço). Pode ser usado em medições de precisão por um longo tempo mesmo sem proteção e manutenção devido à boa resistência à corrosão. Ao mesmo tempo, o material microcristalino especial e o processamento de superfície de alta precisão o tornam estável o suficiente.

Material: Cerâmica
Densidade relativa: 6.0
Dureza: HV1200
Coeficiente de expansão: 11

Parâmetros da classe de precisão
Comprimento nominal Alavanca 0 Alavanca 1 Alavanca 2
Limite de tolerância (±)
0.5-10 0.12 0.20 0.45
10-25 0.14 0.30 0.60
25-50 0.20 0.40 0.80
50-75 0.25 0.50 1.00
75-100 0.30 0.60 1.20
100-150 0.40 0.80 1.60
150-200 0.50 1.00 2.00
200-250 0.60 1.20 2.40
250-300 0.70 1.40 2.80
300-400 0.90 1.80 3.60
400-500 1.10 2.20 4.40
500-600 1.30 2.60 5.00
600-700 1.50 3.00 6.00
700-800 1.70 3.40 6.50
800-900 1.90 3.80 7.50
900-1000 2.00 4.20 8.00

Notas
Padrão de precisão: DIN861-1980(Alemanha) Precisão a 20°C (Mm)
