Ponta de Precisão com Bola de Rubi

Descrição do produto
O stylus usado em MMC de alta precisão é a parte do sistema de medição que faz contato com o componente, causando o deslocamento do mecanismo da sonda. O sinal gerado permite que uma medição seja realizada.

O stylus de precisão inclui a bola e a haste do stylus. De acordo com o padrão RENISHAW, as bolas de stylus BOS são produzidas com os mais altos padrões para garantir máxima rigidez e resistência à corrosão. Seu grau de precisão é 5 e sua esfericidade é de 0,13μm.

Materiais de haste de medição em aço inoxidável, aço tungstênio, cerâmica e carbono estão disponíveis. Além disso, podemos fornecer diferentes tipos conforme sua necessidade. Você pode encontrar essas informações detalhadas no gráfico abaixo.

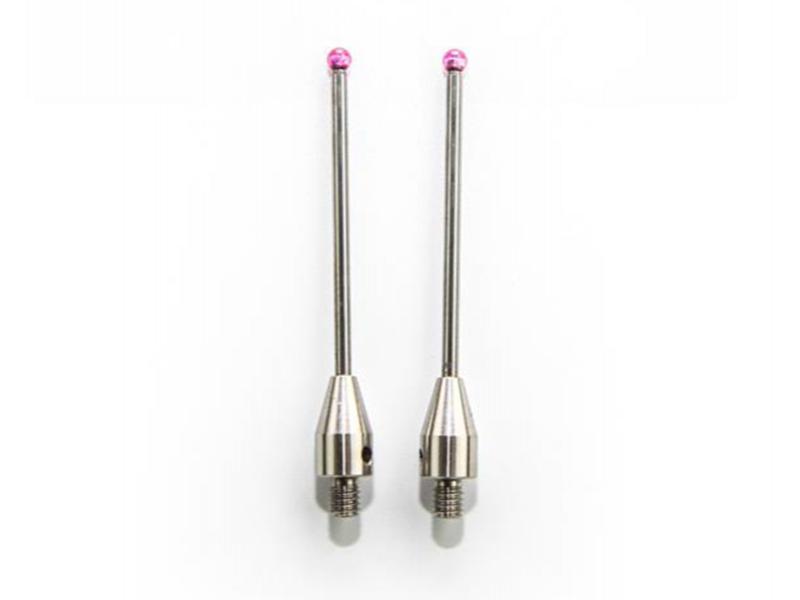

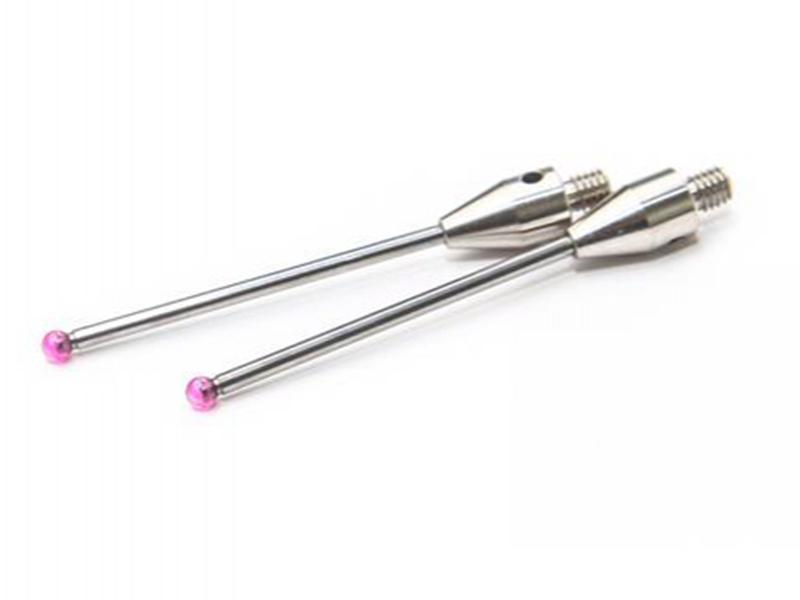

A haste de stylus em aço inoxidável é aplicada ao stylus de 30 mm de comprimento com diâmetro superior a 2 mm.

As hastes de carboneto de tungstênio são mais adequadas para maximizar a rigidez, com diâmetros de haste pequenos necessários para diâmetros de bola de rubi de 1 mm ou menos, ou comprimentos de até 50 mm.

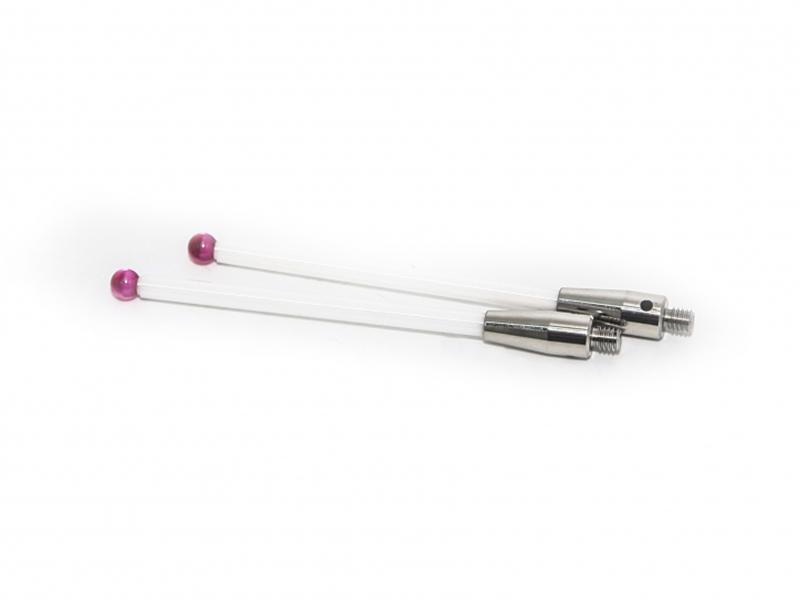

Para bola de rubi com diâmetros maiores que 3 mm e comprimentos acima de 30 mm, as hastes de cerâmica são significativamente mais leves que o carboneto de tungstênio. Stylus com haste de cerâmica também podem oferecer proteção adicional contra colisões à sua sonda, pois a haste se quebrará em uma colisão.

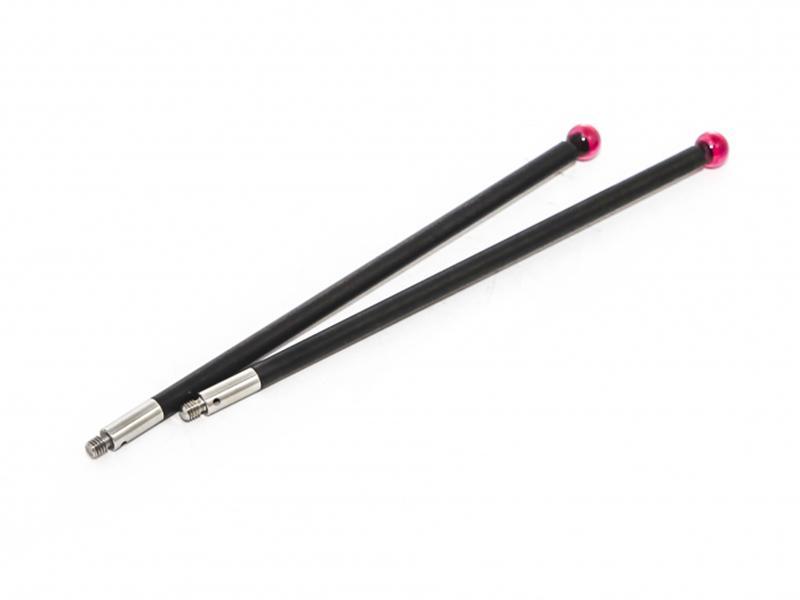

A haste de stylus de carbono é ideal para maximizar a rigidez, proporcionando massa muito baixa para stylus com comprimento superior a 50 mm. É o material de haste ideal para sondas de tecnologia de extensômetros de alta precisão, com excelentes características de amortecimento de vibrações e coeficiente de expansão térmica desprezível.

• A bola do stylus tem alta estabilidade durante o uso. Não há queda.
• A bola de stylus suíça de grau 5 se aproxima do mais alto padrão, igual ao da RENISHAW.
• Otimizamos a rigidez da haste do stylus adotando diferentes materiais para diferentes stylus.
