Pino de Cavilha de Precisão

Descrição dos produtos

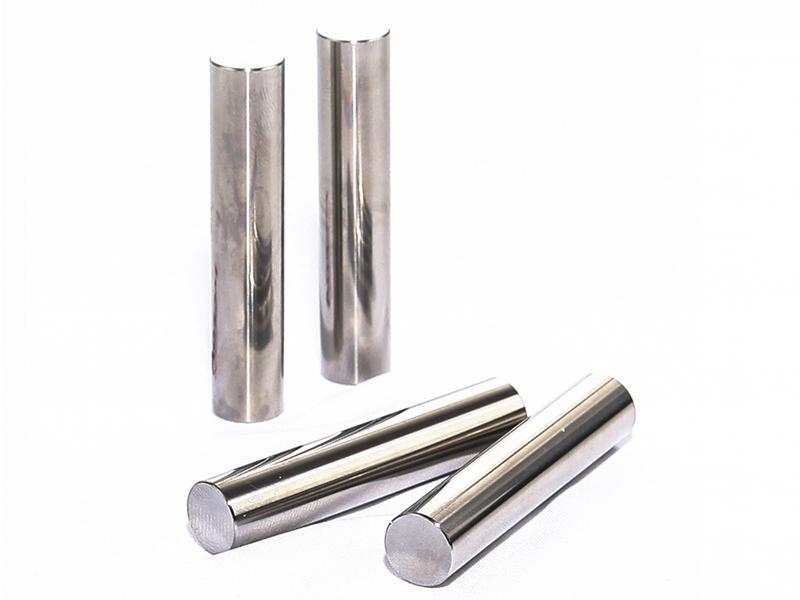

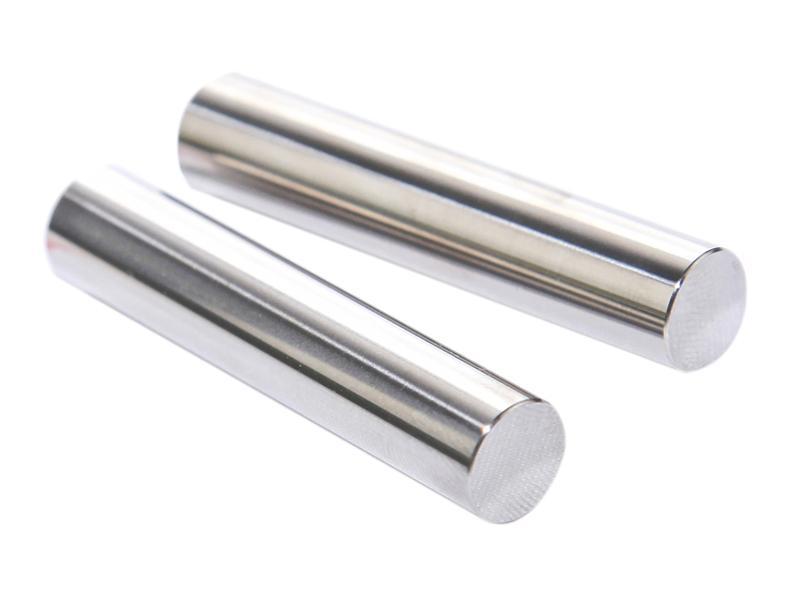

Os pinos de guia de precisão são geralmente usados para a localização e conexão de matéria-prima a um aço ferramenta. Eles são polidos para oferecer excelente resistência ao desgaste, e a tolerância de precisão pode chegar a 0,001mm. O design especial do chanfro na extremidade também ajuda a inserir o pino no furo.

Fornecemos pinos de guia de precisão em uma ampla variedade de tamanhos e tipos. Geralmente, podemos produzir produtos personalizados de acordo com suas necessidades em até 8 dias. Não cobraremos custos adicionais de molde e atenderemos seu pedido, independentemente da quantidade.

Características
  • Alta precisão
    Nossos pinos de guia de precisão atendem aos padrões MISUMI. O tamanho mínimo é de 0,1mm e a tolerância mínima é de 0,001mm. Também podemos personalizar produtos de acordo com suas necessidades.
  • Alta dureza
    A dureza dos produtos é geralmente HRC58-62. Claro, você pode escolher diferentes pinos de guia de precisão com diferentes durezas e matérias-primas, incluindo aço tungstênio, cerâmica e aço inoxidável, de acordo com suas condições de operação. Todos os tipos apresentam alta tenacidade.
Parâmetros MS (haste reta)
Pino de Cavilha de Precisão
Modelo
L1 L
TIPO D
MS 1.5 0.4 6 8 10
1.5 0.6 6 8 10
2 1.0 6 8 10 15 20
2.5 6 8 10 15 20 25 30
3 6 8 10 15 20 25 30 35 40
4 1.5 8 10 15 20 25 30 35 40 45 50
5 8 10 15 20 25 30 35 40 45 50
6 2.0 8 10 15 20 25 30 35 40 45 50 55 60
8 2.5 10 15 20 25 30 35 40 45 50 55 60 65 70 80
10 3.0 15 20 25 30 35 40 45 50 55 60 65 70 80
12 3.5 20 25 30 35 40 45 50 55 60 70 80
13 30 40 50 60 70 80
Parâmetros MSV (alta precisão)
Pino de Cavilha de Precisão
Modelo L1 L2 L
TIPO D
MSV 2 1.0 0.2 6 8 10
3 0.5 8 10 15 20 25 30
4 1.5 10 15 20 25 30
5 10 15 20 25 30
6 2.0 10 15 20 25 30
8 2.5 20 30 40
10 3.0 30 40 50 60
Parâmetros MSTP (com rosca de empurrar-puxar)
Pino de Cavilha de Precisão
Modelo L1 MxP L D L
TIPO D
MSTP 5 1.5 3x0.5 6 +0.010 +0-005 10 15 20 25 30
6 2.0 4x0.7 8 10 15 20 25 30 35 40 50
8 5x0.8 15 20 25 30 35 40 45 50 60 70 80
10 2.5 6X1.0 10 15 20 25 30 35 40 45 50 60 70 80
12 20 30 40 50 60 70 80
13 8X1.25 15 40 50 60 70 80
16 3.0 40 50 60 70

Pino de guia de fixação
É usado para localizar o dispositivo de trabalho, como dispositivos de soldagem, e mais informações podem ser encontradas nas Figuras 6 a 12. Normalmente, usamos dois pinos de guia de fixação para limitar os cinco GDLs do componente na operação de soldagem.

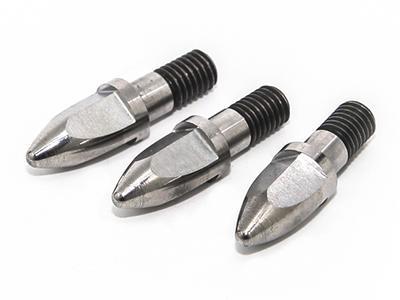

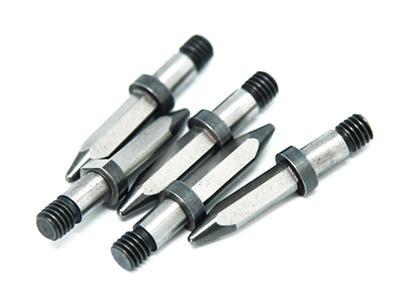

  • Pino de Cavilha de Precisão
  • Pino de Cavilha de Precisão
  • Pino de Cavilha de Precisão
  • Pino de Cavilha de Precisão
  • Pino de Cavilha de Precisão
  • Pino de Cavilha de Precisão

Além disso, fornecemos pinos de guia redondos e diamantados, sendo esses dois tipos frequentemente usados juntos. A dureza dos produtos é de 55 HRC, e podemos personalizar pinos de guia com vários tamanhos. Fique à vontade para nos contatar se tiver alguma dúvida sobre o tipo e o preço de nossos produtos.
