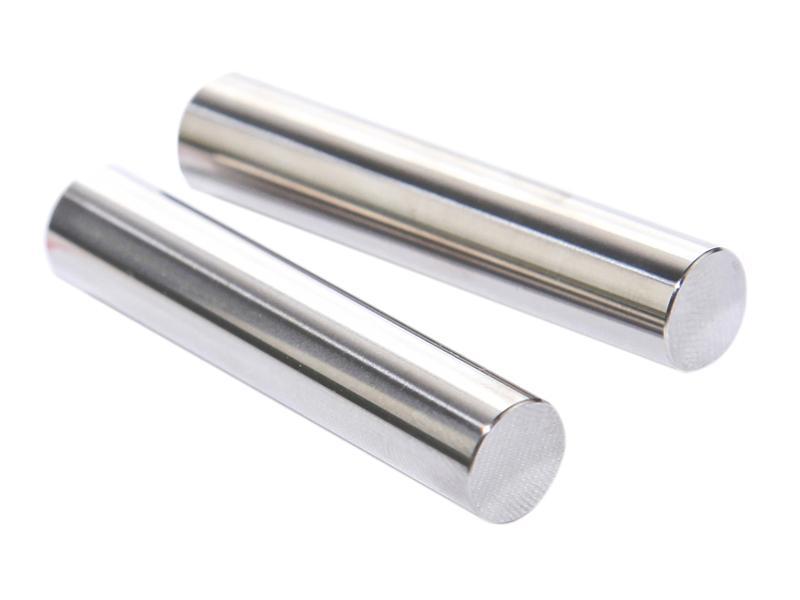

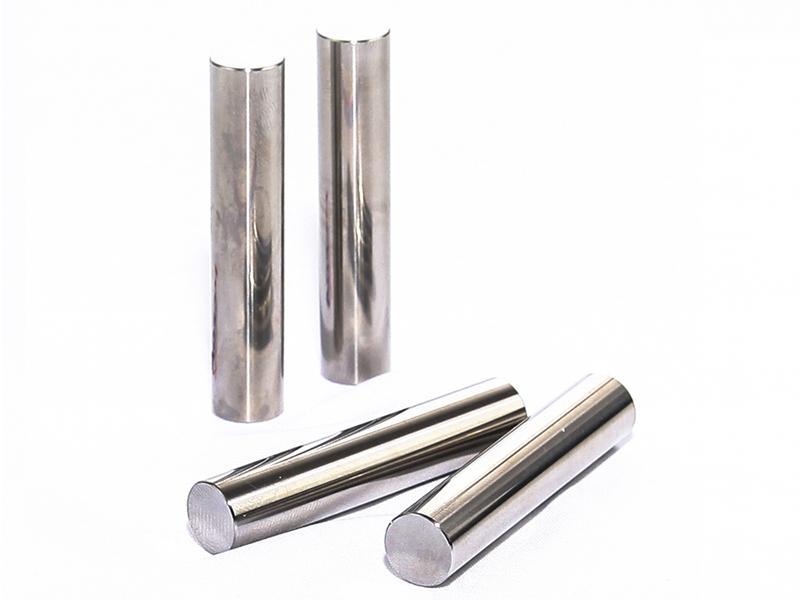

Hassas Kılavuz Pimi

Ürün açıklaması
Hassas pimler genellikle ham malzemenin takım çeliğine konumlandırılması ve bağlanması için kullanılır. Mükemmel aşınma direnci sağlamak için parlatılır ve hassas tolerans 0,001 mm'ye kadar ulaşabilir. Uçtaki pah kırmanın özel tasarımı, pimin deliğe yerleştirilmesine de yardımcı olur.

Geniş bir boyut ve tip yelpazesinde hassas pimler sunuyoruz. Genellikle, taleplerinize göre özelleştirilmiş ürünleri 8 gün içinde üretebiliriz. Ek kalıp maliyeti talep etmeyiz ve miktar ne olursa olsun siparişinizi yerine getiririz.

Özellikler
  • Yüksek hassasiyet
    Hassas pimlerimiz MISUMI standartlarına uygundur. Minimum boyut 0,1 mm ve minimum tolerans 0,001 mm'dir. Ayrıca taleplerinize göre ürünleri özelleştirebiliriz.
  • Yüksek sertlik
    Ürünlerin sertliği genellikle HRC58-62'dir. Elbette, çalışma koşullarınıza göre farklı sertlik ve hammaddelere (tungsten çelik, seramik ve paslanmaz çelik dahil) sahip farklı hassas pimleri seçebilirsiniz. Tüm tipler yüksek tokluk özelliğine sahiptir.
MS (düz çubuk) parametreleri
Hassas Kılavuz Pimi
Model
L1 L
TİP D
MS 1.5 0.4 6 8 10
1.5 0.6 6 8 10
2 1.0 6 8 10 15 20
2.5 6 8 10 15 20 25 30
3 6 8 10 15 20 25 30 35 40
4 1.5 8 10 15 20 25 30 35 40 45 50
5 8 10 15 20 25 30 35 40 45 50
6 2.0 8 10 15 20 25 30 35 40 45 50 55 60
8 2.5 10 15 20 25 30 35 40 45 50 55 60 65 70 80
10 3.0 15 20 25 30 35 40 45 50 55 60 65 70 80
12 3.5 20 25 30 35 40 45 50 55 60 70 80
13 30 40 50 60 70 80
MSV (yüksek hassasiyet) parametreleri
Hassas Kılavuz Pimi
Model L1 L2 L
TİP D
MSV 2 1.0 0.2 6 8 10
3 0.5 8 10 15 20 25 30
4 1.5 10 15 20 25 30
5 10 15 20 25 30
6 2.0 10 15 20 25 30
8 2.5 20 30 40
10 3.0 30 40 50 60
MSTP (it-çek dişli) parametreleri
Hassas Kılavuz Pimi
Model L1 MxP L D L
TİP D
MSTP 5 1.5 3x0.5 6 +0.010 +0-005 10 15 20 25 30
6 2.0 4x0.7 8 10 15 20 25 30 35 40 50
8 5x0.8 15 20 25 30 35 40 45 50 60 70 80
10 2.5 6X1.0 10 15 20 25 30 35 40 45 50 60 70 80
12 20 30 40 50 60 70 80
13 8X1.25 15 40 50 60 70 80
16 3.0 40 50 60 70

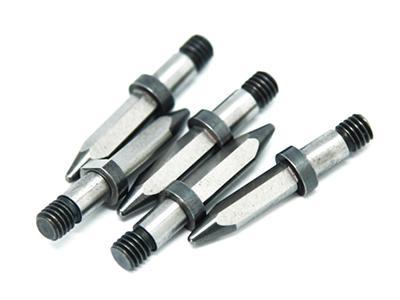

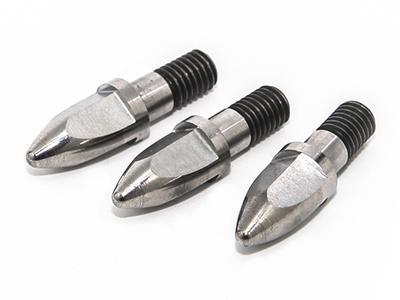

Sıkma pimi
Kaynak fikstürleri gibi iş fikstürlerini konumlandırmak için kullanılır ve daha fazla bilgi Şekil 6 ila 12'de bulunabilir. Kaynak işleminde bileşenin beş serbestlik derecesini sınırlamak için tipik olarak iki sıkma pimi kullanırız.

  • Hassas Kılavuz Pimi
  • Hassas Kılavuz Pimi
  • Hassas Kılavuz Pimi
  • Hassas Kılavuz Pimi
  • Hassas Kılavuz Pimi
  • Hassas Kılavuz Pimi

Ayrıca, size yuvarlak ve elmas pimler sunuyoruz; bu iki tip genellikle birlikte kullanılır. Ürünlerin sertliği 55HRC'dir ve çeşitli boyutlarda pimleri özelleştirebiliriz. Ürünlerimizin türü ve fiyatı hakkında herhangi bir sorunuz varsa bizimle iletişime geçmekten çekinmeyin.
