Ensemble de blocs de jauge

Application
  • La cale étalon peut être utilisée pour régler le tour de précision et la règle pour l'usinage en mesurant les dimensions des pièces.
  • La cale étalon de haute précision joue un rôle important dans l'inspection qualité.
  • La cale étalon peut vérifier les instruments d'un organisme de test.
Caractéristiques
  • Chaque jeu de cales étalons est accompagné d'un rapport de test pour garantir qu'il possède des dimensions et une tolérance 100 % conformes.
  • Le jeu de cales étalons peut être utilisé longtemps même sans protection ni entretien spéciaux grâce à sa bonne résistance à la corrosion et à l'usure.
  • Le jeu de cales étalons présente une bonne stabilité après un traitement de surface de haute précision, ce qui fait que la température a peu d'influence sur lui.

Les cales étalons fournies par notre entreprise peuvent être divisées en 3 types selon leurs matériaux : acier blanc, acier au tungstène et céramique. Leurs dimensions varient de 1 à 100 mm. Tous les produits avec une précision de 0, 1 et 2 sont validés selon la norme EISEN.

Ensemble de blocs de jauge

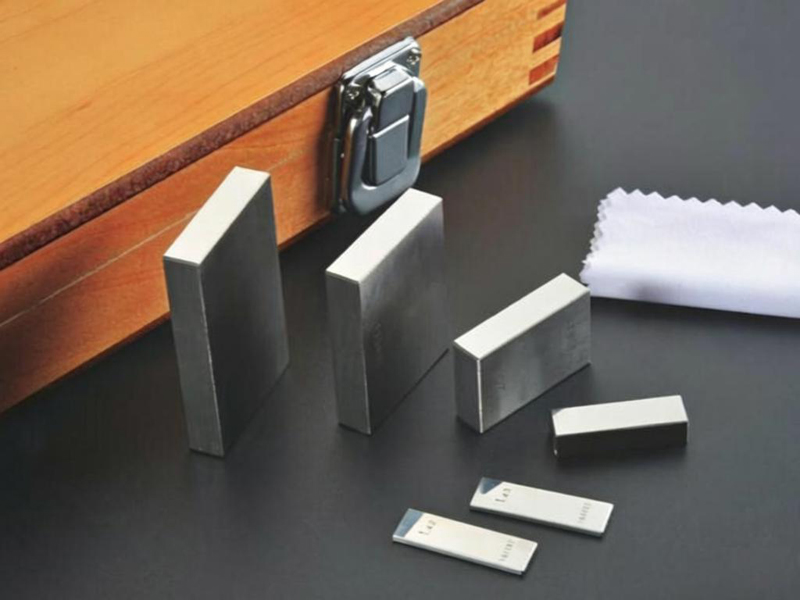

En ce qui concerne la cale étalon en acier blanc, le processus de démagnétisation spécial assure la stabilité de la précision dimensionnelle et une dureté de HRC62-64.

Matériau : Acier blanc
Densité relative : 7,8
Dureté : HRC62-64C
Coefficient de dilatation : 11,5

Ensemble de blocs de jauge

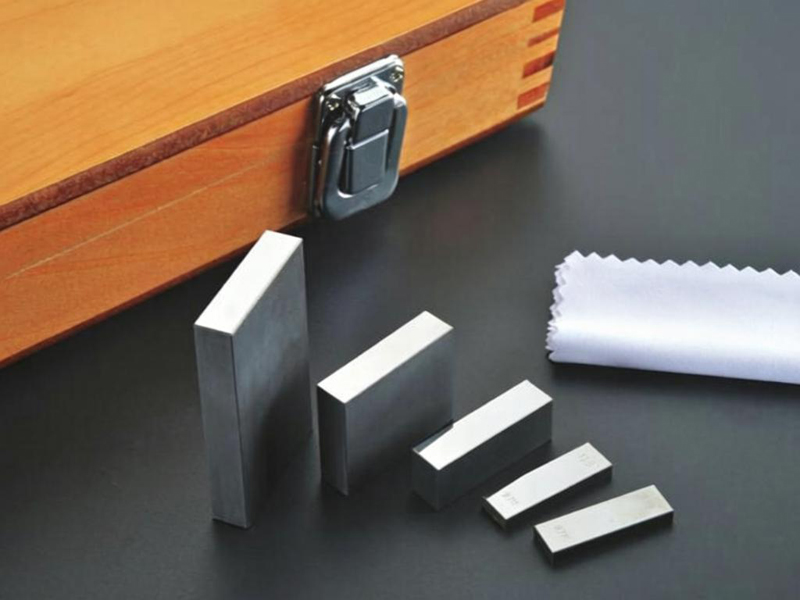

La cale étalon en acier au tungstène est traitée par une technologie spéciale pour obtenir une dureté plus élevée de HRA91 et une meilleure résistance à l'usure. C'est un produit de haute précision avec peu de déformation.

Matériau : Acier au tungstène
Densité relative : 15,0
Dureté : HRA91
Coefficient de dilatation : 5,5

Ensemble de blocs de jauge

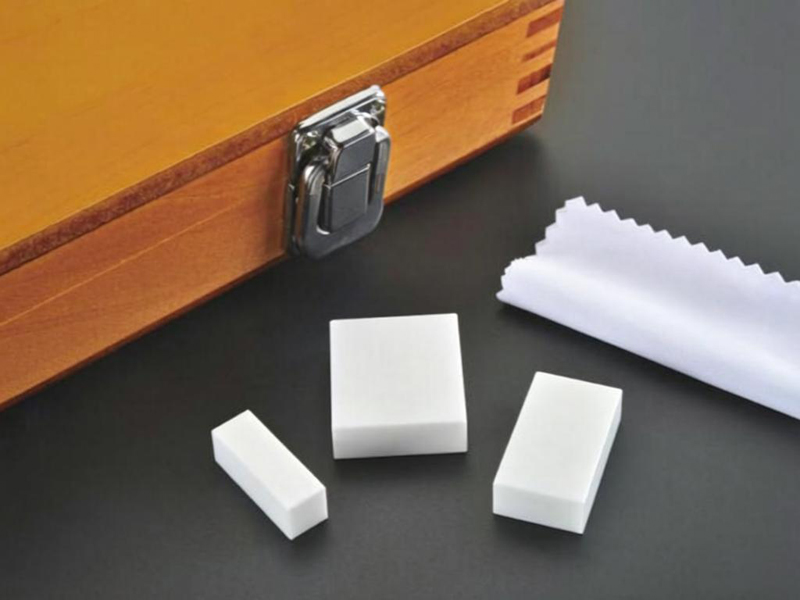

La température a peu d'influence sur la cale étalon en céramique. Sa haute résistance à l'usure lui confère une durée de vie plus longue (cinq fois celle de l'acier). Elle peut être utilisée pour des mesures de précision pendant longtemps même sans protection ni entretien grâce à sa bonne résistance à la corrosion. Parallèlement, le matériau microcristallin spécial et le traitement de surface de haute précision la rendent suffisamment stable.

Matériau : Céramique
Densité relative : 6,0
Dureté : HV1200
Coefficient de dilatation : 11

Paramètres de classe de précision
Longueur nominale Levier 0 Levier 1 Levier 2
Limite de tolérance (±)
0.5-10 0.12 0.20 0.45
10-25 0.14 0.30 0.60
25-50 0.20 0.40 0.80
50-75 0.25 0.50 1.00
75-100 0.30 0.60 1.20
100-150 0.40 0.80 1.60
150-200 0.50 1.00 2.00
200-250 0.60 1.20 2.40
250-300 0.70 1.40 2.80
300-400 0.90 1.80 3.60
400-500 1.10 2.20 4.40
500-600 1.30 2.60 5.00
600-700 1.50 3.00 6.00
700-800 1.70 3.40 6.50
800-900 1.90 3.80 7.50
900-1000 2.00 4.20 8.00

Remarques
Norme de précision : DIN861-1980 (Allemagne) Précision à 20 °C (mm)
