Goupille de précision

Description des produits

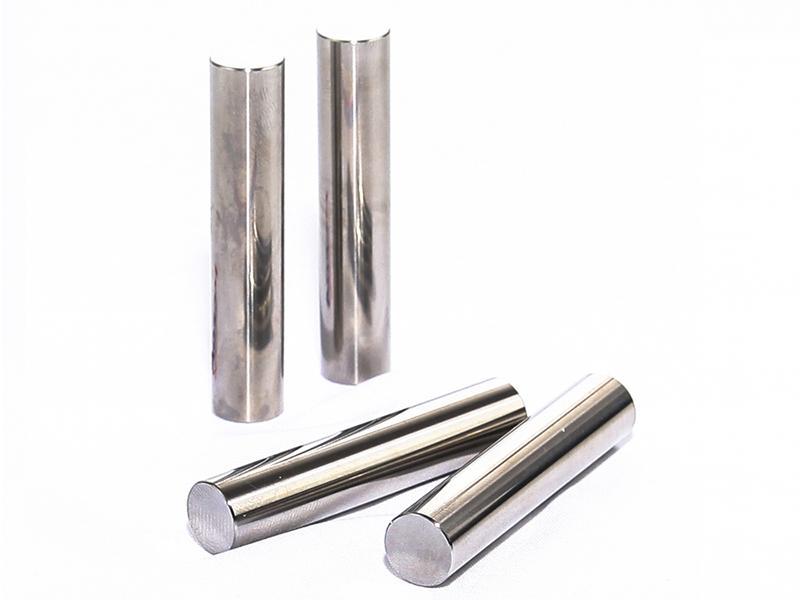

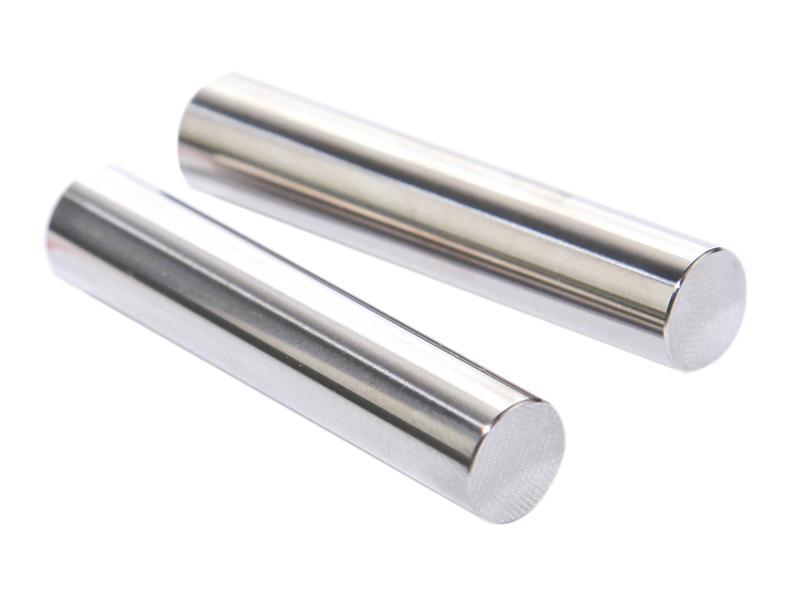

Les tiges de positionnement de précision sont généralement utilisées pour le positionnement et la connexion de la matière première à un acier à outils. Elles sont polies pour offrir une excellente résistance à l'usure, et la tolérance de précision peut atteindre 0,001 mm. La conception spéciale du chanfrein d'extrémité facilite également l'insertion de la tige dans le trou.

Nous fournissons des tiges de positionnement de précision dans une large gamme de tailles et de types. Généralement, nous pouvons produire les produits personnalisés selon vos besoins sous 8 jours. Nous ne demanderons aucun coût de moule supplémentaire et exécuterons votre commande, quelle que soit la quantité.

Caractéristiques
  • Haute précision
    Nos tiges de positionnement de précision sont conformes aux normes MISUMI. La taille minimale est de 0,1 mm et la tolérance minimale est de 0,001 mm. Nous pouvons également personnaliser les produits selon vos besoins.
  • Haute dureté
    La dureté des produits est généralement HRC58-62. Bien sûr, vous pouvez choisir différentes tiges de positionnement de précision avec différentes duretés et matières premières, y compris l'acier au tungstène, la céramique et l'acier inoxydable, en fonction de vos situations d'utilisation. Tous les types présentent une ténacité élevée.
Paramètres MS (tige droite)
Goupille de précision
Modèle
L1 L
TYPE D
MS 1.5 0.4 6 8 10
1.5 0.6 6 8 10
2 1.0 6 8 10 15 20
2.5 6 8 10 15 20 25 30
3 6 8 10 15 20 25 30 35 40
4 1.5 8 10 15 20 25 30 35 40 45 50
5 8 10 15 20 25 30 35 40 45 50
6 2.0 8 10 15 20 25 30 35 40 45 50 55 60
8 2.5 10 15 20 25 30 35 40 45 50 55 60 65 70 80
10 3.0 15 20 25 30 35 40 45 50 55 60 65 70 80
12 3.5 20 25 30 35 40 45 50 55 60 70 80
13 30 40 50 60 70 80
Paramètres MSV (haute précision)
Goupille de précision
Modèle L1 L2 L
TYPE D
MSV 2 1.0 0.2 6 8 10
3 0.5 8 10 15 20 25 30
4 1.5 10 15 20 25 30
5 10 15 20 25 30
6 2.0 10 15 20 25 30
8 2.5 20 30 40
10 3.0 30 40 50 60
Paramètres MSTP (avec filetage pousser-tirer)
Goupille de précision
Modèle L1 MxP L D L
TYPE D
MSTP 5 1.5 3x0.5 6 +0.010 +0-005 10 15 20 25 30
6 2.0 4x0.7 8 10 15 20 25 30 35 40 50
8 5x0.8 15 20 25 30 35 40 45 50 60 70 80
10 2.5 6X1.0 10 15 20 25 30 35 40 45 50 60 70 80
12 20 30 40 50 60 70 80
13 8X1.25 15 40 50 60 70 80
16 3.0 40 50 60 70

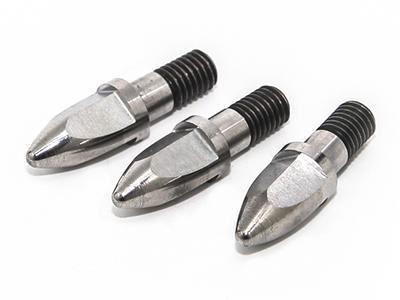

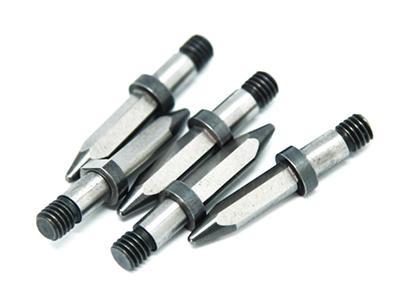

Tige de positionnement de serrage
Elle est utilisée pour positionner le montage de travail tel que les montages de soudage, et plus d'informations peuvent être trouvées dans les figures 6 à 12. Nous utilisons généralement deux tiges de positionnement de serrage pour limiter les cinq degrés de liberté du composant lors de l'opération de soudage.

  • Goupille de précision
  • Goupille de précision
  • Goupille de précision
  • Goupille de précision
  • Goupille de précision
  • Goupille de précision

De plus, nous vous proposons des tiges de positionnement rondes et en losange, ces deux types étant souvent utilisés ensemble. La dureté des produits est de 55HRC, et nous pouvons personnaliser des tiges de positionnement de différentes tailles. N'hésitez pas à nous contacter si vous avez des questions sur le type et le prix de nos produits.
