Stylet de précision à bille de rubis

Stylet de précision à bille rubis
Description du produit

Le stylet utilisé sur les machines à mesurer tridimensionnelles de haute précision est la partie du système de mesure qui entre en contact avec la pièce, provoquant le déplacement du mécanisme du palpeur. Le signal généré permet de prendre une mesure.

Les stylets de précision comprennent la bille et la tige du stylet. Selon la norme RENISHAW, les billes de stylet BOS sont produites selon les normes les plus élevées pour garantir une rigidité et une résistance à la corrosion maximales. Son degré de précision est de 5 et sa rondeur est de 0,13 μm.

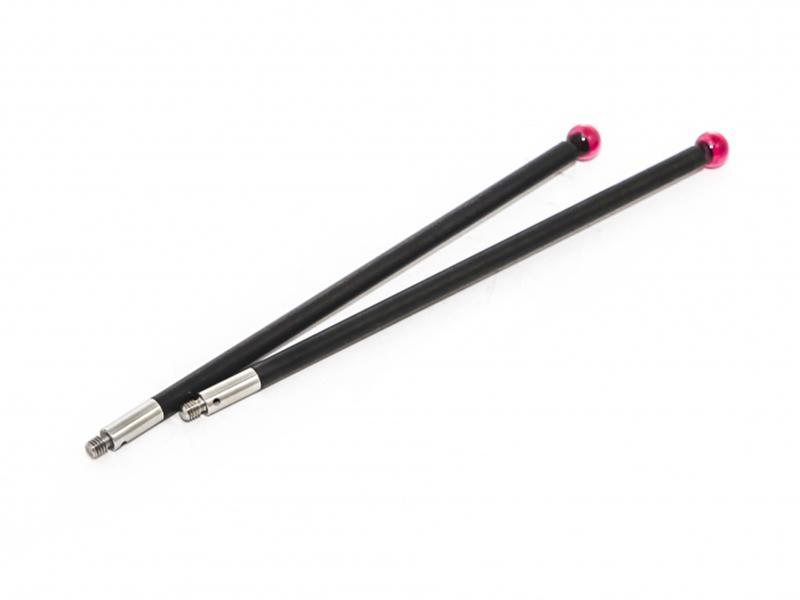

Des matériaux de tige de mesure en inox, acier au tungstène, céramique et carbone sont disponibles. De plus, nous pouvons fournir différents types selon vos besoins. Vous trouverez ces informations détaillées dans le graphique ci-dessous.

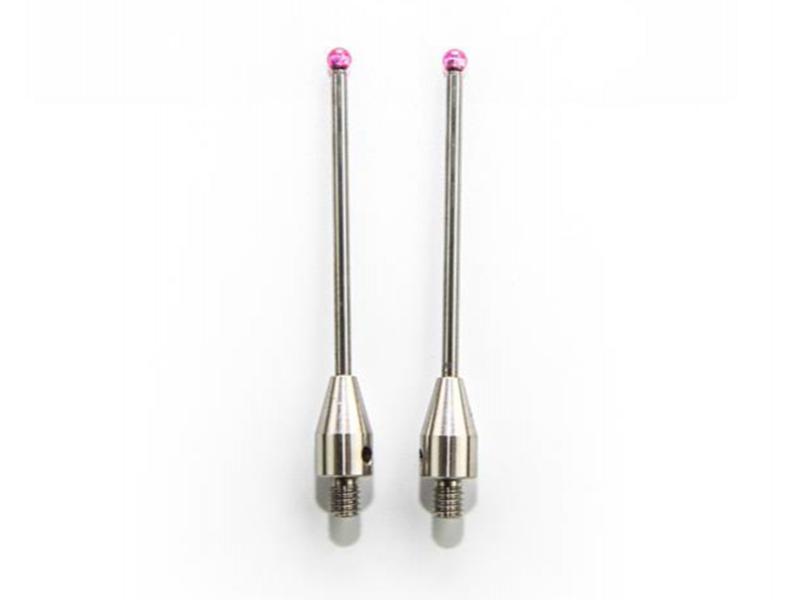

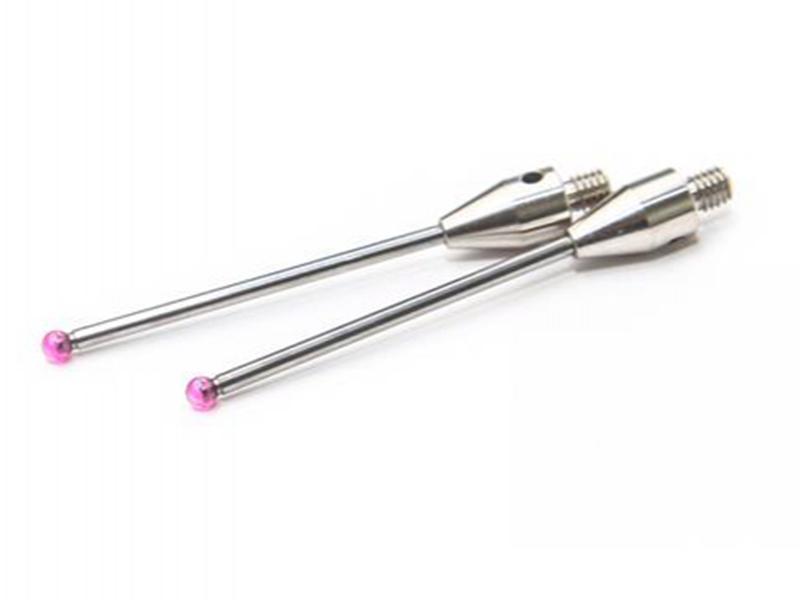

La tige de stylet en inox est appliquée au stylet de 30 mm de long avec un diamètre supérieur à 2 mm.

Les tiges en carbure de tungstène sont les meilleures pour maximiser la rigidité avec de petits diamètres de tige requis pour les billes rubis de 1 mm et moins, ou des longueurs allant jusqu'à 50 mm.

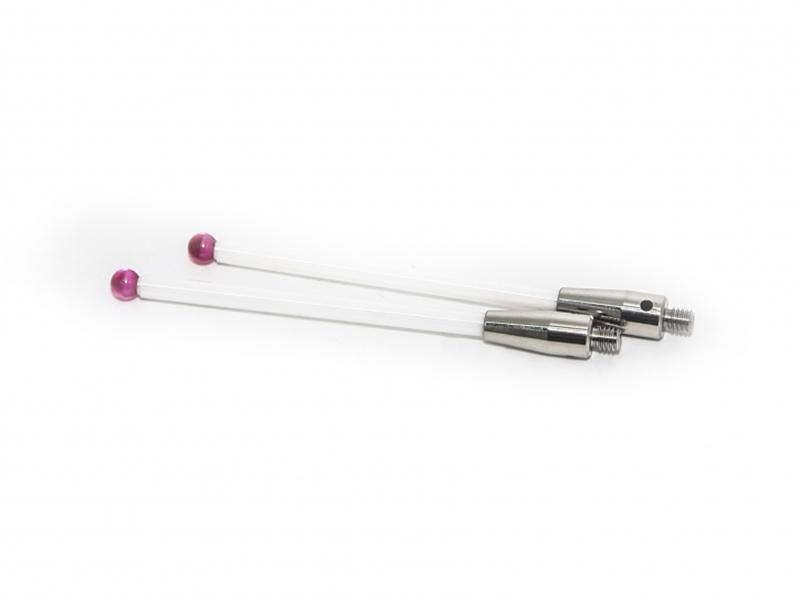

Pour les billes rubis de diamètre supérieur à 3 mm et les longueurs supérieures à 30 mm, les tiges en céramique sont nettement plus légères que le carbure de tungstène. Les stylets à tige en céramique peuvent également offrir une protection supplémentaire contre les collisions à votre palpeur, car la tige se brise lors d'un choc.

• Caractéristiques
• La bille du stylet offre une grande stabilité lors de l'utilisation. Aucune chute ne se produit.
• La bille de stylet suisse de grade 5 approche la norme la plus élevée, identique à celle de RENISHAW.
