Goupille à dégagement rapide

Description du produit
En tant que type de fixation de précision, la principale application des goupilles à dégagement rapide est de fixer, localiser, aligner, ajuster ou retirer des accessoires sur l'équipement.

La bille en acier montée sur la tête de la goupille peut être contrôlée par le bouton sur la poignée. La bille se rétracte lorsque l'on appuie sur le bouton, de sorte que la goupille à dégagement rapide puisse traverser le trou de la pièce. Inversement, la bille en acier sort et verrouille la pièce lorsque le bouton est relâché.

La goupille à dégagement rapide peut être appliquée à divers positionnements de haute précision et à des opérations de traction et de libération, car le diamètre et la longueur de serrage de la goupille sont usinés avec une haute précision. BOS est disposé et capable de proposer des devis pour toutes variations spéciales au-delà de l'offre standard.

Caractéristiques
  • Les goupilles ont une large gamme d'applications et sont généralement fabriquées en acier inoxydable ou en acier allié à haute dureté. Vous pouvez choisir en fonction de vos conditions d'exploitation.
  • Grâce à une forte résistance anti-cisaillement radiale, les goupilles à dégagement rapide peuvent être utilisées pour connecter les pièces clés afin de garantir la sécurité de l'équipement.
  • Les goupilles ont une haute précision ; le diamètre et la longueur de serrage des goupilles peuvent atteindre des normes de tolérance strictes.
  • Un prix bas vous est proposé. Avec plus de 10 ans d'expérience en R&D, nous améliorons notre technologie pour réduire les coûts et améliorer la qualité des produits.
  • Avec une bonne polyvalence, nos goupilles de différents types comme ELESA+GANTER, Jergens, Vlier sont validées par diverses normes internationales.
  • Les styles proposés incluent poignée en T, poignée en L, poignée à bouton, poignée en anneau, poignée en C et poignée en Q, vous pouvez les choisir en fonction de vos conditions d'exploitation.

Les caractéristiques et paramètres des différentes goupilles à dégagement rapide

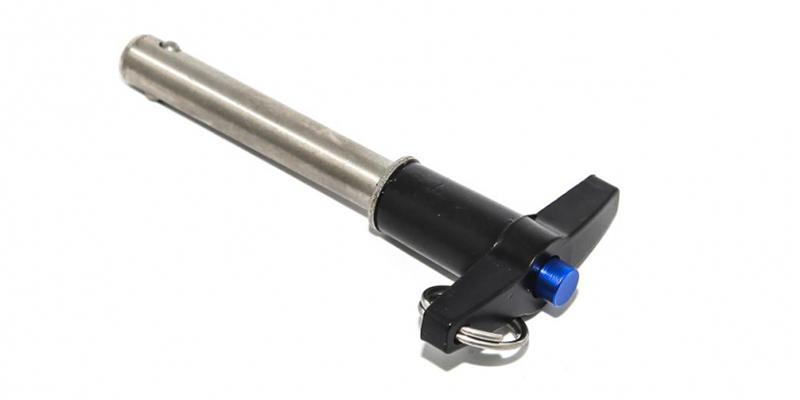

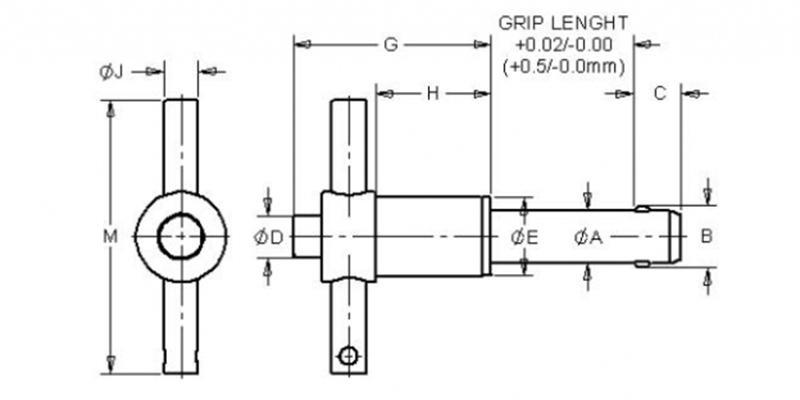

Les goupilles à dégagement rapide à poignée en T peuvent serrer les machines de manière stable et vous aider à opérer facilement.

Taille en pouces
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.510 0.625 1.935 2.065 1.450 0.850
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.510 0.625 1.935 2.065 1.450 0.850
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.630 0.800 0.220 2.345 1.600 0.885
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.630 0.800 0.220 2.345 1.600 0.885
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.810 0.940 2.250 3.100 1.700 0.980
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.810 0.940 2.250 3.100 1.700 0.980
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 1.120 1.300 2.750 3.520 2.170 1.310
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.120 1.300 2.750 3.520 2.170 1.310
Dimension métrique
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
5MM 4.92 4.96 5.54 6.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
6MM 5.92 5.96 6.99 7.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
8MM 7.92 7.96 9.42 8.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
10MM 9.92 9.96 11.86 9.0 7.6 9.9 13.0 15.9 49.1 52.5 36.8 21.6
12MM 11.92 11.96 14.45 10.0 7.6 9.9 13.0 15.9 49.1 52.5 36.8 21.6
16MM 15.92 15.96 19.00 14.0 11.4 14.7 20.6 23.9 57.2 78.7 43.2 24.9
20MM 19.92 19.96 24.08 17.0 14.5 17.8 20.6 23.9 57.2 78.7 43.2 24.9
25MM 24.92 24.96 30.94 22.0 19.1 24.1 30.0 33.5 69.9 89.4 55.1 33.3

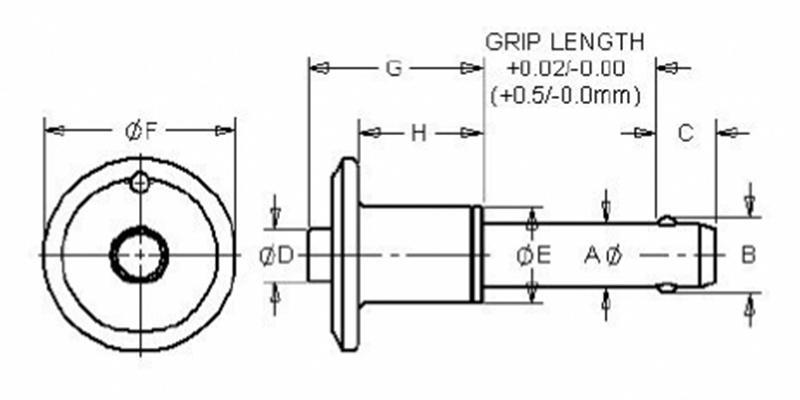

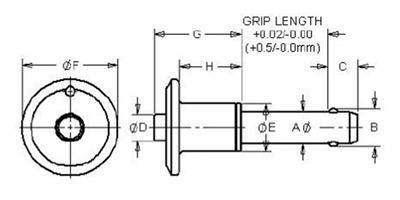

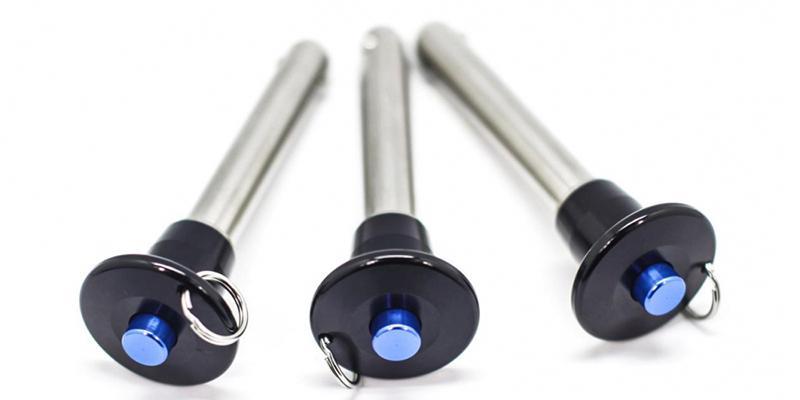

Les goupilles à dégagement rapide à bouton-poussoir conviennent pour une utilisation dans les espaces restreints.

Taille en pouces
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.310 0.440 0.720 0.800 0.830 0.480
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.310 0.440 0.720 0.800 0.890 0.480
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.410 0.490 0.810 1.135 0.930 0.480
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.450 0.570 0.875 1.135 1.040 0.620
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.550 0.625 0.940 1.400 1.160 0.620
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.600 0.725 1.300 1.400 1.190 0.720
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.680 0.760 1.400 1.650 1.410 0.950
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.750 0.865 1.530 1.700 1.500 0.950
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.865 1.000 1.790 1.900 1.680 1.140
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 0.865 1.000 2.120 2.250 1.985 1.270
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.175 1.250 2.120 2.250 2.140 1.490
Dimension métrique
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
5MM 4.92 4.96 5.54 6.0 6.4 7.9 7.9 11.2 18.3 20.3 21.1 12.2
6MM 5.92 5.96 6.99 7.0 6.4 7.9 7.9 11.2 18.3 20.3 22.6 12.2
8MM 7.92 7.96 9.42 8.0 6.4 7.9 10.4 12.4 20.6 28.8 23.6 12.2
10MM 9.92 9.96 11.86 9.0 7.6 9.9 11.4 14.5 22.2 28.8 26.4 15.7
12MM 11.92 11.96 14.45 10.0 7.6 9.9 14.0 15.9 23.9 35.6 29.5 15.7
16MM 15.92 15.96 19.00 14.0 11.4 14.7 19.1 22.0 38.9 43.2 38.1 24.1
20MM 19.92 19.96 24.08 17.0 14.5 17.8 22.0 25.4 45.5 48.3 42.7 29.0
25MM 24.92 24.96 30.94 22.0 19.1 24.1 29.8 31.8 53.8 57.2 54.4 37.8

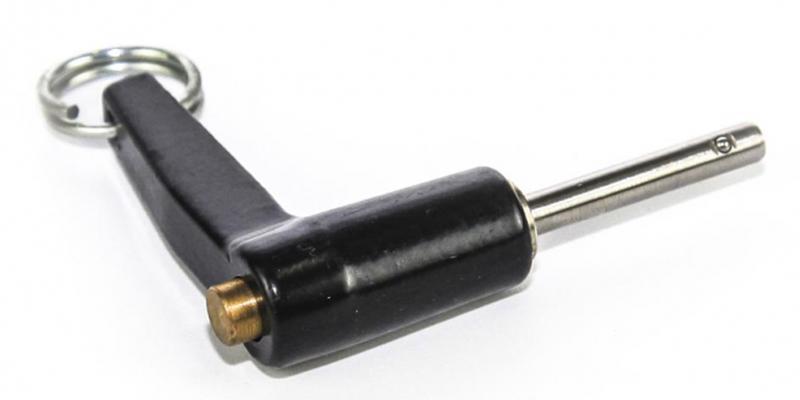

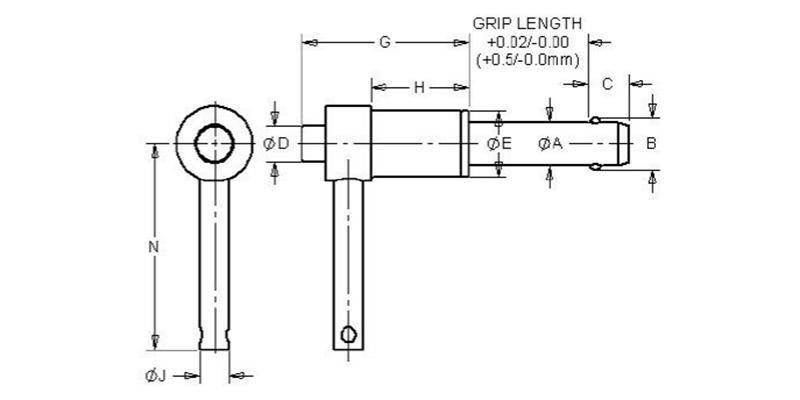

Les goupilles à dégagement rapide à poignée en L sont adaptées aux endroits avec des angles spéciaux, en particulier les angles droits où les goupilles à poignée en T ne peuvent pas fonctionner.

Taille en pouces
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.510 0.625 1.945 2.030 1.450 0.850
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.510 0.625 1.945 2.030 1.450 0.850
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.630 0.800 2.230 2.360 1.600 0.850
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.630 0.800 2.230 2.360 1.600 0.850
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.810 0.975 2.385 3.070 1.700 0.905
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.810 1.000 2.465 3.070 1.720 0.980
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 1.120 1.320 2.750 3.700 2.170 1.200
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.180 1.320 2.750 3.700 2.170 1.200
Dimension métrique
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
5MM 4.92 4.96 5.54 6.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
6MM 5.92 5.96 6.99 7.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
8MM 7.92 7.96 9.42 8.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
10MM 9.92 9.96 11.86 9.0 7.6 9.9 13.0 15.9 49.4 51.6 36.8 21.6
12MM 11.92 11.96 14.45 10.0 7.6 9.9 13.0 15.9 49.4 51.6 36.8 21.6
16MM 15.92 15.96 19.00 14.0 11.4 14.7 20.6 24.8 60.6 78.0 43.2 23.0
20MM 19.92 19.96 24.08 17.0 14.5 17.8 20.6 24.8 60.6 78.0 43.2 23.0
25MM 24.92 24.96 30.94 22.0 19.1 24.1 30.0 33.5 69.9 94.0 55.1 30.5

Les goupilles à dégagement rapide à poignée R conviennent pour un espace de fonctionnement limité.

Les goupilles à dégagement rapide à poignée C peuvent éviter la survenue d'opérations accidentelles.

Les goupilles à dégagement rapide à poignée Q, goupilles de frein robustes, conviennent pour les situations ayant une exigence élevée de capacité de cisaillement et une faible exigence de force de verrouillage axial.
