مجموعة كتل القياس

التطبيق

يمكن استخدام كتلة القياس لضبط المخرطة الدقيقة والمسطرة للتصنيع عن طريق قياس أبعاد الأجزاء.
تلعب كتلة القياس ذات الدقة العالية دورًا مهمًا في فحص الجودة.
يمكن لكتلة القياس تصحيح أجهزة مؤسسة الاختبار.

الخصائص

سيتم إرفاق تقرير اختبار مع كل مجموعة كتل قياس لضمان أن تكون الأبعاد والتسامحات مؤهلة بنسبة 100%.
يمكن استخدام مجموعة كتل القياس لفترة طويلة حتى بدون حماية وصيانة خاصة وذلك بفضل مقاومة التآكل والتآكل الجيدة.
تمتلك مجموعة كتل القياس ثباتًا جيدًا بعد المعالجة السطحية عالية الدقة مما يجعل درجة الحرارة تؤثر عليها بشكل طفيف.

يمكن تقسيم كتل القياس التي توفرها شركتنا إلى 3 أنواع وفقًا لموادها: الفولاذ الأبيض، فولاذ التنجستن، والسيراميك. ويتراوح حجمها بين 1-100 مم. جميع المنتجات بدقة 0 و1 و2 معتمدة وفقًا لمعيار EISEN.

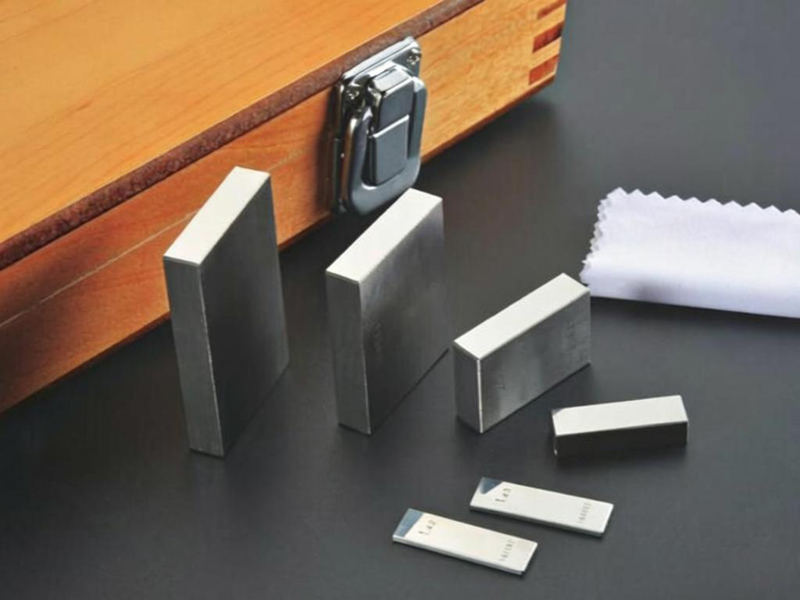

بالنسبة لكتلة القياس من الفولاذ الأبيض، تضمن عملية إزالة المغناطيسية الخاصة ثبات دقة الأبعاد وصلابة HRC62-64.

المادة: فولاذ أبيض
الكثافة النسبية: 7.8
الصلابة: HRC62-64C
معامل التمدد: 11.5

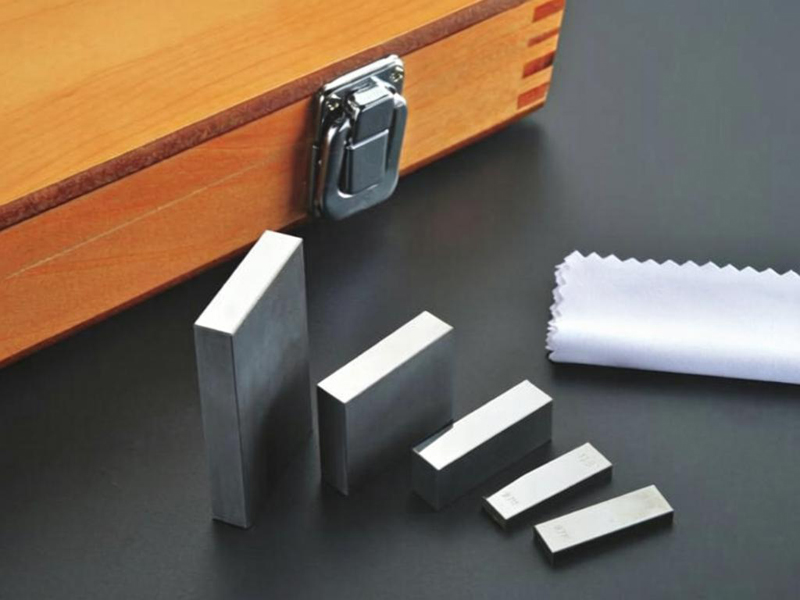

تتم معالجة كتلة القياس من فولاذ التنجستن بتقنية خاصة للحصول على صلابة أعلى تصل إلى HRA91 ومقاومة تآكل. وهو منتج عالي الدقة وقليل التشوه.

المادة: فولاذ تنجستن
الكثافة النسبية: 15.0
الصلابة: HRA91
معامل التمدد: 5.5

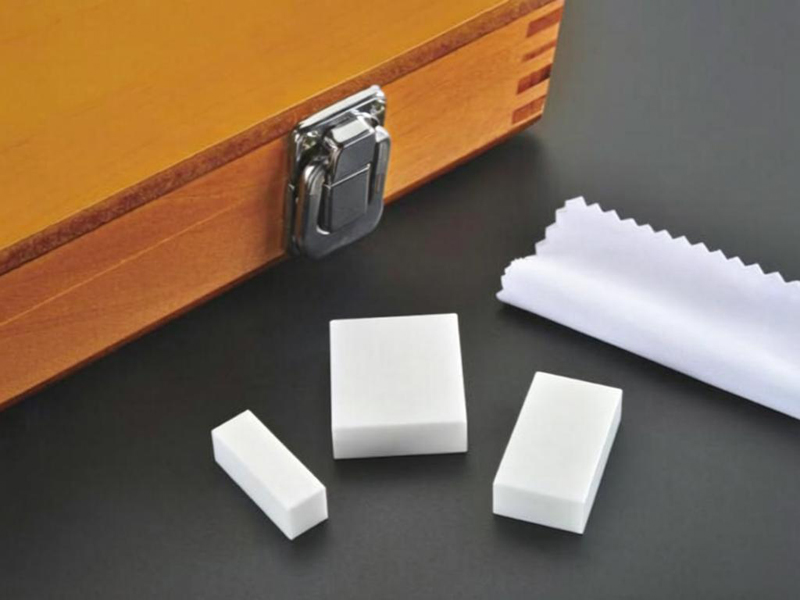

درجة الحرارة لها تأثير طفيف على كتلة القياس الخزفية. ومقاومتها العالية للتآكل تجعلها تتمتع بعمر أطول (خمسة أضعاف مادة الفولاذ). يمكن استخدامها في القياس الدقيق لفترة طويلة حتى بدون حماية وصيانة بسبب مقاومة التآكل الجيدة. وفي الوقت نفسه، فإن المادة ذات البلورات الصغيرة والمعالجة السطحية عالية الدقة تجعلها مستقرة بما يكفي.

المادة: سيراميك
الكثافة النسبية: 6.0
الصلادة: HV1200
معامل التمدد: 11

معلمات فئة الدقة

الطول الاسمي	الرافعة 0	الرافعة 1	الرافعة 2
الطول الاسمي	حد التسامح (±)
0.5-10	0.12	0.20	0.45
10-25	0.14	0.30	0.60
25-50	0.20	0.40	0.80
50-75	0.25	0.50	1.00
75-100	0.30	0.60	1.20
100-150	0.40	0.80	1.60
150-200	0.50	1.00	2.00
200-250	0.60	1.20	2.40
250-300	0.70	1.40	2.80
300-400	0.90	1.80	3.60
400-500	1.10	2.20	4.40
500-600	1.30	2.60	5.00
600-700	1.50	3.00	6.00
700-800	1.70	3.40	6.50
800-900	1.90	3.80	7.50
900-1000	2.00	4.20	8.00

ملاحظات
المعيار الدقيق: DIN861-1980 (ألمانيا) دقة 20 درجة مئوية (مم)
