دبوس وتد دقيق

وصف المنتجات

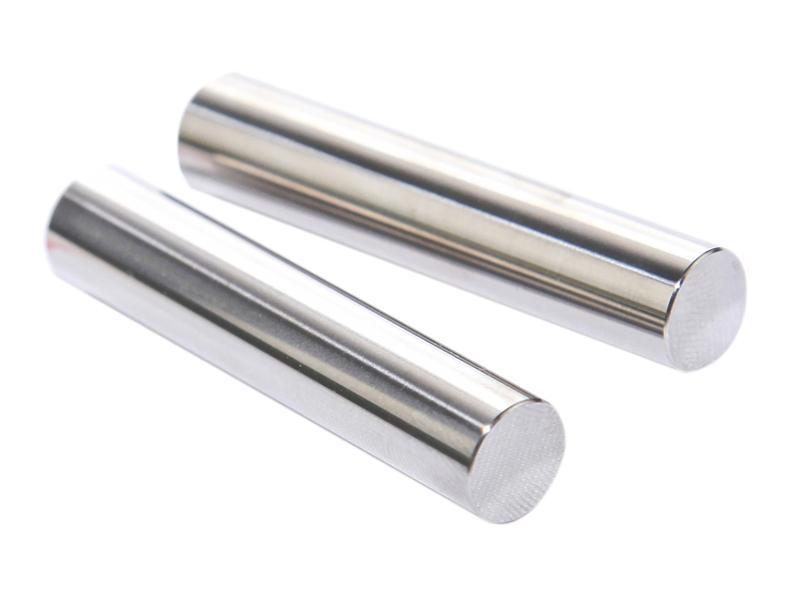

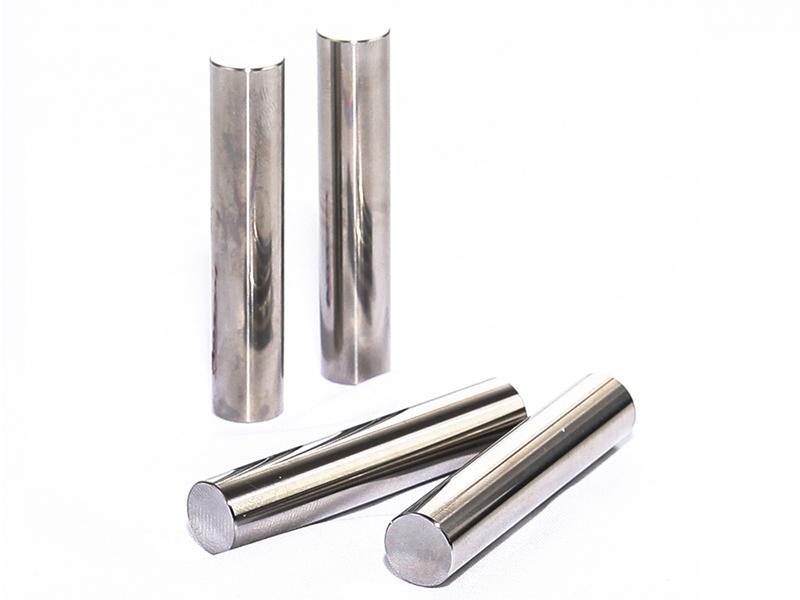

تُستخدم دبابيس التثبيت الدقيقة عادةً لتحديد موقع المواد الخام وربطها بفولاذ الأدوات. يتم صقلها لإعطائها مقاومة ممتازة للتآكل، ويمكن أن تصل دقة التفاوت إلى 0.001 مم. كما أن التصميم الخاص للشطب الطرفي يساعد في إدخال الدبوس في الفتحة.

نقدم دبابيس تثبيت دقيقة ضمن مجموعة واسعة من الأحجام والأنواع. بشكل عام، يمكننا إنتاج المنتجات المخصصة وفقًا لمتطلباتك خلال 8 أيام. لن نطلب أي تكلفة إضافية للقالب، وسنلبي طلبك بغض النظر عن الكمية.

الميزات
  • دقة عالية
    دبابيس التثبيت الدقيقة لدينا تتوافق مع معايير MISUMI. الحد الأدنى للحجم هو 0.1 مم والحد الأدنى للتفاوت هو 0.001 مم. يمكننا أيضًا تخصيص المنتجات وفقًا لمتطلباتك.
  • صلابة عالية
    صلابة المنتجات عادةً ما تكون HRC58-62. بالطبع، يمكنك اختيار دبابيس تثبيت دقيقة مختلفة بصلابة ومواد خام مختلفة بما في ذلك فولاذ التنجستن والسيراميك والفولاذ المقاوم للصدأ وفقًا لظروف التشغيل لديك. جميع الأنواع تتميز بمتانة عالية.
معلمات MS (قضيب مستقيم)
دبوس وتد دقيق
الموديل
L1 L
النوع D
MS 1.5 0.4 6 8 10
1.5 0.6 6 8 10
2 1.0 6 8 10 15 20
2.5 6 8 10 15 20 25 30
3 6 8 10 15 20 25 30 35 40
4 1.5 8 10 15 20 25 30 35 40 45 50
5 8 10 15 20 25 30 35 40 45 50
6 2.0 8 10 15 20 25 30 35 40 45 50 55 60
8 2.5 10 15 20 25 30 35 40 45 50 55 60 65 70 80
10 3.0 15 20 25 30 35 40 45 50 55 60 65 70 80
12 3.5 20 25 30 35 40 45 50 55 60 70 80
13 30 40 50 60 70 80
معلمات MSV (دقة عالية)
دبوس وتد دقيق
الموديل L1 L2 L
النوع D
MSV 2 1.0 0.2 6 8 10
3 0.5 8 10 15 20 25 30
4 1.5 10 15 20 25 30
5 10 15 20 25 30
6 2.0 10 15 20 25 30
8 2.5 20 30 40
10 3.0 30 40 50 60
معلمات MSTP (مع خيط دفع-سحب)
دبوس وتد دقيق
الموديل L1 MxP L D L
النوع D
MSTP 5 1.5 3x0.5 6 +0.010 +0-005 10 15 20 25 30
6 2.0 4x0.7 8 10 15 20 25 30 35 40 50
8 5x0.8 15 20 25 30 35 40 45 50 60 70 80
10 2.5 6X1.0 10 15 20 25 30 35 40 45 50 60 70 80
12 20 30 40 50 60 70 80
13 8X1.25 15 40 50 60 70 80
16 3.0 40 50 60 70

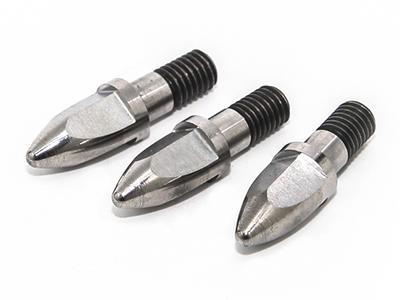

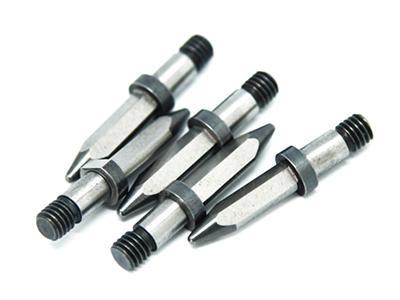

دبوس تثبيت المشبك
يُستخدم لتحديد موقع تركيبات العمل مثل تركيبات اللحام، ويمكن العثور على مزيد من المعلومات في الأشكال 6 إلى 12. نستخدم عادةً دبوسي تثبيت مشبك للحد من درجات الحرية الخمس للمكون في عملية اللحام.

  • دبوس وتد دقيق
  • دبوس وتد دقيق
  • دبوس وتد دقيق
  • دبوس وتد دقيق
  • دبوس وتد دقيق
  • دبوس وتد دقيق

بالإضافة إلى ذلك، نقدم لك دبابيس تثبيت دائرية وماسية، وغالبًا ما يُستخدم هذان النوعان معًا. صلابة المنتجات هي 55HRC، ويمكننا تخصيص دبابيس تثبيت بأحجام مختلفة. نرحب بالتواصل معنا إذا كان لديك أي استفسار حول نوع وسعر منتجاتنا.
