قلم دقيق بكرة ياقوتية

وصف المنتج
القلم المستخدم في آلات القياس ثلاثية الأبعاد عالية الدقة هو جزء من نظام القياس الذي يتلامس مع المكون، مما يؤدي إلى إزاحة آلية المسبار. الإشارة المُولَّدة تمكن من أخذ القياس.

يشمل القلم الدقيق الكرة والساق. وفقًا لمعيار RENISHAW، يتم إنتاج كرات أقلام BOS بأعلى المعايير لضمان أقصى صلابة ومقاومة للتآكل. درجة دقته هي 5 واستدارته 0.13 ميكرومتر.

تتوفر مواد ساق القياس من الفولاذ المقاوم للصدأ، وفولاذ التنجستن، والسيراميك، والكربون. بالإضافة إلى ذلك، يمكننا توفير أنواع مختلفة حسب احتياجك. يمكنك العثور على هذه المعلومات التفصيلية في الرسم البياني أدناه.

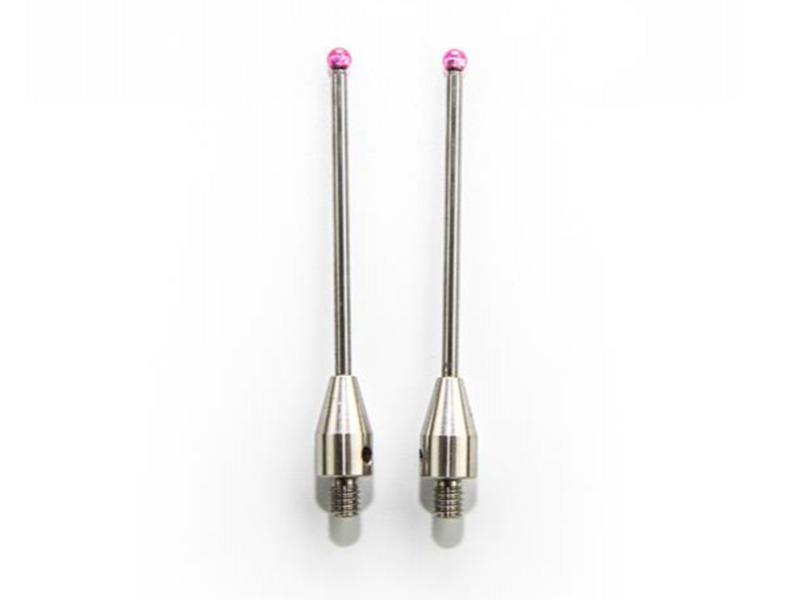

ساق القلم المصنوعة من الفولاذ المقاوم للصدأ تُستخدم للأقلام التي يبلغ طولها 30 مم وقطرها أكثر من 2 مم.

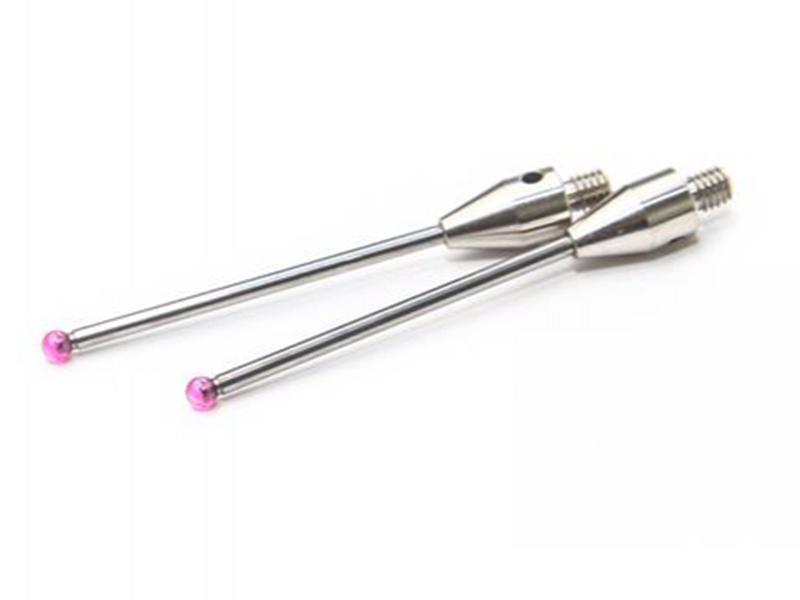

ساق كربيد التنجستن هي الأفضل لتحقيق أقصى صلابة مع أقطار ساق صغيرة مطلوبة لأقطار الكرة الياقوتية التي تبلغ 1 مم وأقل، أو أطوال تصل إلى 50 مم.

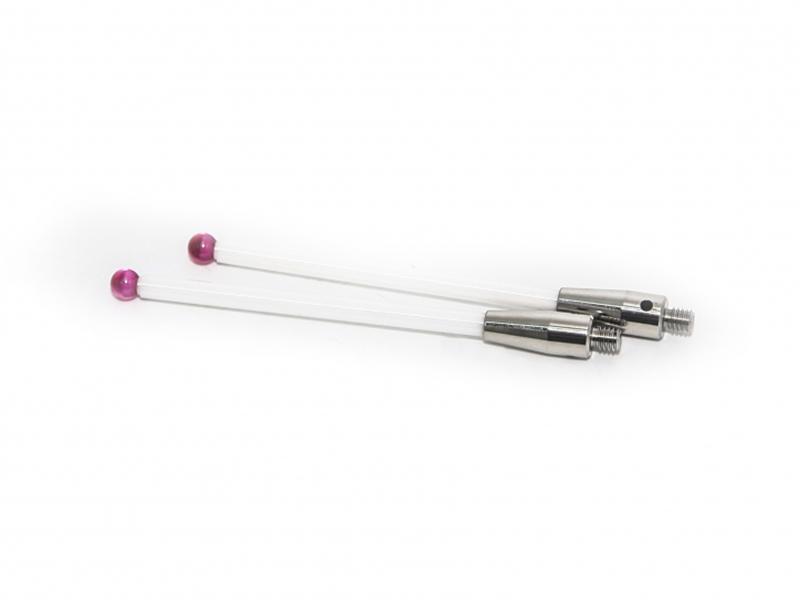

بالنسبة للكرة الياقوتية التي يزيد قطرها عن 3 مم وأطوال تزيد عن 30 مم، تكون سيقان السيراميك أخف وزنًا بشكل ملحوظ من كربيد التنجستن. يمكن لسيقان القلم السيراميكية أيضًا توفير حماية إضافية من الاصطدام للمسبار حيث أن الساق ستنكسر في حالة التصادم.

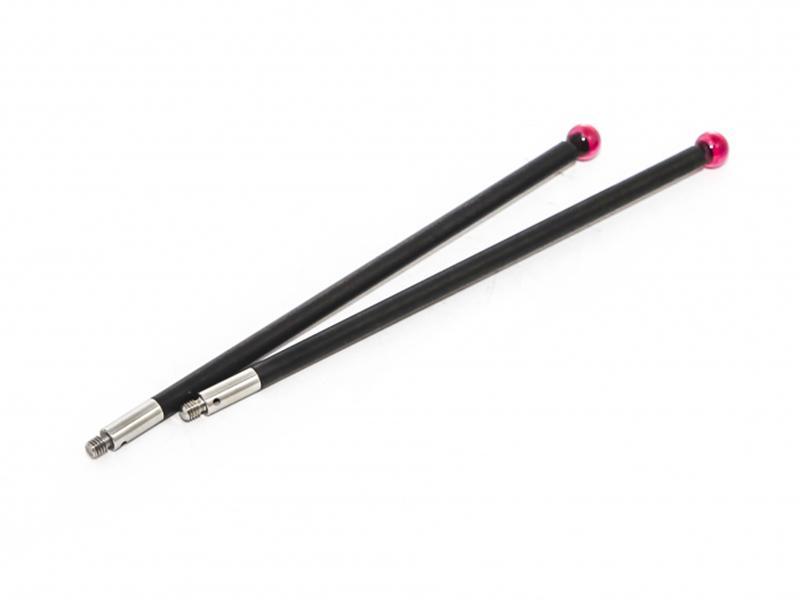

ساق القلم الكربوني مثالية لتعظيم الصلابة مع تقليل الكتلة للأقلام التي يزيد طولها عن 50 مم. إنها المادة المثلى لسيقان الأقلام المستخدمة في تقنيات مقاييس الإجهاد عالية الدقة، مع خصائص ممتازة في تخميد الاهتزازات ومعامل تمدد حراري ضئيل.

• كرة القلم تتمتع بثبات عالي أثناء الاستخدام. لا يحدث سقوط للكرة.
• كرة القلم السويسرية من الدرجة 5 تقترب من أعلى معيار وهو نفس معيار RENISHAW.
• نقوم بتحسين صلابة ساق القلم من خلال اعتماد مواد مختلفة لأنواع مختلفة من الأقلام.
