دبوس التحرير السريع

وصف المنتج
كنوع من المثبتات الدقيقة، فإن التطبيق الرئيسي لدبابيس التحرير السريع هو تثبيت وتحديد ومحاذاة أو ضبط أو إزالة الملحقات على المعدات.

يمكن التحكم في الكرة الفولاذية المثبتة على رأس الدبوس بواسطة الزر الموجود على المقبض. يتم سحب الكرة للداخل عند الضغط على الزر بحيث يمكن لدبوس السحب السريع المرور عبر فتحة قطعة العمل. على العكس، تخرج الكرة الفولاذية وتغلق قطعة العمل عند تحرير الزر.

يمكن تطبيق دبوس التحرير السريع على مختلف عمليات التموضع الدقيق والسحب والتحرير لأن كلاً من قطر الدبوس وطول التثبيت يتم تشكيلهما بدقة عالية. شركة BOS مستعدة وقادرة على تقديم عروض أسعار لأي اختلافات خاصة تتجاوز العرض القياسي.

الخصائص
  • لدى الدبابيس مجموعة واسعة من التطبيقات وعادة ما يتم تصنيعها باستخدام الفولاذ المقاوم للصدأ أو فولاذ السبائك عالي الصلابة. يمكنك الاختيار وفقًا لظروف التشغيل الخاصة بك.
  • بفضل مقاومة القص الشعاعية القوية، يمكن استخدام دبابيس التحرير السريع لتوصيل الأجزاء الرئيسية لضمان سلامة المعدات.
  • الدبابيس عالية الدقة، ويمكن لقطر الدبوس وطول التثبيت الوصول إلى معيار تفاوت صارم.
  • سعر منخفض مقدم لك. مع أكثر من 10 سنوات من الخبرة في البحث والتطوير، نقوم بتحسين تقنيتنا لتقليل التكلفة وتحسين جودة المنتجات.
  • بفضل تنوعها الجيد، دبابيسنا ذات الأنواع المختلفة مثل ELESA+GANTER و Jergens و Vlier معتمدة من قبل معايير دولية مختلفة.
  • الأنماط المقدمة تشمل مقبض T، مقبض L، مقبض زر، مقبض حلقة، مقبض C ومقبض Q، يمكنك اختيارها حسب ظروف التشغيل الخاصة بك.

الميزات والمعلمات لدبابيس التحرير السريع المختلفة

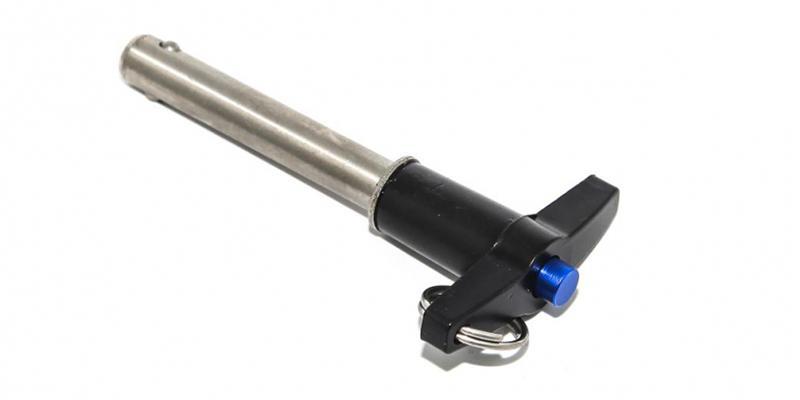

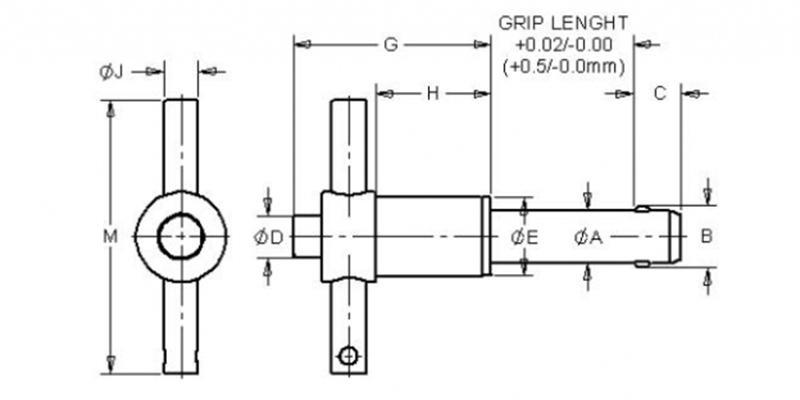

دبابيس التحرير السريع ذات المقبض T يمكنها تثبيت الآلات بثبات وتساعدك على التشغيل بسهولة.

الحجم بالبوصة
DIN A الحد الأدنى A الحد الأقصى B C D الحد الأدنى D الحد الأقصى E الحد الأدنى E الحد الأقصى F الحد الأدنى F الحد الأقصى G الحد الأقصى H الحد الأدنى
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.510 0.625 1.935 2.065 1.450 0.850
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.510 0.625 1.935 2.065 1.450 0.850
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.630 0.800 0.220 2.345 1.600 0.885
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.630 0.800 0.220 2.345 1.600 0.885
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.810 0.940 2.250 3.100 1.700 0.980
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.810 0.940 2.250 3.100 1.700 0.980
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 1.120 1.300 2.750 3.520 2.170 1.310
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.120 1.300 2.750 3.520 2.170 1.310
الحجم المتري
DIN A الحد الأدنى A الحد الأقصى B C D الحد الأدنى D الحد الأقصى E الحد الأدنى E الحد الأقصى F الحد الأدنى F الحد الأقصى G الحد الأقصى H الحد الأدنى
5MM 4.92 4.96 5.54 6.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
6MM 5.92 5.96 6.99 7.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
8MM 7.92 7.96 9.42 8.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
10MM 9.92 9.96 11.86 9.0 7.6 9.9 13.0 15.9 49.1 52.5 36.8 21.6
12MM 11.92 11.96 14.45 10.0 7.6 9.9 13.0 15.9 49.1 52.5 36.8 21.6
16MM 15.92 15.96 19.00 14.0 11.4 14.7 20.6 23.9 57.2 78.7 43.2 24.9
20MM 19.92 19.96 24.08 17.0 14.5 17.8 20.6 23.9 57.2 78.7 43.2 24.9
25MM 24.92 24.96 30.94 22.0 19.1 24.1 30.0 33.5 69.9 89.4 55.1 33.3

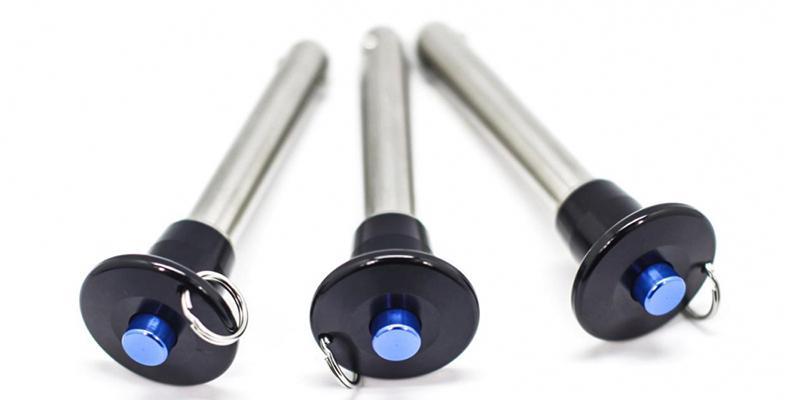

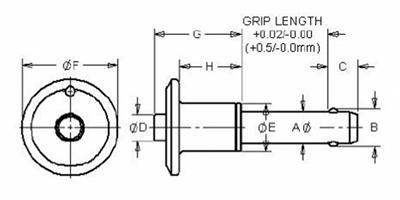

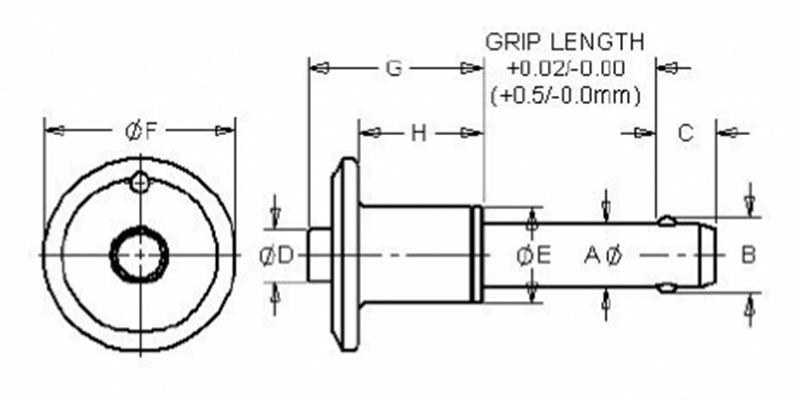

دبابيس التحرير السريع بمقبض الزر مناسبة للعمل في المساحة المحدودة.

الحجم بالبوصة
DIN A الحد الأدنى A الحد الأقصى B C D الحد الأدنى D الحد الأقصى E الحد الأدنى E الحد الأقصى F الحد الأدنى F الحد الأقصى G الحد الأقصى H الحد الأدنى
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.310 0.440 0.720 0.800 0.830 0.480
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.310 0.440 0.720 0.800 0.890 0.480
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.410 0.490 0.810 1.135 0.930 0.480
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.450 0.570 0.875 1.135 1.040 0.620
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.550 0.625 0.940 1.400 1.160 0.620
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.600 0.725 1.300 1.400 1.190 0.720
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.680 0.760 1.400 1.650 1.410 0.950
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.750 0.865 1.530 1.700 1.500 0.950
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.865 1.000 1.790 1.900 1.680 1.140
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 0.865 1.000 2.120 2.250 1.985 1.270
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.175 1.250 2.120 2.250 2.140 1.490
الحجم المتري
DIN A الحد الأدنى A الحد الأقصى B C D الحد الأدنى D الحد الأقصى E الحد الأدنى E الحد الأقصى F الحد الأدنى F الحد الأقصى G الحد الأقصى H الحد الأدنى
5MM 4.92 4.96 5.54 6.0 6.4 7.9 7.9 11.2 18.3 20.3 21.1 12.2
6MM 5.92 5.96 6.99 7.0 6.4 7.9 7.9 11.2 18.3 20.3 22.6 12.2
8MM 7.92 7.96 9.42 8.0 6.4 7.9 10.4 12.4 20.6 28.8 23.6 12.2
10MM 9.92 9.96 11.86 9.0 7.6 9.9 11.4 14.5 22.2 28.8 26.4 15.7
12MM 11.92 11.96 14.45 10.0 7.6 9.9 14.0 15.9 23.9 35.6 29.5 15.7
16MM 15.92 15.96 19.00 14.0 11.4 14.7 19.1 22.0 38.9 43.2 38.1 24.1
20MM 19.92 19.96 24.08 17.0 14.5 17.8 22.0 25.4 45.5 48.3 42.7 29.0
25MM 24.92 24.96 30.94 22.0 19.1 24.1 29.8 31.8 53.8 57.2 54.4 37.8

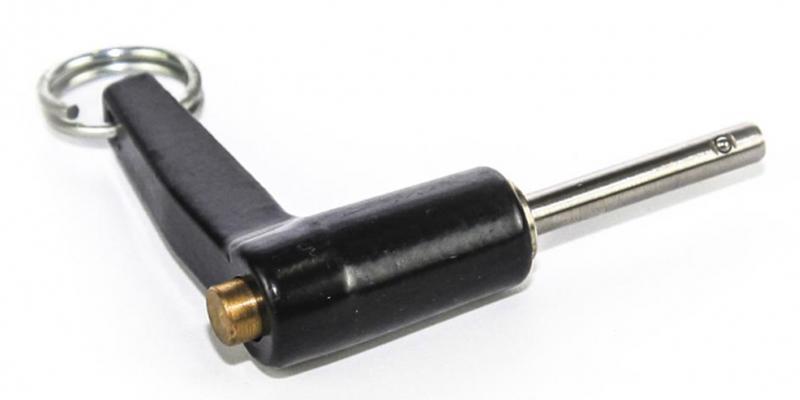

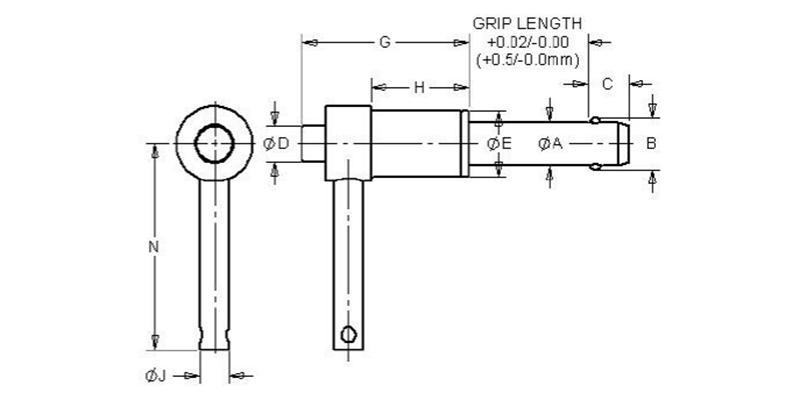

دبابيس التحرير السريع بمقبض L مناسبة للأماكن ذات الزوايا الخاصة وخاصة الزوايا القائمة حيث لا يمكن لدبابيس المقبض T العمل.

الحجم بالبوصة
DIN A الحد الأدنى A الحد الأقصى B C D الحد الأدنى D الحد الأقصى E الحد الأدنى E الحد الأقصى F الحد الأدنى F الحد الأقصى G الحد الأقصى H الحد الأدنى
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.510 0.625 1.945 2.030 1.450 0.850
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.510 0.625 1.945 2.030 1.450 0.850
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.630 0.800 2.230 2.360 1.600 0.850
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.630 0.800 2.230 2.360 1.600 0.850
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.810 0.975 2.385 3.070 1.700 0.905
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.810 1.000 2.465 3.070 1.720 0.980
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 1.120 1.320 2.750 3.700 2.170 1.200
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.180 1.320 2.750 3.700 2.170 1.200
الحجم المتري
DIN A الحد الأدنى A الحد الأقصى B C D الحد الأدنى D الحد الأقصى E الحد الأدنى E الحد الأقصى F الحد الأدنى F الحد الأقصى G الحد الأقصى H الحد الأدنى
5MM 4.92 4.96 5.54 6.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
6MM 5.92 5.96 6.99 7.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
8MM 7.92 7.96 9.42 8.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
10MM 9.92 9.96 11.86 9.0 7.6 9.9 13.0 15.9 49.4 51.6 36.8 21.6
12MM 11.92 11.96 14.45 10.0 7.6 9.9 13.0 15.9 49.4 51.6 36.8 21.6
16MM 15.92 15.96 19.00 14.0 11.4 14.7 20.6 24.8 60.6 78.0 43.2 23.0
20MM 19.92 19.96 24.08 17.0 14.5 17.8 20.6 24.8 60.6 78.0 43.2 23.0
25MM 24.92 24.96 30.94 22.0 19.1 24.1 30.0 33.5 69.9 94.0 55.1 30.5

مسامير التحرير السريع بمقبض R مناسبة لمساحة التشغيل المحدودة.

مسامير التحرير السريع بمقبض C يمكنها تجنب حدوث العمليات العرضية.

مسامير التحرير السريع بمقبض Q، مسامير الفرامل الثقيلة، مناسبة للحالات التي تتطلب قدرة قص عالية وقوة قفل محورية منخفضة.
