Zestaw płytek wzorcowych

Zastosowanie
  • Płytkę wzorcową można stosować do regulacji precyzyjnej tokarki i liniału podczas obróbki poprzez pomiar wymiarów części.
  • Płytka wzorcowa o wysokiej dokładności odgrywa ważną rolę w kontroli jakości.
  • Płytka wzorcowa może kalibrować przyrządy organizacji badawczej.
Cechy charakterystyczne
  • Każdy zestaw płytek wzorcowych jest dostarczany z raportem z testów, aby zapewnić 100% zgodność wymiarów i tolerancji.
  • Zestaw płytek wzorcowych może być używany przez długi czas nawet bez specjalnej ochrony i konserwacji ze względu na dobrą odporność na korozję i zużycie.
  • Zestaw płytek wzorcowych charakteryzuje się dobrą stabilnością po precyzyjnej obróbce powierzchni, co powoduje, że temperatura ma na niego niewielki wpływ.

Płytki wzorcowe dostarczane przez naszą firmę można podzielić na 3 typy w zależności od materiału: stal biała, stal wolframowa i ceramika. Ich rozmiar mieści się w zakresie 1–100 mm. Wszystkie produkty o dokładności 0, 1 i 2 są zatwierdzone zgodnie z normą EISEN.

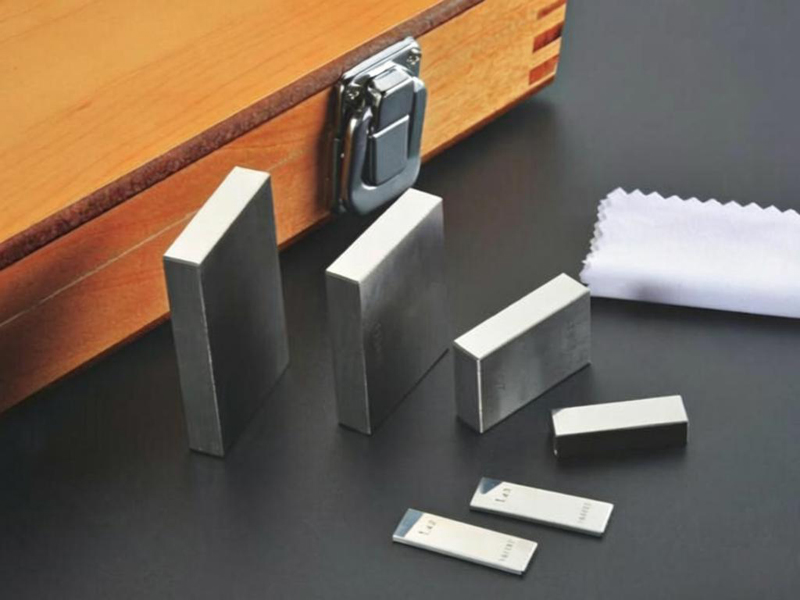

Zestaw płytek wzorcowych

W przypadku płytki wzorcowej ze stali białej specjalny proces rozmagnesowania zapewnia stabilność dokładności wymiarowej i twardości HRC62–64.

Materiał: Stal biała
Gęstość względna: 7,8
Twardość: HRC62–64C
Współczynnik rozszerzalności: 11,5

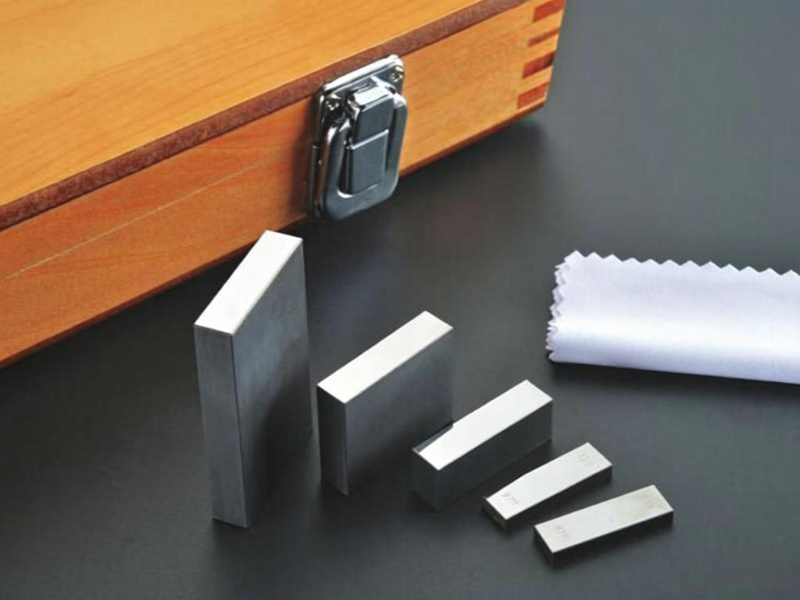

Zestaw płytek wzorcowych

Płytka wzorcowa ze stali wolframowej jest poddawana specjalnej technologii w celu uzyskania wyższej twardości HRA91 i odporności na zużycie. Jest to produkt o wysokiej precyzji i niewielkich odkształceniach.

Materiał: Stal wolframowa
Gęstość względna: 15,0
Twardość: HRA91
Współczynnik rozszerzalności: 5,5

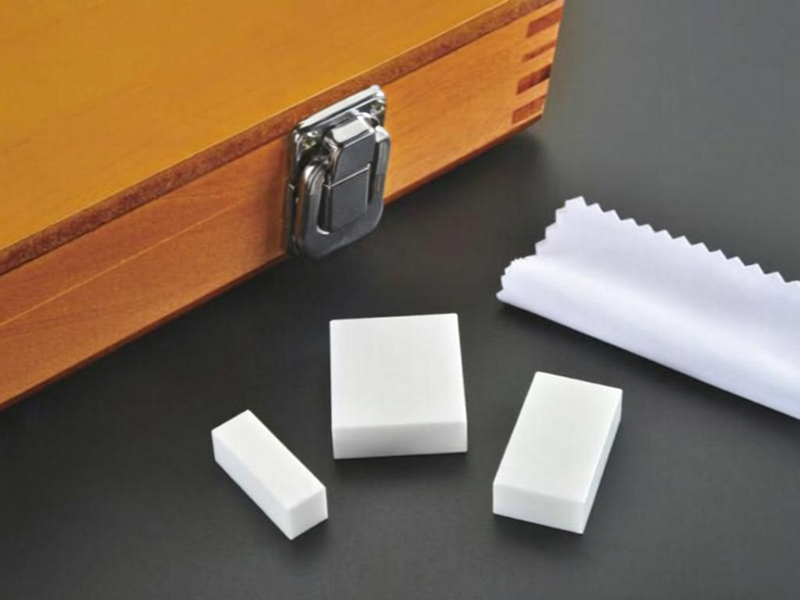

Zestaw płytek wzorcowych

Temperatura ma niewielki wpływ na ceramiczną płytkę wzorcową. Jej wysoka odporność na zużycie sprawia, że ma dłuższą żywotność (pięciokrotnie większą niż materiał stalowy). Może być używana do precyzyjnych pomiarów przez długi czas nawet bez ochrony i konserwacji ze względu na dobrą odporność na korozję. Jednocześnie specjalny mikrokrystaliczny materiał i precyzyjna obróbka powierzchni zapewniają jej wystarczającą stabilność.

Materiał: Ceramika
Gęstość względna: 6.0
Twardość: HV1200
Współczynnik rozszerzalności: 11

Parametry klasy dokładności
Długość nominalna Dźwignia 0 Dźwignia 1 Dźwignia 2
Granica tolerancji (±)
0.5-10 0.12 0.20 0.45
10-25 0.14 0.30 0.60
25-50 0.20 0.40 0.80
50-75 0.25 0.50 1.00
75-100 0.30 0.60 1.20
100-150 0.40 0.80 1.60
150-200 0.50 1.00 2.00
200-250 0.60 1.20 2.40
250-300 0.70 1.40 2.80
300-400 0.90 1.80 3.60
400-500 1.10 2.20 4.40
500-600 1.30 2.60 5.00
600-700 1.50 3.00 6.00
700-800 1.70 3.40 6.50
800-900 1.90 3.80 7.50
900-1000 2.00 4.20 8.00

Uwagi
Wzorzec precyzyjny: DIN861-1980 (Niemcy) Dokładność 20°C (mm)
