Precyzyjny kołek ustalający

Opis produktów

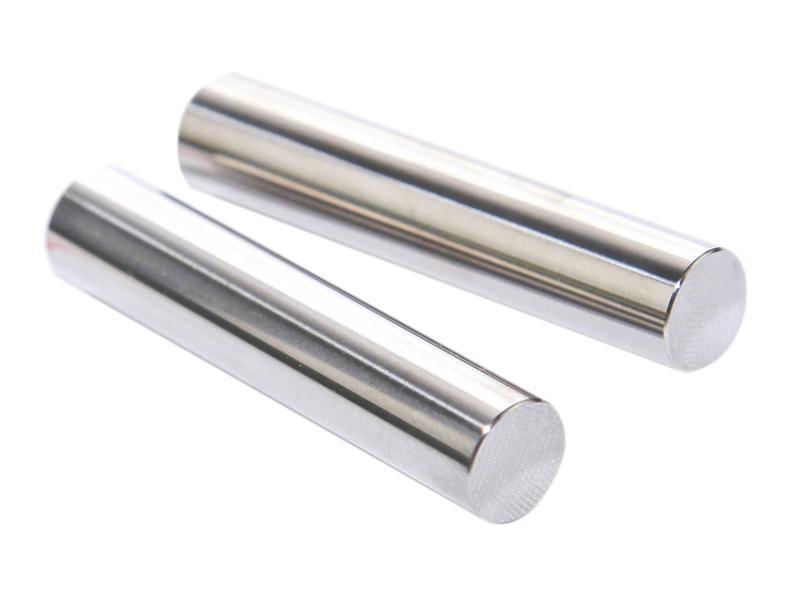

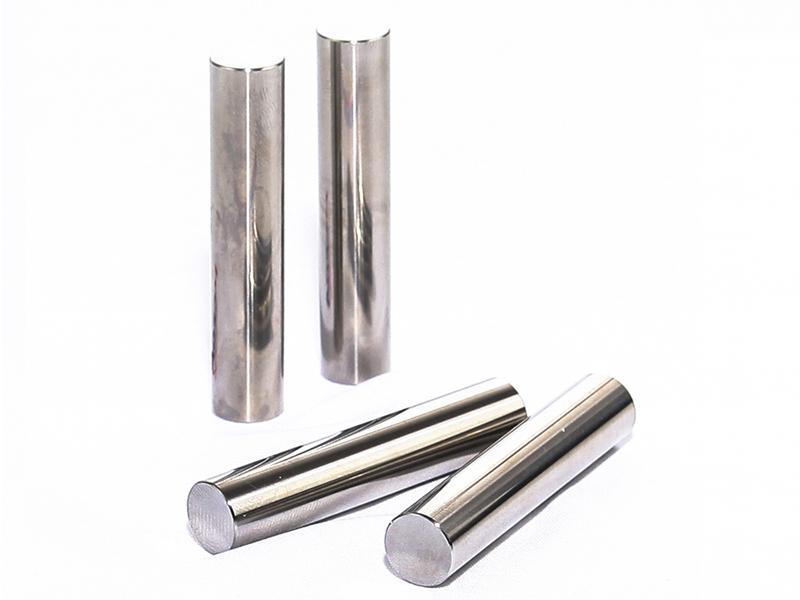

Precyzyjne kołki ustalające są zwykle używane do pozycjonowania i łączenia surowca ze stalą narzędziową. Są polerowane, aby zapewnić doskonałą odporność na zużycie, a dokładność tolerancji może sięgać nawet 0,001 mm. Specjalna konstrukcja skosu na końcach ułatwia również wprowadzenie kołka do otworu.

Oferujemy precyzyjne kołki ustalające w szerokim zakresie rozmiarów i typów. Zazwyczaj jesteśmy w stanie wyprodukować produkty zgodnie z Twoimi wymaganiami w ciągu 8 dni. Nie pobieramy dodatkowych kosztów za formy i zrealizujemy zamówienie niezależnie od ilości.

Cechy
  • Wysoka precyzja
    Nasze precyzyjne kołki ustalające spełniają standardy MISUMI. Minimalny rozmiar wynosi 0,1 mm, a minimalna tolerancja to 0,001 mm. Możemy również dostosować produkty do Twoich wymagań.
  • Wysoka twardość
    Twardość produktów wynosi zazwyczaj HRC58-62. Oczywiście możesz wybrać różne precyzyjne kołki ustalające o różnej twardości i z różnych materiałów, w tym stali wolframowej, ceramiki i stali nierdzewnej, w zależności od warunków pracy. Wszystkie typy charakteryzują się wysoką wytrzymałością.
Parametry MS (pręt prosty)
Precyzyjny kołek ustalający
Model
L1 L
TYP D
MS 1.5 0.4 6 8 10
1.5 0.6 6 8 10
2 1.0 6 8 10 15 20
2.5 6 8 10 15 20 25 30
3 6 8 10 15 20 25 30 35 40
4 1.5 8 10 15 20 25 30 35 40 45 50
5 8 10 15 20 25 30 35 40 45 50
6 2.0 8 10 15 20 25 30 35 40 45 50 55 60
8 2.5 10 15 20 25 30 35 40 45 50 55 60 65 70 80
10 3.0 15 20 25 30 35 40 45 50 55 60 65 70 80
12 3.5 20 25 30 35 40 45 50 55 60 70 80
13 30 40 50 60 70 80
Parametry MSV (wysoka precyzja)
Precyzyjny kołek ustalający
Model L1 L2 L
TYP D
MSV 2 1.0 0.2 6 8 10
3 0.5 8 10 15 20 25 30
4 1.5 10 15 20 25 30
5 10 15 20 25 30
6 2.0 10 15 20 25 30
8 2.5 20 30 40
10 3.0 30 40 50 60
Parametry MSTP (z gwintem push-pull)
Precyzyjny kołek ustalający
Model L1 MxP L D L
TYP D
MSTP 5 1.5 3x0.5 6 +0.010 +0-005 10 15 20 25 30
6 2.0 4x0.7 8 10 15 20 25 30 35 40 50
8 5x0.8 15 20 25 30 35 40 45 50 60 70 80
10 2.5 6X1.0 10 15 20 25 30 35 40 45 50 60 70 80
12 20 30 40 50 60 70 80
13 8X1.25 15 40 50 60 70 80
16 3.0 40 50 60 70

Kołek ustalający zaciskowy

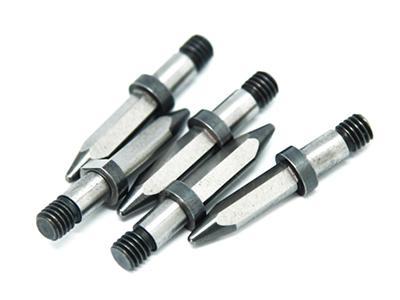

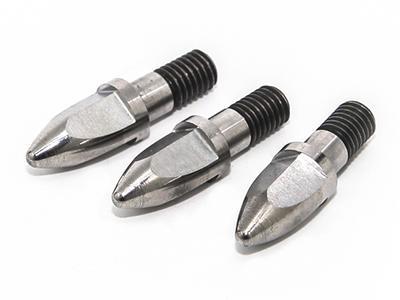

Jest używany do pozycjonowania uchwytów roboczych, takich jak uchwyty spawalnicze; więcej informacji można znaleźć na rysunkach 6–12. Zazwyczaj używamy dwóch kołków ustalających zaciskowych, aby ograniczyć pięć stopni swobody elementu podczas spawania.

  • Precyzyjny kołek ustalający
  • Precyzyjny kołek ustalający
  • Precyzyjny kołek ustalający
  • Precyzyjny kołek ustalający
  • Precyzyjny kołek ustalający
  • Precyzyjny kołek ustalający

Dodatkowo oferujemy kołki ustalające okrągłe i diamentowe, które często są używane razem. Twardość produktów wynosi 55HRC, a my możemy dostosować kołki ustalające o różnych rozmiarach. Zapraszamy do kontaktu w razie jakichkolwiek pytań dotyczących typu i ceny naszych produktów.
