Precyzyjny rysik z rubinową kulką

Opis produktu
Stylus używany w wysokoprecyzyjnych współrzędnościowych maszynach pomiarowych (CMM) to część systemu pomiarowego, która styka się z elementem, powodując przemieszczenie mechanizmu sondy. Wygenerowany sygnał umożliwia wykonanie pomiaru.

Precyzyjny stylus składa się z kulki i trzpienia. Zgodnie ze standardem RENISHAW, kulki stylusów BOS są produkowane na najwyższym poziomie, aby zapewnić maksymalną sztywność i odporność na korozję. Jego klasa dokładności to 5, a okrągłość wynosi 0,13 μm.

Dostępne są materiały trzpieni pomiarowych ze stali nierdzewnej, stali wolframowej, ceramiki i węgla. Ponadto możemy dostarczyć różne typy zgodnie z Twoimi potrzebami. Szczegółowe informacje znajdują się na poniższym wykresie.

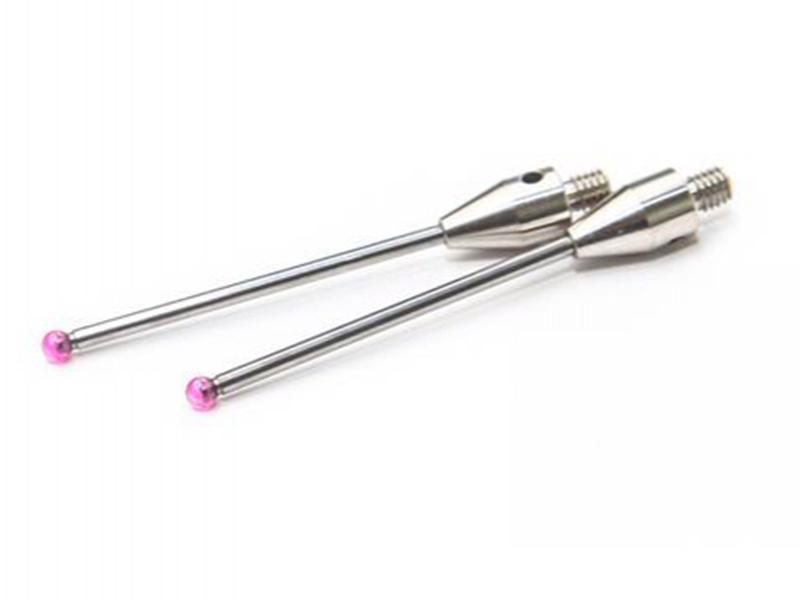

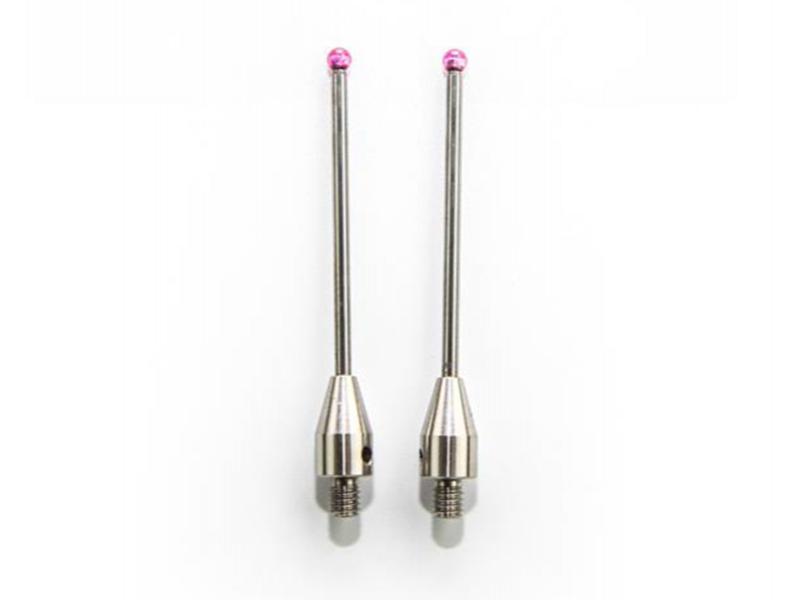

Trzpień stylusa ze stali nierdzewnej stosowany jest w stylusach o długości 30 mm i średnicy większej niż 2 mm.

Trzpienie z węglika wolframu najlepiej nadają się do maksymalizacji sztywności przy małych średnicach trzpienia wymaganych dla kulek rubinowych o średnicy 1 mm i mniejszej lub długości do 50 mm.

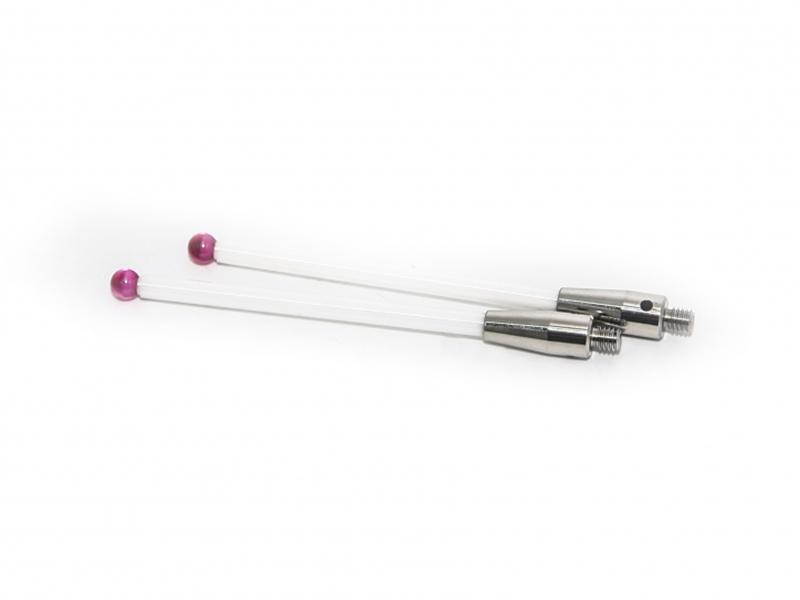

Dla kulek rubinowych o średnicy większej niż 3 mm i długości powyżej 30 mm, trzpienie ceramiczne są znacznie lżejsze niż z węglika wolframu. Stylusy z trzpieniem ceramicznym mogą również zapewnić dodatkową ochronę sondy przed uszkodzeniem, ponieważ trzpień rozpadnie się w przypadku kolizji.

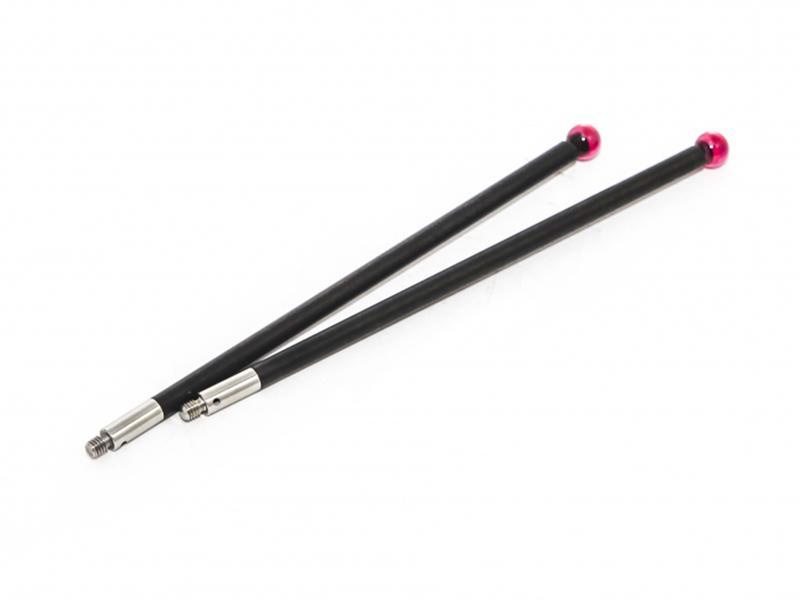

Trzpień węglowy jest idealny do maksymalizacji sztywności przy jednoczesnym zapewnieniu bardzo niskiej masy dla stylusów o długości powyżej 50 mm. Jest to optymalny materiał na trzpień do sond wysokiej dokładności z technologią tensometrów, charakteryzujących się doskonałymi właściwościami tłumienia drgań i znikomym współczynnikiem rozszerzalności cieplnej.

• Kulka stylusa charakteryzuje się wysoką stabilnością podczas użytkowania. Nie stwierdzono przypadków odpadania.
• Szwajcarska kulka stylusa klasy 5 osiąga najwyższy standard, taki sam jak RENISHAW.
• Optymalizujemy sztywność trzpienia stylusa, stosując różne materiały dla różnych stylusów.
