Sworzeń szybkiego zwalniania

Opis produktu
Jako rodzaj precyzyjnych elementów złącznych, głównym zastosowaniem szybkozłączy jest mocowanie, pozycjonowanie, ustawianie, regulacja lub usuwanie akcesoriów na sprzęcie.

Stalowa kulka zamontowana na główce sworznia może być sterowana przyciskiem na uchwycie. Kulka jest chowana po naciśnięciu przycisku, dzięki czemu szybkozłącze może przejść przez otwór w obrabianym przedmiocie. Odwrotnie, kulka wysuwa się i blokuje przedmiot po zwolnieniu przycisku.

Szybkozłącze może być stosowane w różnych precyzyjnych operacjach pozycjonowania, wyciągania i zwalniania, ponieważ zarówno średnica, jak i długość zacisku sworznia są obrabiane z dużą precyzją. BOS jest gotowy i zdolny do wyceny wszelkich specjalnych wariantów wykraczających poza standardową ofertę.

Charakterystyka
  • Sworznie mają szeroki zakres zastosowań i są zazwyczaj produkowane ze stali nierdzewnej lub stopowej o wysokiej twardości. Możesz wybrać w zależności od warunków pracy.
  • Dzięki dużej odporności na ścinanie promieniowe, szybkozłącza mogą być używane do łączenia kluczowych części, aby zagwarantować bezpieczeństwo sprzętu.
  • Sworznie charakteryzują się wysoką precyzją, średnica i długość zacisku mogą osiągać rygorystyczne normy tolerancji.
  • Niska cena dla Ciebie. Dzięki ponad 10-letniemu doświadczeniu w badaniach i rozwoju, udoskonalamy naszą technologię, aby obniżyć koszty i poprawić jakość produktów.
  • Dzięki dobrej wszechstronności, nasze sworznie różnych typów, takich jak ELESA+GANTER, Jergens, Vlier, są zatwierdzone przez różne międzynarodowe normy.
  • Oferowane style obejmują uchwyt T, uchwyt L, uchwyt przyciskowy, uchwyt pierścieniowy, uchwyt C i uchwyt Q, możesz wybrać je w zależności od warunków pracy.

Cechy i parametry różnych szybkozłączy

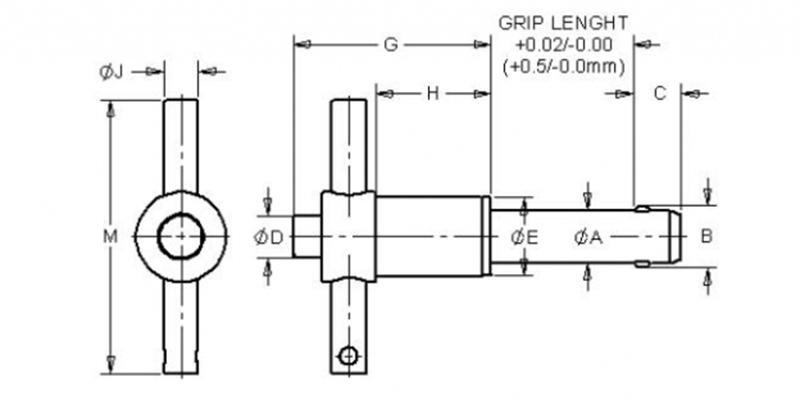

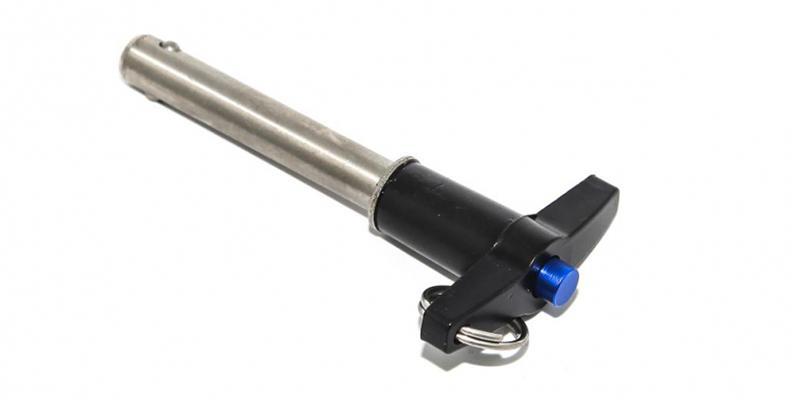

Szybkozłącza z uchwytem T mogą stabilnie mocować maszyny i ułatwiać obsługę.

Rozmiar calowy
DIN A MINIMUM A MAKSIMUM B C D MINIMUM D MAKSIMUM E MINIMUM E MAKSIMUM F MINIMUM F MAKSIMUM G MAKSIMUM H MINIMUM
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.510 0.625 1.935 2.065 1.450 0.850
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.510 0.625 1.935 2.065 1.450 0.850
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.630 0.800 0.220 2.345 1.600 0.885
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.630 0.800 0.220 2.345 1.600 0.885
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.810 0.940 2.250 3.100 1.700 0.980
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.810 0.940 2.250 3.100 1.700 0.980
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 1.120 1.300 2.750 3.520 2.170 1.310
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.120 1.300 2.750 3.520 2.170 1.310
Rozmiar metryczny
DIN A MINIMUM A MAKSIMUM B C D MINIMUM D MAKSIMUM E MINIMUM E MAKSIMUM F MINIMUM F MAKSIMUM G MAKSIMUM H MINIMUM
5MM 4.92 4.96 5.54 6.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
6MM 5.92 5.96 6.99 7.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
8MM 7.92 7.96 9.42 8.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
10MM 9.92 9.96 11.86 9.0 7.6 9.9 13.0 15.9 49.1 52.5 36.8 21.6
12MM 11.92 11.96 14.45 10.0 7.6 9.9 13.0 15.9 49.1 52.5 36.8 21.6
16MM 15.92 15.96 19.00 14.0 11.4 14.7 20.6 23.9 57.2 78.7 43.2 24.9
20MM 19.92 19.96 24.08 17.0 14.5 17.8 20.6 23.9 57.2 78.7 43.2 24.9
25MM 24.92 24.96 30.94 22.0 19.1 24.1 30.0 33.5 69.9 89.4 55.1 33.3

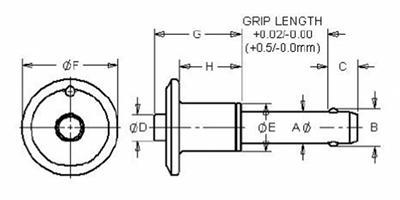

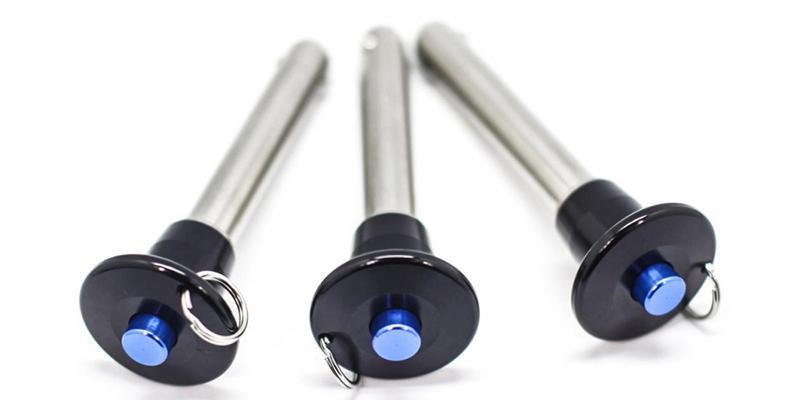

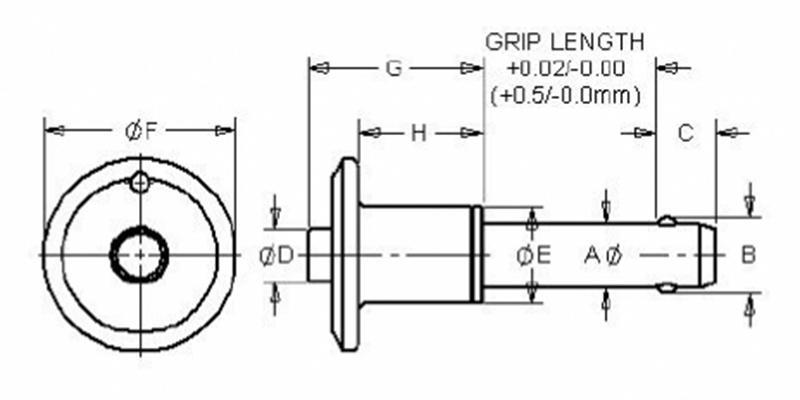

Kołki szybkiego zwalniania z uchwytem przyciskowym nadają się do pracy w ograniczonej przestrzeni.

Rozmiar calowy
DIN A MINIMUM A MAKSIMUM B C D MINIMUM D MAKSIMUM E MINIMUM E MAKSIMUM F MINIMUM F MAKSIMUM G MAKSIMUM H MINIMUM
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.310 0.440 0.720 0.800 0.830 0.480
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.310 0.440 0.720 0.800 0.890 0.480
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.410 0.490 0.810 1.135 0.930 0.480
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.450 0.570 0.875 1.135 1.040 0.620
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.550 0.625 0.940 1.400 1.160 0.620
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.600 0.725 1.300 1.400 1.190 0.720
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.680 0.760 1.400 1.650 1.410 0.950
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.750 0.865 1.530 1.700 1.500 0.950
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.865 1.000 1.790 1.900 1.680 1.140
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 0.865 1.000 2.120 2.250 1.985 1.270
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.175 1.250 2.120 2.250 2.140 1.490
Rozmiar metryczny
DIN A MINIMUM A MAKSIMUM B C D MINIMUM D MAKSIMUM E MINIMUM E MAKSIMUM F MINIMUM F MAKSIMUM G MAKSIMUM H MINIMUM
5MM 4.92 4.96 5.54 6.0 6.4 7.9 7.9 11.2 18.3 20.3 21.1 12.2
6MM 5.92 5.96 6.99 7.0 6.4 7.9 7.9 11.2 18.3 20.3 22.6 12.2
8MM 7.92 7.96 9.42 8.0 6.4 7.9 10.4 12.4 20.6 28.8 23.6 12.2
10MM 9.92 9.96 11.86 9.0 7.6 9.9 11.4 14.5 22.2 28.8 26.4 15.7
12MM 11.92 11.96 14.45 10.0 7.6 9.9 14.0 15.9 23.9 35.6 29.5 15.7
16MM 15.92 15.96 19.00 14.0 11.4 14.7 19.1 22.0 38.9 43.2 38.1 24.1
20MM 19.92 19.96 24.08 17.0 14.5 17.8 22.0 25.4 45.5 48.3 42.7 29.0
25MM 24.92 24.96 30.94 22.0 19.1 24.1 29.8 31.8 53.8 57.2 54.4 37.8

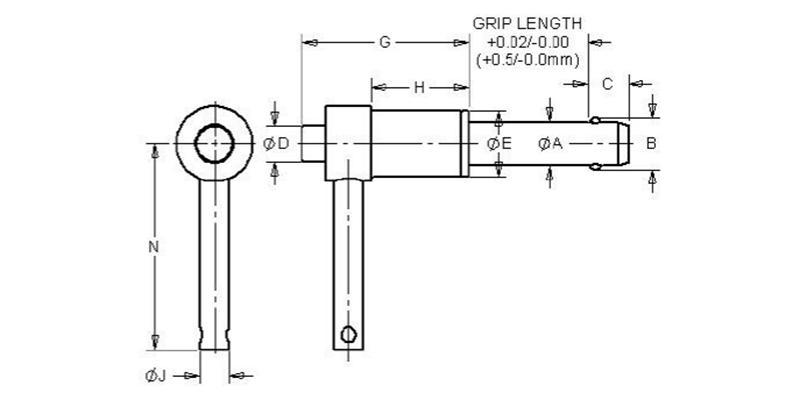

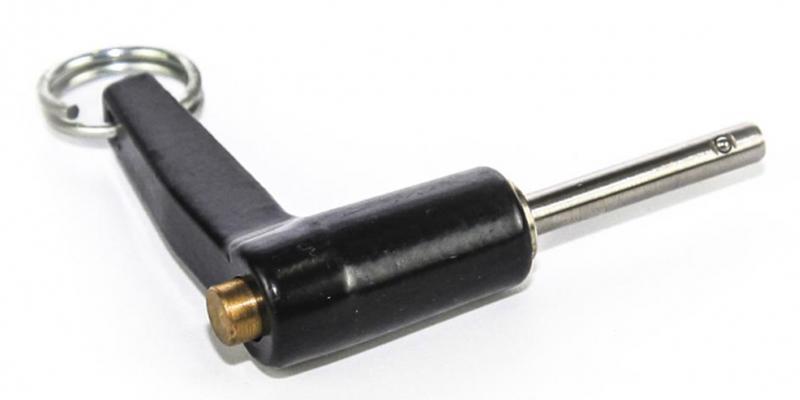

Kołki szybkiego zwalniania z uchwytem L nadają się do miejsc o specjalnych kątach, zwłaszcza kątach prostych, gdzie kołki z uchwytem T nie mogą działać.

Rozmiar calowy
DIN A MINIMUM A MAKSIMUM B C D MINIMUM D MAKSIMUM E MINIMUM E MAKSIMUM F MINIMUM F MAKSIMUM G MAKSIMUM H MINIMUM
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.510 0.625 1.945 2.030 1.450 0.850
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.510 0.625 1.945 2.030 1.450 0.850
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.630 0.800 2.230 2.360 1.600 0.850
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.630 0.800 2.230 2.360 1.600 0.850
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.810 0.975 2.385 3.070 1.700 0.905
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.810 1.000 2.465 3.070 1.720 0.980
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 1.120 1.320 2.750 3.700 2.170 1.200
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.180 1.320 2.750 3.700 2.170 1.200
Rozmiar metryczny
DIN A MINIMUM A MAKSIMUM B C D MINIMUM D MAKSIMUM E MINIMUM E MAKSIMUM F MINIMUM F MAKSIMUM G MAKSIMUM H MINIMUM
5MM 4.92 4.96 5.54 6.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
6MM 5.92 5.96 6.99 7.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
8MM 7.92 7.96 9.42 8.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
10MM 9.92 9.96 11.86 9.0 7.6 9.9 13.0 15.9 49.4 51.6 36.8 21.6
12MM 11.92 11.96 14.45 10.0 7.6 9.9 13.0 15.9 49.4 51.6 36.8 21.6
16MM 15.92 15.96 19.00 14.0 11.4 14.7 20.6 24.8 60.6 78.0 43.2 23.0
20MM 19.92 19.96 24.08 17.0 14.5 17.8 20.6 24.8 60.6 78.0 43.2 23.0
25MM 24.92 24.96 30.94 22.0 19.1 24.1 30.0 33.5 69.9 94.0 55.1 30.5

Sworznie szybkiego zwalniania z uchwytem R są odpowiednie do ograniczonej przestrzeni roboczej.

Sworznie szybkiego zwalniania z uchwytem C zapobiegają przypadkowym operacjom.

Sworznie szybkiego zwalniania z uchwytem Q, ciężkie sworznie hamulcowe, są odpowiednie do sytuacji o wysokich wymaganiach dotyczących wytrzymałości na ścinanie i niskich wymaganiach dotyczących siły blokowania osiowego.
