게이지 블록 세트

적용 분야
  • 게이지 블록은 부품 치수를 측정하여 가공을 위한 정밀 선반 및 자를 조정하는 데 사용할 수 있습니다.
  • 고정밀 게이지 블록은 품질 검사에서 중요한 역할을 합니다.
  • 게이지 블록은 시험 기관의 기기를 교정할 수 있습니다.
특징
  • 모든 게이지 블록 세트에는 100% 적격 치수와 공차를 보장하기 위해 시험 보고서가 첨부됩니다.
  • 게이지 블록 세트는 우수한 내식성과 내마모성 덕분에 특별한 보호 및 유지보수 없이도 오랫동안 사용할 수 있습니다.
  • 게이지 블록 세트는 고정밀 표면 가공 후 온도 변화에 거의 영향을 받지 않는 우수한 안정성을 가지고 있습니다.

당사에서 제공하는 게이지 블록은 재질에 따라 화이트 스틸, 텅스텐 스틸, 세라믹의 세 가지 유형으로 나눌 수 있습니다. 크기는 1-100mm 범위입니다. 정확도 0, 1, 2 등급의 모든 제품은 EISEN 표준에 따라 검증되었습니다.

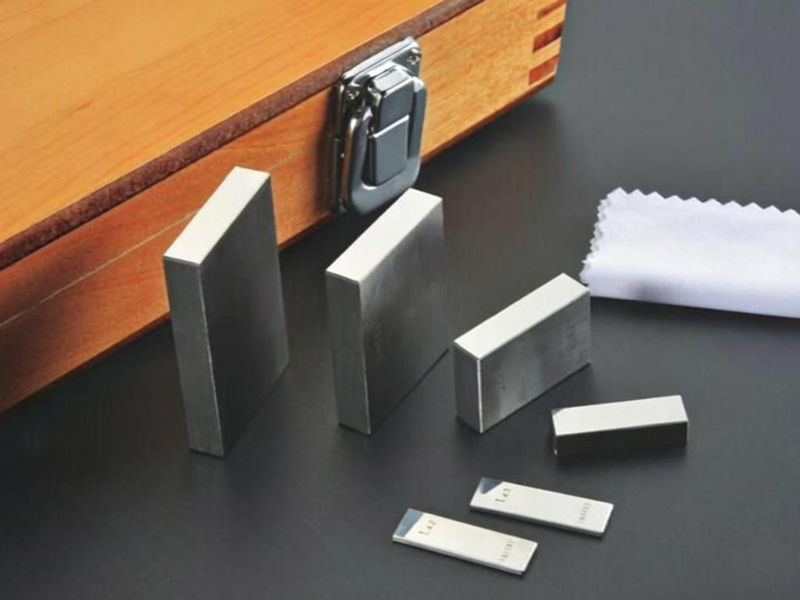

게이지 블록 세트

화이트 스틸 게이지 블록의 경우 특수 소자 공정을 통해 치수 정밀도와 HRC62-64 경도의 안정성을 보장할 수 있습니다.

재질: 화이트 스틸
상대 밀도: 7.8
경도: HRC62-64C
팽창 계수: 11.5

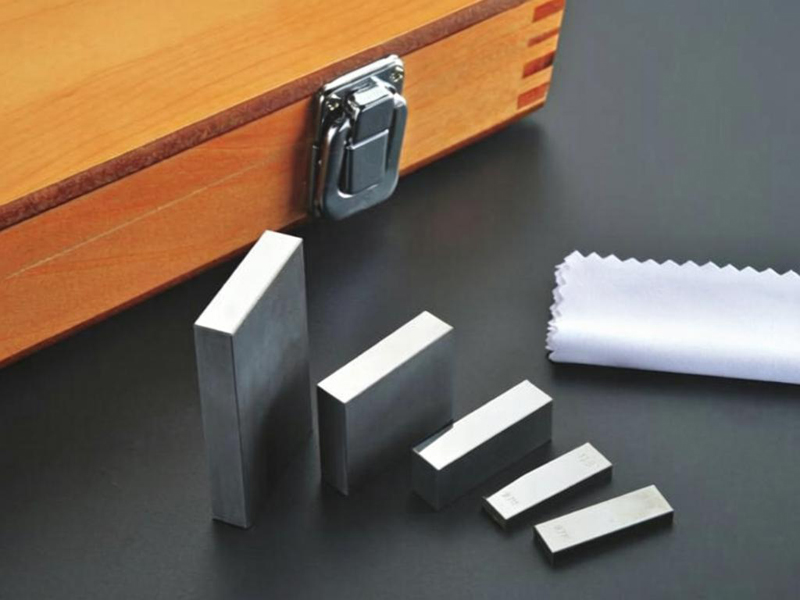

게이지 블록 세트

텅스텐 스틸 게이지 블록은 특수 기술로 가공되어 더 높은 경도 HRA91과 내마모성을 얻습니다. 고정밀도와 변형이 적은 제품입니다.

재질: 텅스텐 스틸
상대 밀도: 15.0
경도: HRA91
팽창 계수: 5.5

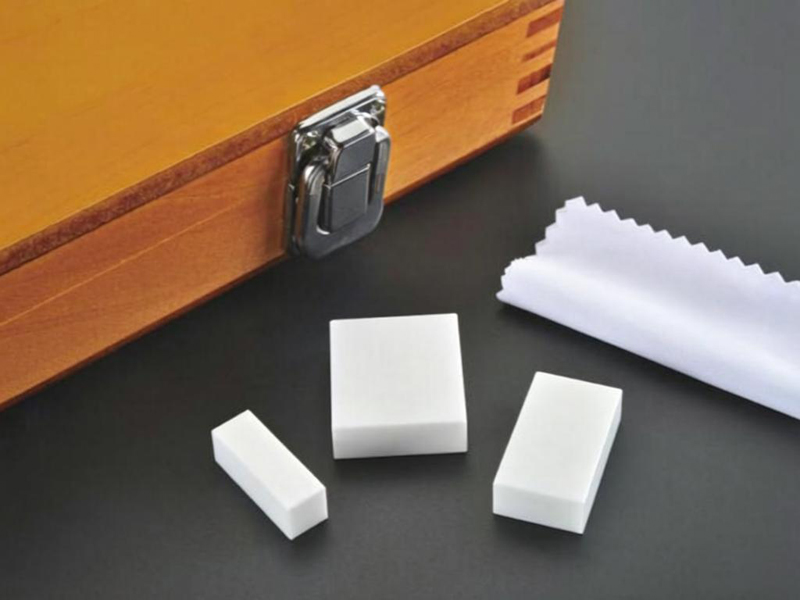

게이지 블록 세트

온도는 세라믹 게이지 블록에 거의 영향을 미치지 않습니다. 높은 내마모성으로 인해 (강재의 5배) 더 긴 수명을 제공합니다. 우수한 내식성 덕분에 보호 및 유지보수 없이도 오랫동안 정밀 측정에 사용할 수 있습니다. 동시에 특수 미세 결정 재료와 고정밀 표면 가공으로 충분한 안정성을 확보합니다.

재질: 세라믹
상대 밀도: 6.0
경도: HV1200
팽창 계수: 11

정밀도 등급 매개변수
공칭 길이 레버 0 레버 1 레버 2
허용 한계 (±)
0.5-10 0.12 0.20 0.45
10-25 0.14 0.30 0.60
25-50 0.20 0.40 0.80
50-75 0.25 0.50 1.00
75-100 0.30 0.60 1.20
100-150 0.40 0.80 1.60
150-200 0.50 1.00 2.00
200-250 0.60 1.20 2.40
250-300 0.70 1.40 2.80
300-400 0.90 1.80 3.60
400-500 1.10 2.20 4.40
500-600 1.30 2.60 5.00
600-700 1.50 3.00 6.00
700-800 1.70 3.40 6.50
800-900 1.90 3.80 7.50
900-1000 2.00 4.20 8.00

참고 사항
정밀도 표준: DIN861-1980(독일) 20°C 정확도 (Mm)
