Ruby Ball Precision Stylus

제품 설명
고정밀 CMM에 사용되는 스타일러스는 측정 시스템의 일부로, 부품과 접촉하여 프로브의 메커니즘을 변위시킵니다. 생성된 신호로 측정이 가능해집니다.

정밀 스타일러스는 스타일러스 볼과 스템을 포함합니다. RENISHAW 표준에 따라 BOS 스타일러스 볼은 최고 수준으로 생산되어 최대 강성과 내식성을 보장합니다. 정밀도 등급은 5등급이며 진원도는 0.13μm입니다.

스테인리스, 텅스텐강, 세라믹 및 탄소 측정 폴 재료를 사용할 수 있습니다. 또한 필요에 따라 다양한 유형을 제공할 수 있습니다. 아래 그래프에서 이러한 세부 정보를 확인할 수 있습니다.

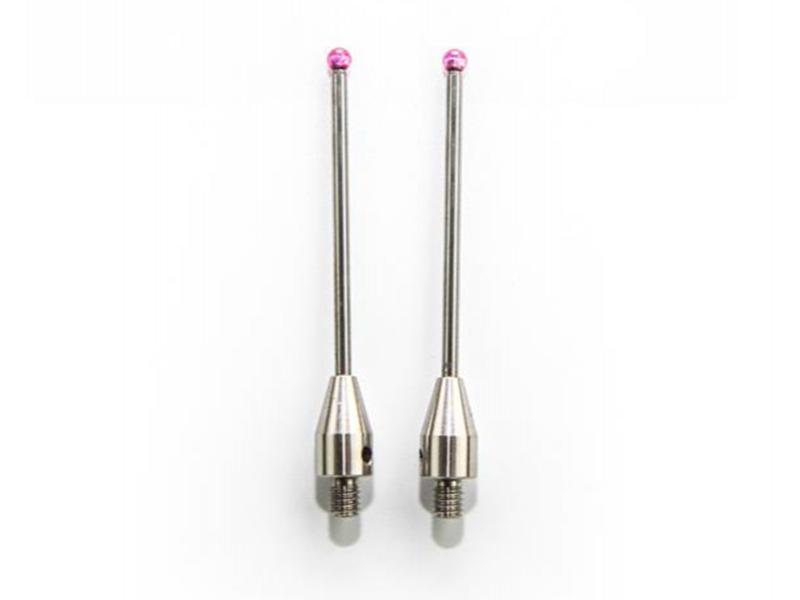

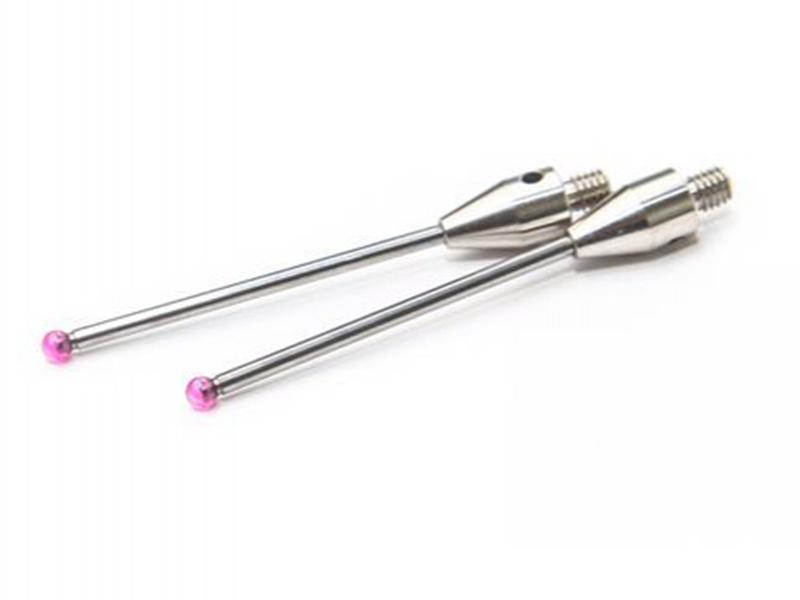

스테인리스 스타일러스 스템은 길이 30mm, 직경 2mm 이상의 스타일러스에 적용됩니다.

텅스텐 카바이드 스템은 1mm 이하의 루비 볼 직경이나 최대 50mm 길이에 필요한 작은 스템 직경에서 강성을 최대화하는 데 가장 적합합니다.

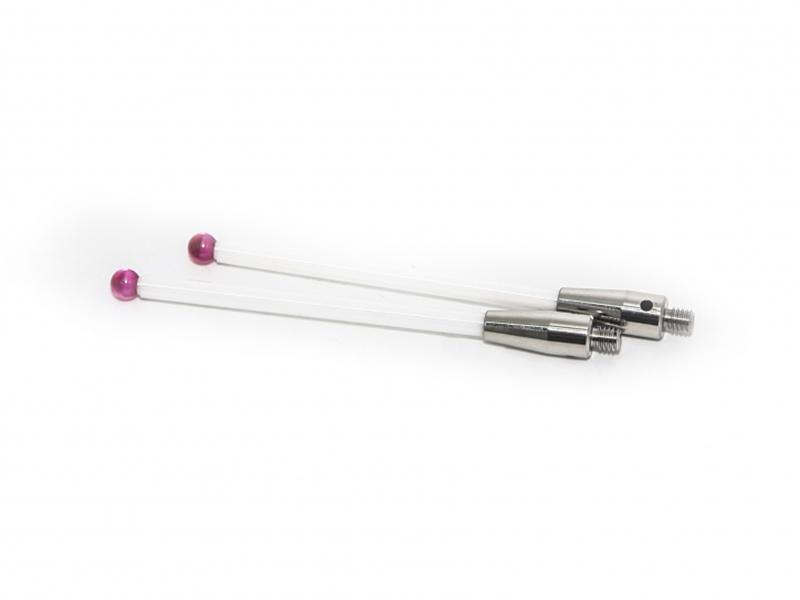

루비 볼의 경우 직경 3mm 이상, 길이 30mm 이상에서 세라믹 스템은 텅스텐 카바이드보다 현저히 가볍습니다. 세라믹 스템 스타일러스는 충돌 시 스템이 부서져 프로브에 추가적인 충돌 보호를 제공할 수도 있습니다.

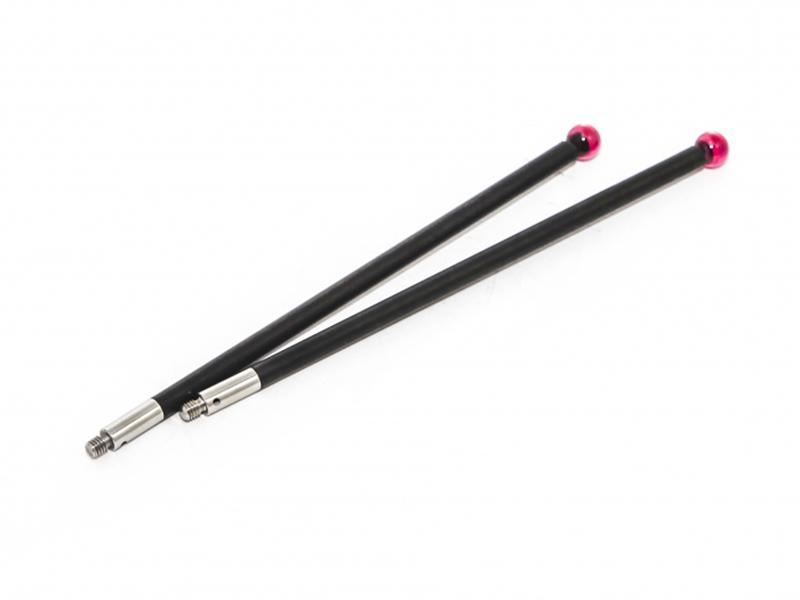

탄소 스타일러스 스템은 강성을 최대화하면서 길이 50mm 이상의 스타일러스에 매우 낮은 질량을 제공하는 데 이상적입니다. 뛰어난 진동 감쇠 특성과 무시할 수 있는 열팽창 계수를 가진 고정밀 스트레인 게이지 기술 프로브에 최적의 스템 재료입니다.

• 스타일러스 볼은 사용 시 높은 안정성을 가지며 떨어지지 않습니다.
• 5등급의 스위스 스타일러스 볼은 RENISHAW와 동일한 최고 수준에 근접합니다.
• 다양한 스타일러스에 다른 재료를 적용하여 스타일러스 스템의 강성을 최적화합니다.
