퀵 릴리스 핀

제품 설명
정밀 체결 부품의 일종인 퀵 릴리스 핀의 주요 용도는 장비의 액세서리를 고정, 위치 결정, 정렬, 조정 또는 제거하는 것입니다.

핀 헤드에 장착된 강구는 핸들의 버튼으로 제어할 수 있습니다. 버튼을 누르면 강구가 수축되어 퀵 릴리스 핀이 공작물 구멍을 통과할 수 있습니다. 반대로 버튼을 놓으면 강구가 나와서 공작물을 잠급니다.

퀵 릴리스 핀은 핀의 직경과 클램핑 길이가 모두 고정밀도로 가공되므로 다양한 고정밀 위치 지정 및 당김 및 해제에 적용할 수 있습니다. BOS는 표준 제품 외에 모든 특수 변형에 대해 견적을 제공할 의향과 능력이 있습니다.

특징
  • 핀은 다양한 용도로 사용되며 일반적으로 고경도의 스테인리스강 또는 합금강으로 제조됩니다. 사용 조건에 따라 선택할 수 있습니다.
  • 강력한 반경 방향 전단 저항으로 퀵 릴리스 핀은 핵심 부품을 연결하여 장비의 안전을 보장하는 데 사용할 수 있습니다.
  • 핀은 높은 정밀도를 가지며, 핀의 직경과 클램핑 길이는 엄격한 공차 표준에 도달할 수 있습니다.
  • 저렴한 가격을 제공합니다. 10년 이상의 R&D 경험을 바탕으로 기술을 개선하여 비용을 절감하고 제품 품질을 향상시킵니다.
  • 우수한 범용성을 갖춘 당사의 핀은 ELESA+GANTER, Jergens, Vlier와 같은 다양한 유형이 다양한 국제 표준에 의해 검증되었습니다.
  • 제공되는 스타일에는 T-핸들, L-핸들, 버튼 핸들, 링 핸들, C-핸들 및 Q-핸들이 있으며, 사용 조건에 따라 선택할 수 있습니다.

다양한 퀵 릴리스 핀의 특징 및 매개변수

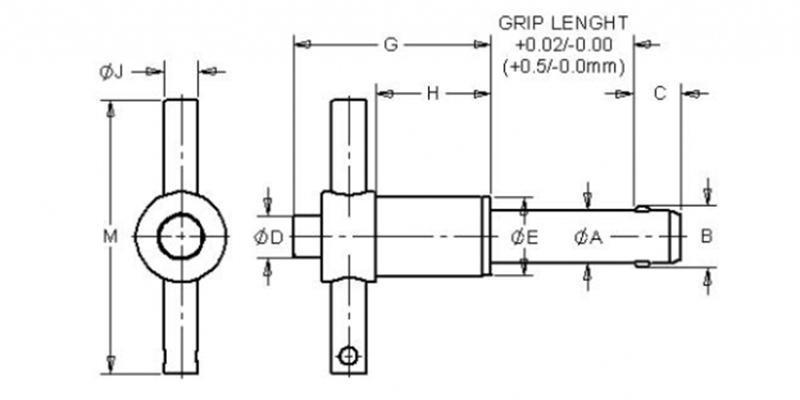

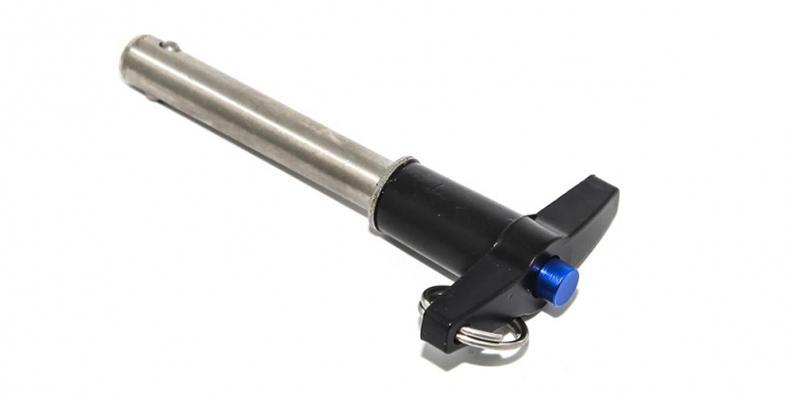

T-핸들 퀵 릴리스 핀은 기계를 안정적으로 클램핑하고 쉽게 작동할 수 있도록 도와줍니다.

인치 크기
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.380 0.500 1.750 1.815 1.270 0.800
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.510 0.625 1.935 2.065 1.450 0.850
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.510 0.625 1.935 2.065 1.450 0.850
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.630 0.800 0.220 2.345 1.600 0.885
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.630 0.800 0.220 2.345 1.600 0.885
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.810 0.940 2.250 3.100 1.700 0.980
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.810 0.940 2.250 3.100 1.700 0.980
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 1.120 1.300 2.750 3.520 2.170 1.310
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.120 1.300 2.750 3.520 2.170 1.310
공칭 크기
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
5MM 4.92 4.96 5.54 6.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
6MM 5.92 5.96 6.99 7.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
8MM 7.92 7.96 9.42 8.0 6.4 7.9 9.7 12.7 44.5 46.1 32.3 20.3
10MM 9.92 9.96 11.86 9.0 7.6 9.9 13.0 15.9 49.1 52.5 36.8 21.6
12MM 11.92 11.96 14.45 10.0 7.6 9.9 13.0 15.9 49.1 52.5 36.8 21.6
16MM 15.92 15.96 19.00 14.0 11.4 14.7 20.6 23.9 57.2 78.7 43.2 24.9
20MM 19.92 19.96 24.08 17.0 14.5 17.8 20.6 23.9 57.2 78.7 43.2 24.9
25MM 24.92 24.96 30.94 22.0 19.1 24.1 30.0 33.5 69.9 89.4 55.1 33.3

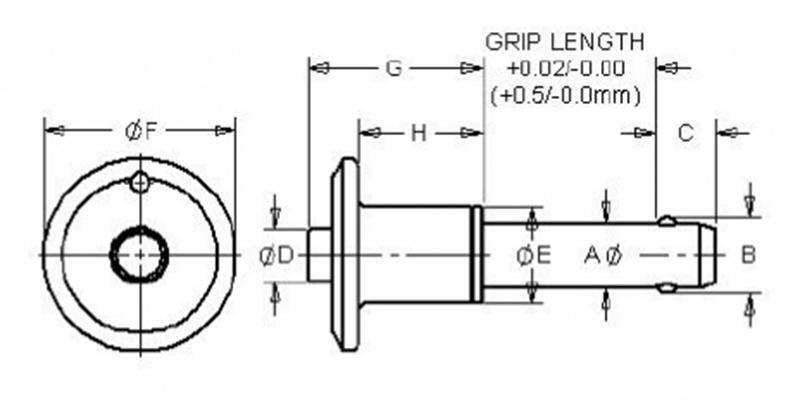

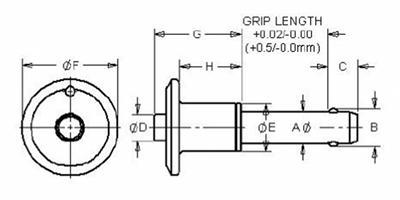

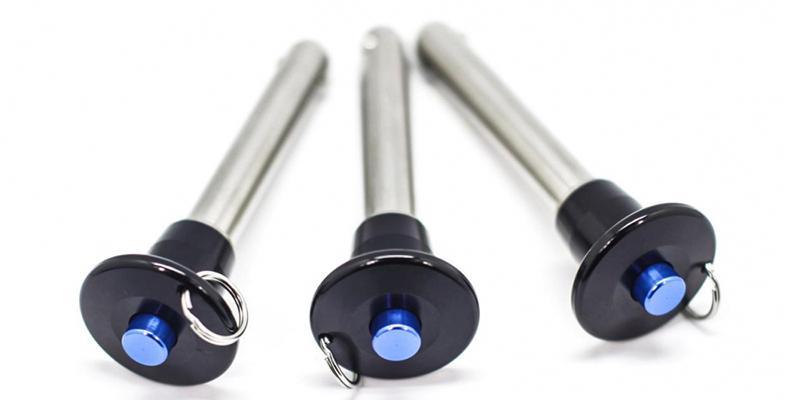

버튼 핸들 퀵 릴리스 핀은 제한된 공간에서 작동하기에 적합합니다.

인치 크기
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.310 0.440 0.720 0.800 0.830 0.480
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.310 0.440 0.720 0.800 0.890 0.480
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.410 0.490 0.810 1.135 0.930 0.480
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.450 0.570 0.875 1.135 1.040 0.620
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.550 0.625 0.940 1.400 1.160 0.620
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.600 0.725 1.300 1.400 1.190 0.720
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.680 0.760 1.400 1.650 1.410 0.950
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.750 0.865 1.530 1.700 1.500 0.950
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.865 1.000 1.790 1.900 1.680 1.140
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 0.865 1.000 2.120 2.250 1.985 1.270
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.175 1.250 2.120 2.250 2.140 1.490
공칭 크기
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
5MM 4.92 4.96 5.54 6.0 6.4 7.9 7.9 11.2 18.3 20.3 21.1 12.2
6MM 5.92 5.96 6.99 7.0 6.4 7.9 7.9 11.2 18.3 20.3 22.6 12.2
8MM 7.92 7.96 9.42 8.0 6.4 7.9 10.4 12.4 20.6 28.8 23.6 12.2
10MM 9.92 9.96 11.86 9.0 7.6 9.9 11.4 14.5 22.2 28.8 26.4 15.7
12MM 11.92 11.96 14.45 10.0 7.6 9.9 14.0 15.9 23.9 35.6 29.5 15.7
16MM 15.92 15.96 19.00 14.0 11.4 14.7 19.1 22.0 38.9 43.2 38.1 24.1
20MM 19.92 19.96 24.08 17.0 14.5 17.8 22.0 25.4 45.5 48.3 42.7 29.0
25MM 24.92 24.96 30.94 22.0 19.1 24.1 29.8 31.8 53.8 57.2 54.4 37.8

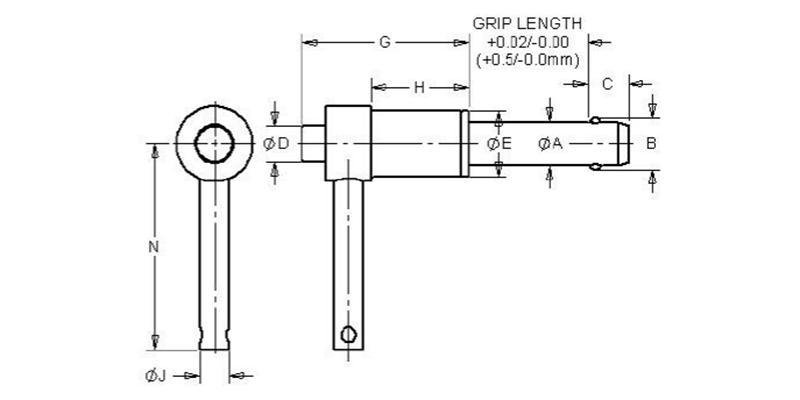

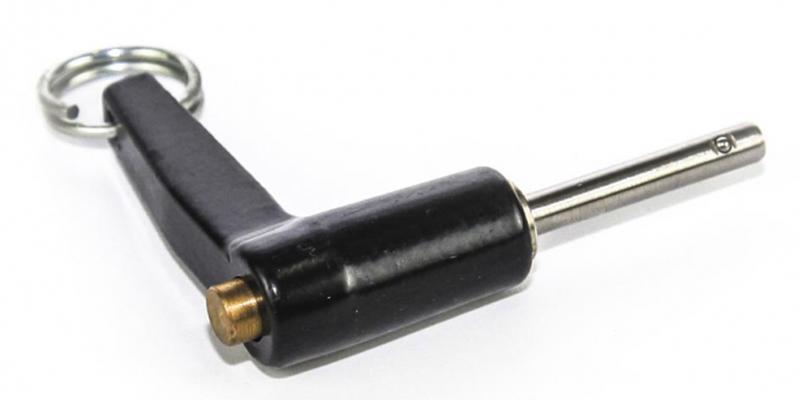

L-핸들 퀵 릴리스 핀은 T-핸들 핀이 작동할 수 없는 특수 각도, 특히 직각이 있는 장소에 적합합니다.

인치 크기
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
3/16 0.1875 0.1885 0.220 0.260 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
1/4 0.2470 0.2485 0.289 0.290 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
5/16 0.3095 0.3110 0.375 0.330 0.250 0.310 0.380 0.500 1.720 1.800 1.270 0.760
3/8 0.3720 0.3735 0.440 0.365 0.300 0.390 0.510 0.625 1.945 2.030 1.450 0.850
7/16 0.4345 0.4360 0.509 0.380 0.300 0.390 0.510 0.625 1.945 2.030 1.450 0.850
1/2 0.4970 0.4985 0.594 0.460 0.435 0.565 0.630 0.800 2.230 2.360 1.600 0.850
9/16 0.5595 0.5610 0.666 0.510 0.435 0.565 0.630 0.800 2.230 2.360 1.600 0.850
5/8 0.6220 0.6235 0.750 0.580 0.450 0.580 0.810 0.975 2.385 3.070 1.700 0.905
3/4 0.7470 0.7485 0.887 0.670 0.570 0.700 0.810 1.000 2.465 3.070 1.720 0.980
7/8 0.8720 0.8735 1.046 0.760 0.700 0.840 1.120 1.320 2.750 3.700 2.170 1.200
1 0.9970 0.9985 1.209 0.890 0.750 0.950 1.180 1.320 2.750 3.700 2.170 1.200
공칭 크기
DIN A MIN A MAX B C D MIN D MAX E MIN E MAX F MIN F MAX G MAX H MIN
5MM 4.92 4.96 5.54 6.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
6MM 5.92 5.96 6.99 7.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
8MM 7.92 7.96 9.42 8.0 6.4 7.9 7.9 12.7 43.7 45.7 32.3 19.3
10MM 9.92 9.96 11.86 9.0 7.6 9.9 13.0 15.9 49.4 51.6 36.8 21.6
12MM 11.92 11.96 14.45 10.0 7.6 9.9 13.0 15.9 49.4 51.6 36.8 21.6
16MM 15.92 15.96 19.00 14.0 11.4 14.7 20.6 24.8 60.6 78.0 43.2 23.0
20MM 19.92 19.96 24.08 17.0 14.5 17.8 20.6 24.8 60.6 78.0 43.2 23.0
25MM 24.92 24.96 30.94 22.0 19.1 24.1 30.0 33.5 69.9 94.0 55.1 30.5

R-핸들 퀵 릴리스 핀은 제한된 작업 공간에 적합합니다.

C-핸들 퀵 릴리스 핀은 우발적인 조작을 방지할 수 있습니다.

Q-핸들 퀵 릴리스 핀(중형 브레이크 핀)은 전단 성능에 대한 요구가 높고 축방향 잠금력에 대한 요구가 낮은 상황에 적합합니다.

관련 제품
퀵 핀, 퀵 블록 핀, 디텐트 핀
