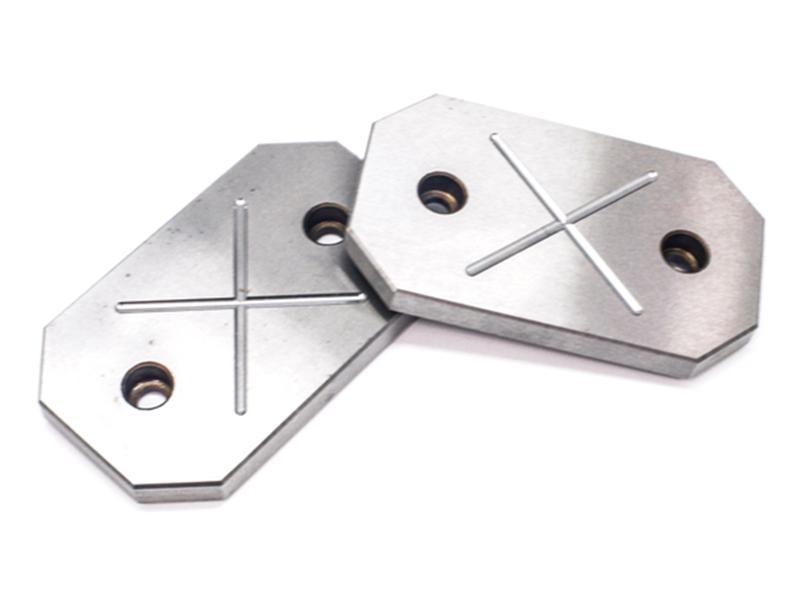

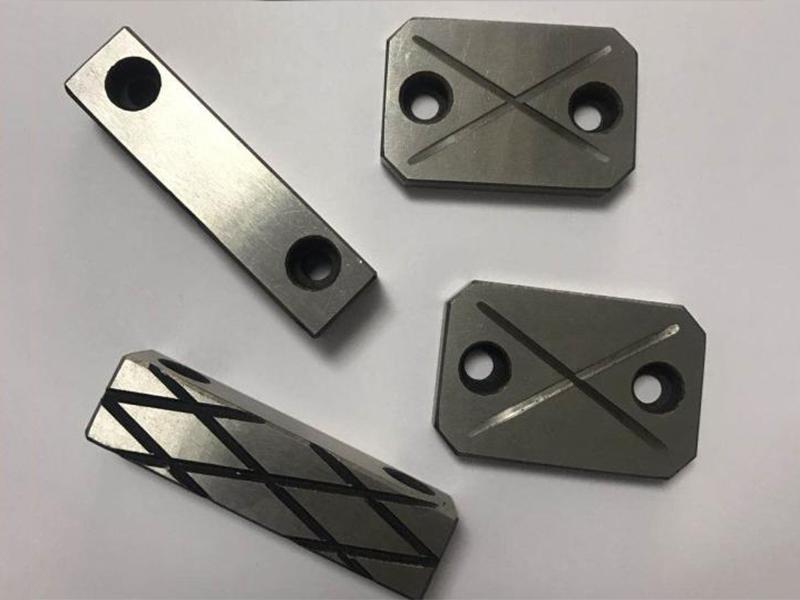

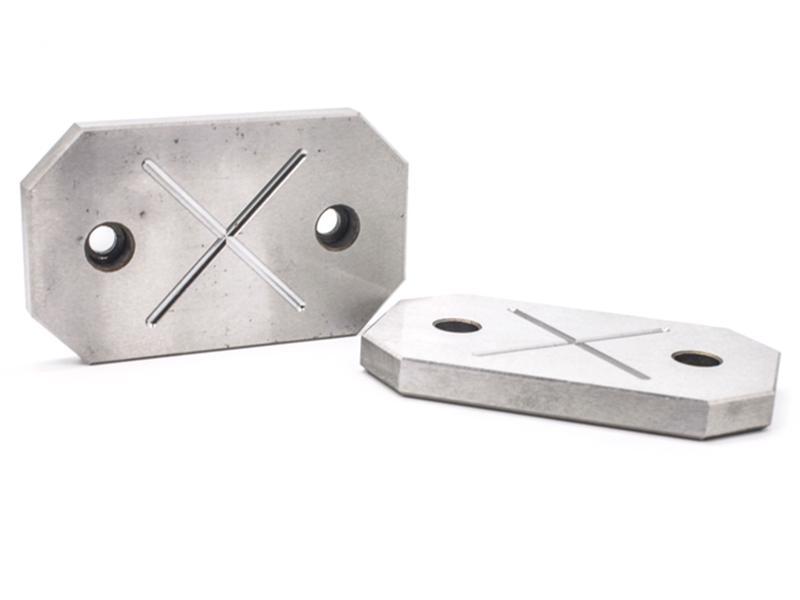

금형 슬라이드 웨어 플레이트

제품 설명
슬라이딩 동작에서 발생하는 마찰은 슬라이드 블록에 손상을 초래하므로 슬라이드 마모 플레이트가 사용됩니다. 이 플레이트는 금형 수명을 연장하고 교체 비용을 절감합니다.

당사의 주요 원자재는 40Cr로 경도가 58-62HRC에 이릅니다. 당사의 슬라이드 마모 플레이트는 성능 향상을 위해 침탄 열처리를 거쳤으며, SKD11, SKD61, SUJ2, SKH51, S45C, SKS3 및 기타 맞춤형 유형을 포함한 다양한 모델을 제공합니다.

특징
  • 뛰어난 내마모성. 40Cr 재료의 높은 Cr 함량은 Cr이 극도로 단단한 재료이므로 슬라이드 마모 플레이트의 안정성을 보장합니다.
  • 높은 경도. 마모 블록의 경도는 여러 열처리 공정을 거친 후 HRC58° 이상에 도달할 수 있습니다.
  • 뛰어난 치수 안정성. 정밀 측정은 슬라이드 마모 플레이트의 치수 안정성을 보장합니다.
제품 사양
유형 W L H H1 A B D D E C
W30 30 40 10/1212 7 20 12 7 3 6
W30-L1 30 50 10/12 7 30 12 7 3 6
W 30-L2 30 50 10/12 7 40 12 7 3 6
W 40 40 50 10/12 7 30 12 7 3 6
W 40-L1 40 60 10/12 7 40 12 7 3 6
W 40-L2 40 70 10/12 7 50 12 7 3 6
W 40-L3 40 80 10/12 7 60 12 7 3 6
W 50 50 50 10/12 7 30 12 7 3 6
W 50-L1 50 60 10/12 7 140 12 7 3 6
W 50-L2 50 70 10/12 7 50 12 7 3 6
W 50-L3 50 80 10/12 7 60 12 7 3 6
W 50-L4 50 90 10/12 7 70 12 7 3 6
W 50-L5 50 100 10/12 7 80 12 7 3 6
W 60 60 60 10/12 7 40 12 7 3 8
W 60-L1 60 70 10/12 7 50 12 7 3 8
W 60-L2 60 80 10/12 7 40 60 12 7 4 8
W60-L3 60 90 10/12 7 40 70 12 7 4 8
W60-L4 60 100 10/12 7 40 80 12 7 4 8
W60-L5 60 120 10/12 7 40 100 12 7 4 8
W70 70 70 10/12 7 50 50 12 7 4 8
W70-L1 70 80 10/12 7 50 60 12 7 4 8
W0-L.2 70 90 10/12 7 50 70 12 7 4 8
W70-L3 70 100 10/12 7 50 80 12 7 4 8
W80 80 80 10/12 7/9 50 50 15 7/9 4 8
W80-L1 80 100 10/12 7/9 50 70 15 7/9 4 8
W80-L2 80 120 10/12 7/9 50 90 15 7/9 4 8
W80-1.3 80 150 10/12 7/9 50 120 15 7/9 4 8
W90 90 90 10/12 7/9 60 60 15 7/9 4 8
W1.00 100 100 10/12 7/9 70 70 15 7/9 4 8
W100-L1 100 120 10/12 7/9 70 90 15 719 4 8
W100-L2 100 150 10/12 7/9 70 120 15 7/9 4 8
W100-L3 100 180 10/12 7/9 70 150 15 7/9 4 8
W110 110 110 10/12 7/9 80 80 15 7/9 4 8
W120 120 200 10/12 7/9 90 170 15 7/9 4 8
W130 130 130 10/12 7/9 100 100 15 7/9 4 8
W140 140 140 10/121 7/9 110 110 15 7/9 4 8
W150 150 200 10/121 7/9 120 170 15 7/9 4 8
관련
금형 조립 부품, 사출 금형 부품, 다이캐스팅 금형 부품
