정밀 다월 핀

제품 설명

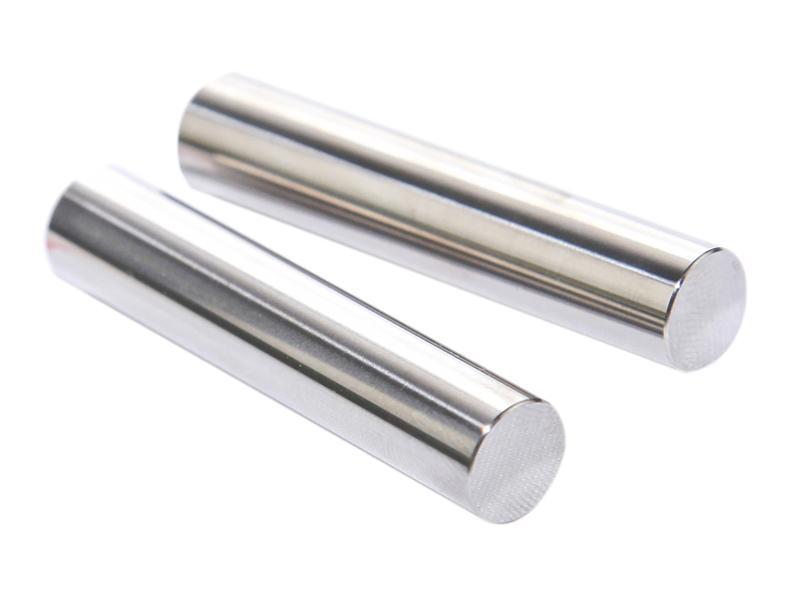

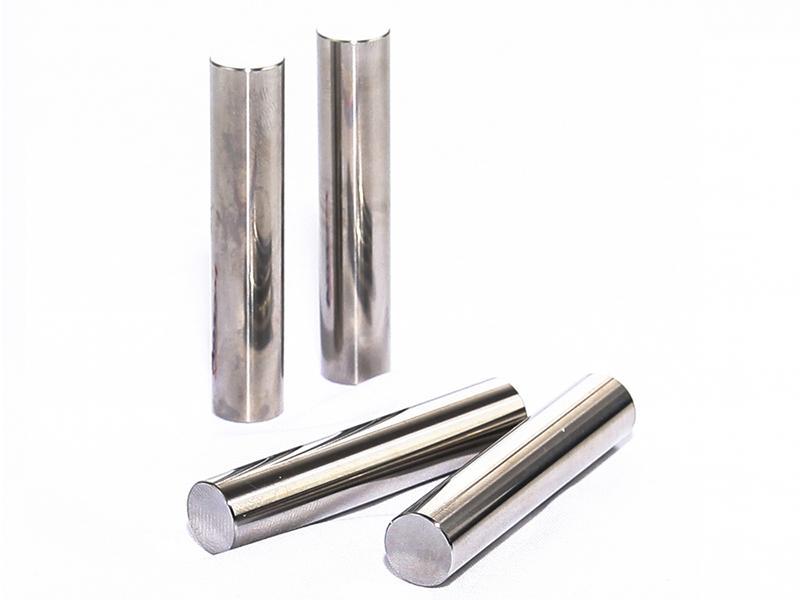

정밀 다월 핀은 일반적으로 원자재를 공구강에 위치시키고 연결하는 데 사용됩니다. 뛰어난 내마모성을 제공하기 위해 연마되었으며, 정밀 공차는 최대 0.001mm에 달할 수 있습니다. 끝단 모따기의 특수 설계는 핀을 구멍에 삽입하는 데도 도움이 됩니다.

당사는 다양한 크기와 유형의 정밀 다월 핀을 제공합니다. 일반적으로 요청에 따라 맞춤 제품을 8일 이내에 생산할 수 있습니다. 추가 금형 비용은 없으며, 수량에 관계없이 주문을 이행해 드립니다.

특징
  • 고정밀
    당사의 정밀 다월 핀은 MISUMI 표준에 부합합니다. 최소 크기는 0.1mm, 최소 공차는 0.001mm입니다. 또한 요청에 따라 제품을 맞춤 제작할 수 있습니다.
  • 고경도
    제품의 경도는 일반적으로 HRC58-62입니다. 물론 작업 상황에 따라 텅스텐 강, 세라믹 및 스테인리스 강을 포함한 다양한 경도와 원자재의 정밀 다월 핀을 선택할 수 있습니다. 모든 유형은 높은 인성을 갖추고 있습니다.
MS(직선 로드) 파라미터
정밀 다월 핀
모델
L1 L
유형 D
MS 1.5 0.4 6 8 10
1.5 0.6 6 8 10
2 1.0 6 8 10 15 20
2.5 6 8 10 15 20 25 30
3 6 8 10 15 20 25 30 35 40
4 1.5 8 10 15 20 25 30 35 40 45 50
5 8 10 15 20 25 30 35 40 45 50
6 2.0 8 10 15 20 25 30 35 40 45 50 55 60
8 2.5 10 15 20 25 30 35 40 45 50 55 60 65 70 80
10 3.0 15 20 25 30 35 40 45 50 55 60 65 70 80
12 3.5 20 25 30 35 40 45 50 55 60 70 80
13 30 40 50 60 70 80
MSV(고정밀) 파라미터
정밀 다월 핀
모델 L1 L2 L
유형 D
MSV 2 1.0 0.2 6 8 10
3 0.5 8 10 15 20 25 30
4 1.5 10 15 20 25 30
5 10 15 20 25 30
6 2.0 10 15 20 25 30
8 2.5 20 30 40
10 3.0 30 40 50 60
MSTP(푸시풀 나사 포함) 파라미터
정밀 다월 핀
모델 L1 MxP L D L
유형 D
MSTP 5 1.5 3x0.5 6 +0.010 +0-005 10 15 20 25 30
6 2.0 4x0.7 8 10 15 20 25 30 35 40 50
8 5x0.8 15 20 25 30 35 40 45 50 60 70 80
10 2.5 6X1.0 10 15 20 25 30 35 40 45 50 60 70 80
12 20 30 40 50 60 70 80
13 8X1.25 15 40 50 60 70 80
16 3.0 40 50 60 70

클램프 다월 핀

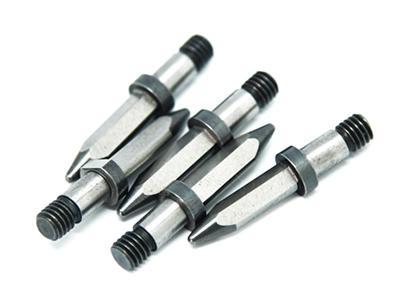

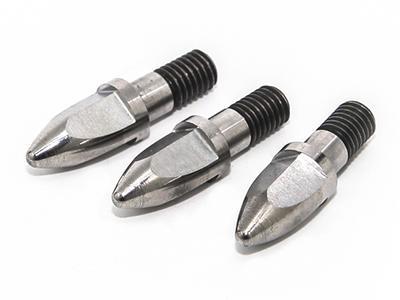

용접 지그와 같은 작업 지그를 위치시키는 데 사용되며, 자세한 내용은 그림 6~12에서 확인할 수 있습니다. 일반적으로 두 개의 클램프 다월 핀을 사용하여 용접 작업 중 부품의 5자유도를 제한합니다.

  • 정밀 다월 핀
  • 정밀 다월 핀
  • 정밀 다월 핀
  • 정밀 다월 핀
  • 정밀 다월 핀
  • 정밀 다월 핀

또한 원형 및 다이아몬드 다월 핀을 제공하며, 이 두 유형은 종종 함께 사용됩니다. 제품의 경도는 55HRC이며, 다양한 크기의 다월 핀을 맞춤 제작할 수 있습니다. 제품 유형 및 가격에 대해 문의 사항이 있으시면 언제든지 연락해 주시기 바랍니다.
